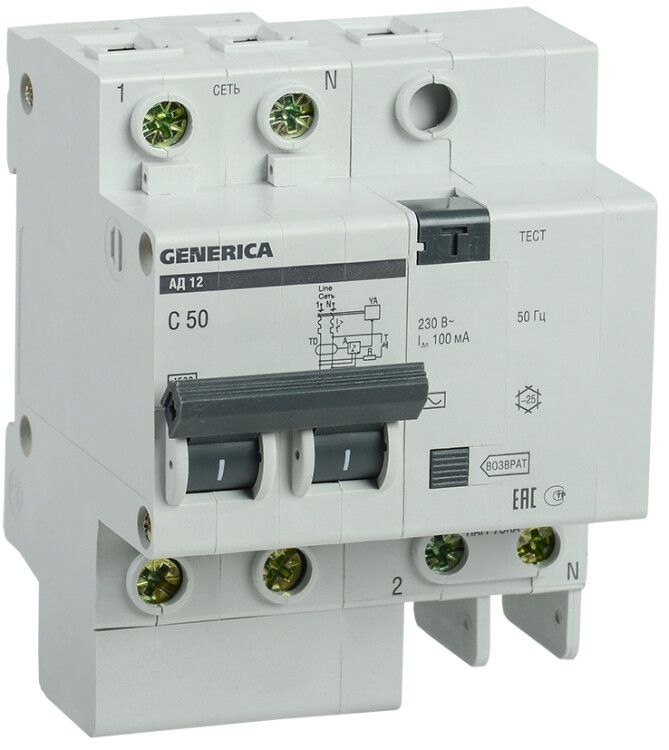

Выключатель автоматический дифференциального тока АД12 2п 50А C 100мА тип AC (4 мод) | MAD15-2-050-C-100 GENERICA IEK

Автоматический дифференциальный выключатель АД12 (АД12(AC)) от GENERICA и IEK - это двухполюсное устройство, сочетающее защиту от утечек тока, перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектах, обеспечивая безопасность персонала и оборудования.

Назначение и область применения

АД12 предназначен для защиты человека от поражения электрическим током при случайном контакте с токоведущими частями. Уставка в 100 мА позволяет своевременно отключить цепь при возникновении опасной утечки, например, при повреждении изоляции или намокании оборудования. Также устройство защищает проводку от перегрузок и коротких замыканий. Применяется в бытовых и промышленных сетях переменного тока 230 В - в квартирах, на производстве, в мастерских, на объектах с высокой влажностью (бани, кухни, подвалы).

Технические характеристики

• Номинальное напряжение: 230 В AC
• Номинальный ток: 50 А
• Дифференциальный ток срабатывания: 100 мА
• Тип утечки: AC (синусоидальная переменная)
• Количество полюсов: 2 (фаза + ноль)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальная отключающая способность: 4,5 кА
• Частота: 50 Гц
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование
• Степень защиты: IP20 - противостоят пальцам и мелким предметам, но не защищены от воды и пыли
• Ширина: 3,9 модуля (≈70 мм)
• Глубина монтажа: 75 мм
• Срок службы: 15 лет
• С коммутируемым нейтральным проводником: да - ноль размыкается при отключении

Совместимость и монтаж

АД12 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 75 мм. Устройство совместимо с другими элементами серии АД12 и может использоваться в составе комплексной системы защиты. Обязательно соблюдайте полярность: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Нейтральный проводник коммутируется - это важно для корректной работы дифзащиты.

Безопасность и стандарты

АД12 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, что повышает надежность всей сети. Устройство прошло сертификацию на соответствие нормам безопасности для использования в системах TN-S и TN-C-S.

Преимущества

• Комбинированная защита: дифференциальный ток + автоматическая защита от перегрузки/КЗ
• Управляемый ноль - исключает риск сохранения потенциала на нулевом проводе после отключения
• Характеристика C - оптимальна для двигателей и другого импульсного оборудования
• Высокая отключающая способность (4,5 кА) - подходит для зон с высокой возможностью КЗ
• Долгий срок службы - до 15 лет при правильной эксплуатации

Ограничения применения

АД12 не подходит для цепей с постоянным током или сложными формами тока утечки (например, импульсные или пульсирующие). Не используйте в условиях повышенной влажности без дополнительной защиты (коробки IP54+), так как степень защиты IP20 не предохраняет от брызг и пыли. Не применяйте в качестве основного рубильника - предназначено только для аварийного отключения. Не рекомендуется для цепей с частыми ложными срабатываниями (например, старые нагревательные приборы с большой утечкой).

Примеры использования

• Защита группы розеток в ванной комнате
• Щитовая защита для насосов, вентиляторов, компрессоров
• Линия питания станков с асинхронными двигателями
• Общий входной дифавтомат в квартирном щите вместо пары УЗО + автомат

Практические советы

• Перед установкой проверьте посадочное место в щите - ширина устройства 3,9 модуля требует точного расчета места
• Не экономьте на сечении провода: для 50 А используйте медный кабель минимум 6 мм2
• Проверяйте работоспособность кнопкой “Т” ежемесячно - даже при отсутствии проблем
• Используйте АД12 там, где есть риск одновременного воздействия нескольких факторов: влага + металлический корпус + мощная нагрузка
• Если в щите уже установлены другие устройства серии АД12 - можно использовать одинаковые модели для унификации обслуживания
