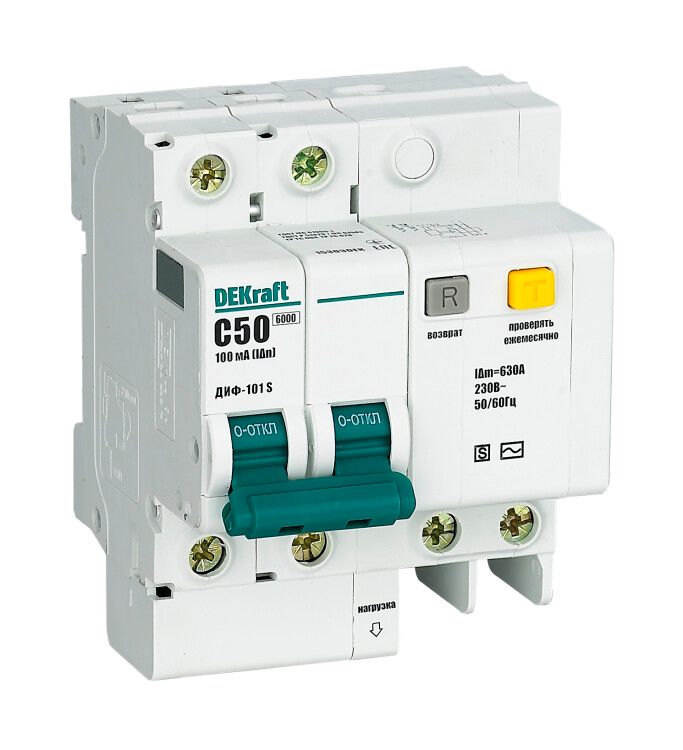

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2P 50A 100мА селективный S | 15303DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKRAFT предназначен для защиты людей и оборудования от поражения током и повреждений из-за перегрузок или коротких замыканий. Этот двухполюсный прибор с селективным срабатыванием и встроенной защитой от сверхтоков подходит для установки в распределительных щитах жилых, общественных и промышленных объектов.

Назначение и область применения

ДИФ-101 S сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает электросеть от:

• токов утечки - чтобы предотвратить удар током человека;
• перегрузок и коротких замыканий - чтобы избежать перегрева проводов и возгорания.

Подходит для установки в щитах, где нужна ступенчатая (селективная) защита: когда один прибор задерживает срабатывание, чтобы не отключать всю цепь при локальной аварии. Часто используется в многоквартирных домах, офисах, на производствах - особенно там, где есть группы потребителей с высокими пусковыми токами (например, насосы, компрессоры, станки).

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без отключения.
• Дифференциальный ток: 100 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям для групповой защиты (не для личной безопасности, а для предотвращения пожара).
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых и промышленных сетей).
• Характеристика срабатывания: C - подходит для нагрузок с умеренными пусковыми токами (электродвигатели, светильники, насосы); не рекомендуется для мощных импульсных устройств типа сварочных аппаратов.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ в типичной городской сети.
• Количество полюсов: 2 - защищает фазу и ноль одновременно, ноль коммутируется (отключается при срабатывании).
• Напряжение: 220 В - рассчитан на однофазные сети 220–240 В.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Степень защиты IP20: защищён от доступа пальцев и предметов >12,5 мм, но не от воды и пыли - устанавливается только внутри закрытых щитов.
• Ширина: 4 модуля (72 мм) - занимает место на DIN-рейке, как два обычных автомата.
• Монтаж: на DIN-рейку 35 мм - стандартный способ для всех современных щитов.
• Тип защиты: электронный блок дифференциальной защиты - требует питания от сети, поэтому не работает при полном отключении напряжения.
• Селективный: имеет выдержанную задержку перед отключением - позволяет другому УЗО ближе к потребителю сработать первым, сохраняя питание остальных цепей.

Совместимость и монтаж

ДИФ-101 S устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требуется. Подключение выполняется через верхние и нижние зажимы: вход - сверху, выход - снизу. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены, так как ноль коммутируется. Нельзя использовать этот прибор в сетях с постоянным током или напряжением выше 240 В. Также он не подходит для систем TN-C - только TN-S и TN-C-S, где нулевой и защитный проводники разделены.

Безопасность и стандарты

ДИФ-101 S соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1 для автоматических выключателей дифференциального тока. Электронный механизм обеспечивает точное срабатывание при утечках, но не гарантирует работу при полном отсутствии напряжения - в случае обрыве ноля или фазы защита временно недоступна. Применяется в соответствии с ПУЭ, глава 7.1 - для защиты групповых линий, а не отдельных розеток.

Преимущества

• Объединяет две функции - УЗО и автомат - экономит место в щите.
• Селективность снижает количество ложных отключений всей системы при локальной проблеме.
• Коммутируемый ноль исключает риск оставления фазы под напряжением после отключения.
• Электронный блок обеспечивает стабильную чувствительность при колебаниях температуры и напряжения.
• Проверенная серия ДИФ-101 S от DEKRAFT - надёжность, подтверждённая в тысячах установленных щитов.

Ограничения применения

• Не подходит для сетей с постоянным током или напряжением более 240 В.
• Не работает при отсутствии напряжения в сети - если сгорела фаза или ноль, защита отключена.
• Не предназначена для защиты отдельных розеток - 100 мА слишком большой порог для личной безопасности (для этого нужны 30 мА).
• Не рекомендуется для цепей с частыми импульсными нагрузками (сварочные аппараты, мощные преобразователи частоты) - возможны ложные срабатывания.
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитах.
• Требуется наличие рабочего нуля - не подходит для систем TT без глухозаземлённой нейтрали.

Примеры использования

• Защита группы розеток на кухне в квартире - предотвращает пожар при пробое в стиральной машине.
• Линия питания насосной станции в подвале - селективность позволяет не отключать весь этаж при кратковременной утечке.
• Щит на производстве с несколькими станками - каждый станок имеет свой УЗО 30 мА, а ДИФ-101 S стоит на вводе с задержкой.
• Офисный щит с освещением и компьютерами - защищает от перегрузок и утечек, не вызывая массового отключения при включении принтера.

Практические советы

• Перед установкой проверьте, что в вашем щите есть достаточное место - ДИФ-101 S занимает 4 модуля (72 мм).
• При подключении обязательно используйте тестер для проверки правильности подвода фазы и нуля - неверное подключение сделает защиту бесполезной.
• После монтажа нажмите кнопку «Тест» - при исправном устройстве оно должно отключиться.
• Не заменяйте ДИФ-101 S на обычный автомат + отдельное УЗО - потеряете селективность и увеличите громоздкость щита.
• Если вам нужна защита от удара током (розетки, ванная), ставьте дополнительно УЗО с током утечки 30 мА - ДИФ-101 S здесь не заменит его.
• При проектировании щита учитывайте, что ДИФ-101 S - это элемент ступенчатой защиты: он должен быть на вводе, а более чувствительные УЗО - дальше по цепи.
