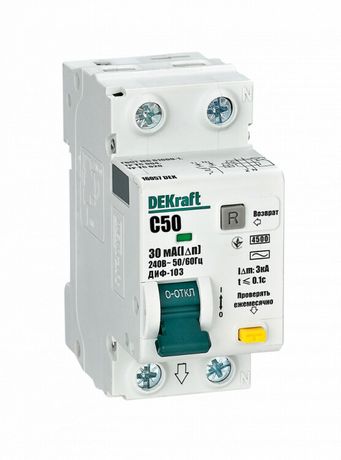

Автоматический выключатель дифференциального тока АВДТ 1Р+N 50А 30мА тип AC х-ка C ДИФ-103 4.5кА | 16057DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 50А 30мА от DEKraft обеспечивает комплексную защиту от перегрузок, коротких замыканий и утечек тока - идеально подходит для установки в бытовых и промышленных распределительных щитах.

Назначение и область применения

Этот аппарат - совмещённое устройство: он работает как автоматический выключатель и как УЗО. Защищает людей от поражения электрическим током при утечках (например, при прикосновении к повреждённой изоляции) и предотвращает пожары из-за перегрева проводки. Подходит для установки в жилых домах, офисах, производственных помещениях, сельскохозяйственных объектах и телекоммуникационных щитах. Применяется там, где требуется надёжная защита цепей мощностью до 50 А.

Технические характеристики

• Тип устройства: Автоматический выключатель дифференциального тока (АВДТ)
• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения
• Номинальный дифференциальный ток: 30 мА - срабатывает при утечке выше этой величины (стандартная чувствительность для защиты людей)
• Тип дифференциального тока: AC - реагирует на переменный ток утечки (типичен для бытовой техники и освещения)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Количество полюсов: 2P+N - защищает фазу и ноль одновременно, нулевой проводник размыкается при срабатывании
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ с током до 4500 А
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных импульсах
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; предназначен для внутренней установки в закрытых щитах
• Способ монтажа: На DIN-рейку шириной 35 мм
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 74,5 мм - требует достаточного места внутри щита
• Частота: 50 Гц - для сетей России и стран СНГ

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку в любом распределительном щите. Ширина 2 модуля позволяет легко разместить его рядом с другими автоматами. Для правильного подключения важно соблюдать полярность: вход фазы и нуля - сверху, выход - снизу. Нулевой проводник обязательно проходит через аппарат - его нельзя обходить. Монтаж допускается только в сухих, хорошо вентилируемых местах. Не рекомендуется устанавливать в условиях высокой влажности, запылённости или температур ниже -5C и выше +40C.

Безопатность и стандарты

Автоматический выключатель дифференциального тока ДИФ-103 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Соответствует нормам безопасности для защиты людей от поражения током. Сертифицирован для использования в электроустановках до 1000 В переменного тока.

Преимущества

• Объединяет два функционала - автомат и УЗО - экономит место в щите
• Высокая отключающая способность (4,5 кА) обеспечивает надёжность даже при серьёзных аварийных режимах
• Кривая “C” оптимальна для оборудования с пусковыми токами - не даёт ложных срабатываний
• Размыкание нуля при срабатывании исключает опасность сохранения потенциала на оборудовании
• Производится компанией DEKraft - известным российским брендом в области коммутационной аппаратуры

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от сварочных аппаратов или преобразователей частоты) - нужен тип A или B
• IP20 не защищает от брызг и пыли - нельзя использовать вне щита или в сырых помещениях без дополнительной защиты
• Не предназначена для защиты цепей с током утечки более 30 мА - для таких задач нужны другие модели (например, 100 мА для пожарной защиты)
• Не рекомендуется применять в системах TN-C - необходима система TN-S или TT с отдельным PE-проводником

Примеры использования

• Защита розеток в ванной комнате, кухне, бане
• Щит на этаже многоквартирного дома - отдельный АВДТ на группу розеток
• Подключение насосов, вентиляторов, кондиционеров в промышленных зонах
• Распределительный щит на даче или гараже с мощными потребителями
• Телекоммуникационные шкафы с серверами и сетевым оборудованием

Практические советы

• Перед первым включением всегда проверяйте кнопку “Тест” - она должна вызывать отключение. Проверяйте её ежемесячно.
• При замене старого УЗО убедитесь, что новый имеет ту же отключающую способность (4,5 кА) и класс тока (AC).
• Не используйте этот автомат вместо обычного автомата на 50 А - он не заменяет защиту от перегрузки, а дополняет её.
• При установке в щит с ограниченной глубиной учтите, что ДИФ-103 занимает 74,5 мм - выбирайте корпус с запасом.
• Если в сети есть частотные преобразователи, инверторы или LED-драйверы - рассмотрите вариант с типом дифференциального тока A, а не AC.
• Артикул 16057dek - точный идентификатор для заказа запасного элемента. Храните его при ремонтах.
