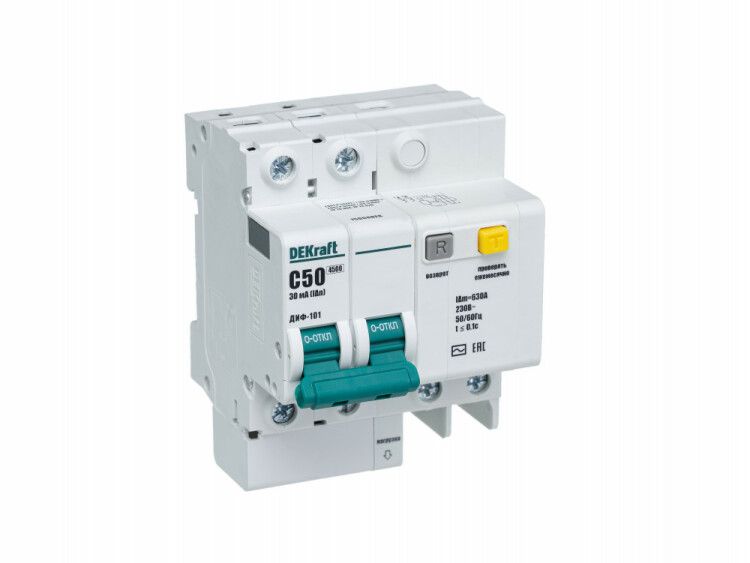

Выключатель автоматический дифференциального тока 2п C 50А 30мА тип AC 4.5кА ДИФ-101 6мод. DEKraft 15008DEK APC

Автоматический выключатель дифференциальный ДИФ-101 от DEKraft - устройство для защиты людей от поражения электрическим током и оборудования от перегрузок и утечек тока в однофазных цепях. Подходит для установки в щитках жилых домов, офисов и промышленных объектах. Артикул 15008dek.

Назначение и область применения

ДИФ-101 защищает от поражения электрическим током при утечке более 30 мА - это безопасный порог для человека. Также он отключает цепь при перегрузке или коротком замыкании благодаря характеристике срабатывания C. Применяется в сетях переменного тока 230 В, частотой 50/60 Гц. Устройство подходит как для бытового использования (кухни, ванные комнаты, розеточные группы), так и для промышленных объектов - станков, конвейеров, освещения.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку до 11,5 кВт при 230 В
• Дифференциальный ток утечки: 30 мА - чувствителен к малым утечкам, соответствует требованиям безопасности для человеческой жизни
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Тип тока утечки: AC - реагирует на синусоидальные утечки (типичны для бытовой техники)
• Отключающая способность: 4,5 кА - способен отключить цепь даже при мощном КЗ
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электродвигатели, лампы, электроника)
• Номинальное напряжение: 230 В - для однофазной сети
• Способ монтажа: на DIN-рейку, занимает 4 модуля (72 мм)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать толстые медные провода
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +60C
• Род тока: переменный (AC)
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании
• Частота: 50/60 Гц - совместим с сетями России и большинства стран

Совместимость и монтаж

ДИФ-101 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется в распределительном щите. Ширина устройства - 72 мм (4 модуля), что требует достаточного места в щитке. Нельзя использовать с постоянным током. Подключение кабелей - зажимы рассчитаны на сечение от 0,5 до 25 мм2. Обязательно соблюдать полярность: вход L/N - сверху, выход - снизу. Нейтральный проводник коммутируется - при аварии он тоже отключается, повышая безопасность.

Безопатность и стандарты

ДИФ-101 соответствует следующим нормативам: ТР ТС 004/2011 (безопасность низковольтного оборудования), ТР ТС 020/2011 (электромагнитная совместимость), ГОСТ Р 51327.1-2010 (МЭК 61009-1), ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2) и ГОСТ Р 51329-99 (МЭК 61543). Это гарантирует соответствие российским и международным требованиям к надёжности и безопасности. Блок дифференциальной защиты - электронный, обеспечивает точное срабатывание при утечке, но требует наличия питания - при отключении всей сети устройство не будет работать.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щитке
• Коммутируемый ноль снижает риск остаточного напряжения после отключения
• Широкий диапазон температур (-40…+60 C) - подходит для холодных помещений и неутеплённых щитовых
• Поддерживает кабели до 25 мм2 - удобно для мощных потребителей
• Совместим с аксессуарами серии ВА-101 - можно добавить сигнализацию или дистанционное управление

Ограничения применения

• Не предназначен для сетей постоянного тока
• IP20 - нельзя устанавливать во влажных местах без корпуса (например, на улице или в бане без дополнительной защиты)
• Электронный блок требует подачи напряжения - при отключении главного автомата защита временно прекращается
• Не реагирует на импульсные или постоянные утечки тока - только на синусоидальные (AC)
• Не рекомендован для цепей с высокими помехами (частотные преобразователи, сварочные аппараты) без дополнительных фильтров

Примеры использования

• Защита розеточных групп в ванной комнате или кухне
• Щитовая на этаже многоквартирного дома - один ДИФ-101 на несколько комнат
• Защита насосов, компрессоров, станков с асинхронными двигателями
• Осветительные цепи в производственных помещениях
• Энергообъекты с повышенными требованиями к электробезопасности

Практические советы

• Выбирая ДИФ-101, проверьте глубину щита - требуется минимум 72 мм свободного пространства
• При подключении кабелей используйте наконечники (штыревые или трубчатые) для надёжного контакта
• Проверяйте работу кнопки “Т” ежемесячно - она моделирует утечку и тестирует срабатывание
• Не устанавливайте ДИФ-101 перед другим УЗО - это вызывает ложные срабатывания
• Если нужна защита от постоянных утечек (например, от сварочных аппаратов), выбирайте тип A вместо AC
• Для сложных систем используйте аксессуары от серии ВА-101 - например, блок сигнализации при отключении
