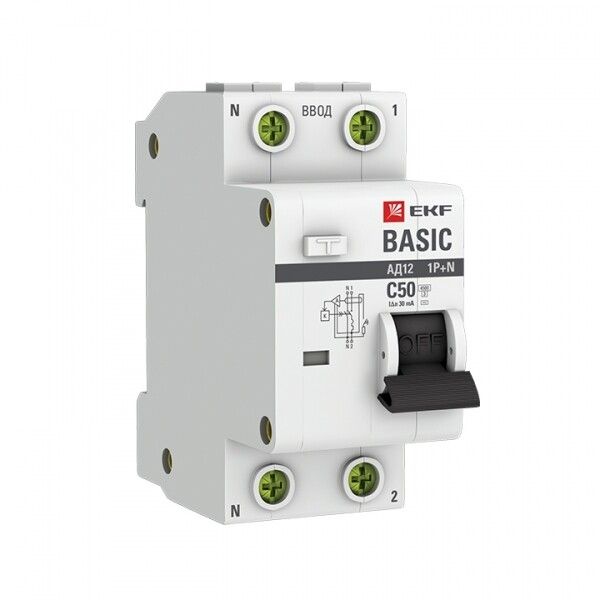

Выключатель автоматический дифференциального тока 1P+N 50А 30мА тип АС характеристика C электронный 4,5кА АД-12 EKF Basic | DA12-50-30-bas

Автоматический выключатель дифференциального тока АД-12 Basic от EKF - это комбинированный аппарат, совмещающий защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов. Модель рассчитана на работу в сетях 230 В, обеспечивает безопасность при использовании бытовой и промышленной техники.

Назначение и область применения

АД-12 Basic предназначен для защиты людей от поражения электрическим током при утечках и предотвращения возгораний из-за перегрузок или коротких замыканий. Применяется в однофазных цепях переменного тока частотой 50 Гц. Подходит для защиты групповых линий: розеток, освещения, нагревательных приборов, оборудования на кухне, в ванных комнатах, на производстве.

Технические характеристики

• Номинальный ток: 50 А - позволяет подключать нагрузку до 11,5 кВт при 230 В
• Ток утечки: 30 мА - чувствителен к опасным утечкам, достаточен для защиты человека
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки (типичны для бытовой техники)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Отключающая способность: 4,5 кА - способен отключить цепь при высоких токах КЗ
• Напряжение: 230 В, изоляция - 500 В, импульсное напряжение - 6 кВ
• Полюса: 1+N - отключает фазу и ноль одновременно, исключает риск сохранения потенциала на нулевом проводе
• Сечение провода: 0–25 мм2 - совместим с медными проводниками большинства бытовых и промышленных линий
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Температурный режим: от –25C до +50C - работает в неотапливаемых помещениях, подъездных щитах, производственных зонах
• Ширина: 2 модуля - занимает минимальное место на DIN-рейке
• Глубина монтажа: 50 мм - требуется свободное пространство за щитом
• Класс токоограничения: 3 - снижает энергию КЗ, повышает долговечность контактов
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах второго уровня
• Серия: АД-12 Basic - базовая версия с оптимальным соотношением цены и надёжности

Совместимость и монтаж

АД-12 Basic монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно соблюдать полярность: вход фазы и нуля - сверху, выход - снизу. Оба проводника должны быть затянуты клеммами с усилием, соответствующим сечению (до 25 мм2). Не допускается использование многожильных проводов без наконечников. Устройство совместимо с другими аппаратами серии АД-12 и стандартными щитами EKF и аналогичных производителей.

Безопатность и стандарты

АД-12 Basic соответствует требованиям ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006). Соответствие нормам гарантирует надёжность срабатывания при утечке и соответствие международным требованиям безопасности. Сертифицирован для использования в условиях степени загрязнения 3 - то есть в помещениях с возможностью попадания пыли и временной влаги (например, гаражи, мастерские).

Преимущества

• Объединяет два устройства - автомат и УЗО - в одном корпусе, экономя место в щите
• Электронный механизм срабатывания - точнее и быстрее механических аналогов
• Фиксация в положении “выкл” после срабатывания - удобно диагностировать причину отключения
• Цена ниже европейских брендов на 10–50%, без потери основных функций
• Подтверждённая надёжность конструкции - серия АД-12 используется более 10 лет

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Не защищает от постоянных утечек тока (тип DC) - не подходит для зарядных станций EV, солнечных систем
• IP20 не допускает установку вне закрытого щита - нельзя использовать во влажных местах без дополнительной защиты
• Не рекомендован для цепей с высокой долей импульсных нагрузок (например, мощные LED-драйверы), так как может давать ложные срабатывания
• Не имеет кнопки тестирования на лицевой панели - проверка осуществляется через внешние средства или специализированное оборудование

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое бойлера или микроволновки
• Щит на этаже многоэтажного дома - один АД-12 Basic защищает всю квартиру от утечек и перегрузок
• Производственный станок с двигателем - сочетание типа C и 50 А обеспечивает отказоустойчивость при запуске
• Освещение в подвале или гараже - где возможно повреждение изоляции проводов

Практические советы

• Выбирая АД-12 Basic, убедитесь, что ваша сеть - именно 230 В, 50 Гц, и нагрузка не превышает 50 А
• При установке в старый щит проверьте глубину - минимум 50 мм свободного места за рейкой
• Не используйте этот дифавтомат вместо главного вводного автомата - он не рассчитан на токи выше 4,5 кА
• Для комплексной защиты лучше применять его как групповой, а вводной автомат выбрать с характеристикой B или D
• Проверяйте работоспособность устройства раз в месяц - даже без кнопки теста можно отключить питание и восстановить - если не включается, значит, внутренний механизм вышел из строя
• Заменяйте АД-12 Basic только на аналогичный по характеристикам - особенно важны тип AC, 30 мА и характеристика C
