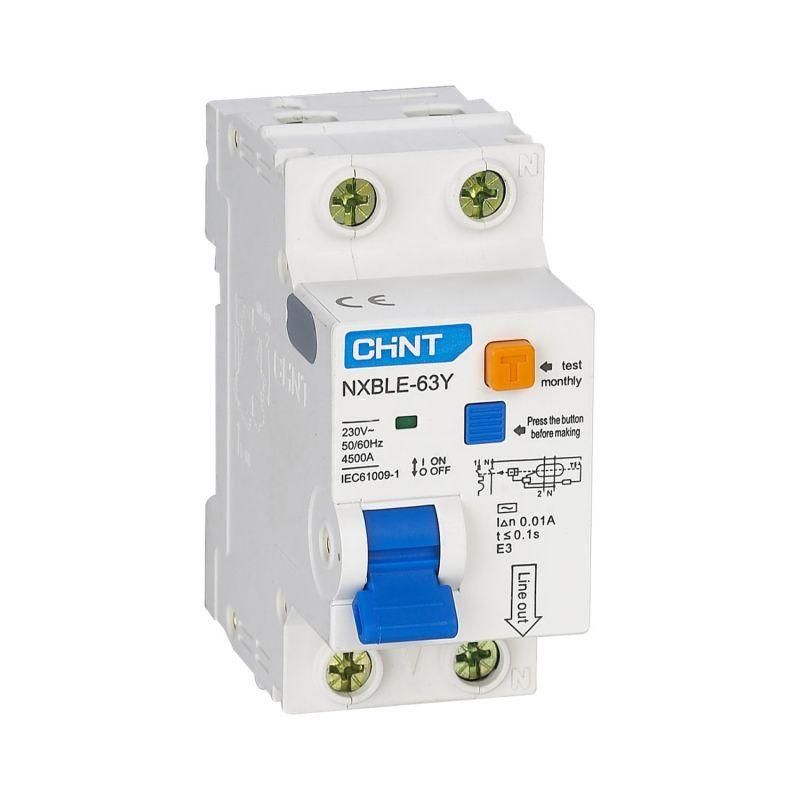

Выключатель автоматический дифференциального тока NXBLE-63Y 1P+N 50А 30mA электронный тип AС, х-ка С, 4,5kA (R) | 105547 CHINT

Автоматический выключатель дифференциального тока NXBLE-63Y (R) - двухполюсное устройство с номинальным током 50 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах. Устройство сочетает функции автоматического выключателя и УЗО в одном корпусе, что делает NXBLE-63Y (R) удобным решением для модульных щитов.

Назначение и область применения

Выключатель NXBLE-63Y (R) защищает электрические сети от:

• поражения электрическим током при косвенном прикосновении (утечка тока ≥30 мА);
• возгораний, вызванных утечками через повреждённую изоляцию;
• перегрузок и коротких замыканий благодаря характеристике срабатывания «C».

Устройство применяется в бытовых, офисных и промышленных распределительных щитах, особенно там, где есть группы розеток, водонагреватели, стиральные машины, насосы и другое оборудование с высоким риском утечек. Подходит для установки в помещениях с нормальной степенью загрязнения (класс 2).

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальный ток утечки: 30 мА - порог срабатывания при появлении дифференциального тока (защита человека).
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не срабатывает на постоянный или импульсный.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники).
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе КЗ до 4500 А.
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и ноль, исключая опасность сохранения потенциала на нулевом проводе.
• Отключение незащищенной нейтрали: да - при срабатывании ноль тоже размыкается, что соответствует требованиям безопасности.
• Напряжение изоляции (Ui): 500 В - гарантирует безопасную работу при повышенных напряжениях.
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчив к скачкам напряжения, таким как удары молнии.
• Частота: 50/60 Гц - совместим с сетями России, Европы и других регионов.
• Степень защиты (IP): IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды.
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке.
• Рабочая температура: от -35C до +70C - допускает установку в неотапливаемых помещениях, на улице внутри щита.

Совместимость и монтаж

Выключатель NXBLE-63Y (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и входные провода, что позволяет соблюдать правило «питание сверху, нагрузка снизу». Для правильной установки важно:

• не путать фазу и ноль - они должны подключаться строго к указанным клеммам (L и N);
• закручивать болты с усилием, рекомендованным производителем (обычно 0,8–1,0 Нм);
• использовать провода сечением 1–25 мм2 - подходят медные многожильные и одножильные.

Устройство совместимо со всеми компонентами серии NXBLE-63Y, включая дополнительные модули (AX-X1, AL-X1, SHT-X1 и другие), которые можно установить после основного аппарата.

Безопасность и стандарты

NXBLE-63Y (R) соответствует международным стандартам IEC 61009-1 и ГОСТ Р 50807. Устройство прошло испытания на механическую износостойкость (20 000 циклов включения/отключения) и электрическую долговечность (10 000 циклов при номинальной нагрузке). Это гарантирует длительную службу даже при частых операциях.

Преимущества

• Электронная схема - более точное срабатывание при малых утечках, чем у электромеханических аналогов.
• Индикация положения контактов - окно показывает, выключен ли аппарат вручную или он сработал от утечки (красный цвет = срабатывание).
• Отключение нуля - повышает безопасность при ремонте и снижает риск поражения током.
• Гибкость расширения - возможность добавления вспомогательных контактов и расцепителей без замены всего устройства.

Ограничения применения

• Не подходит для сетей с постоянным током утечки (например, от преобразователей частоты, LED-драйверов, ИБП) - тип AC не реагирует на пульсирующие или постоянные утечки.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации щита.
• Не предназначен для частого ручного включения/отключения - оптимизирован для защиты, а не для управления нагрузкой.
• Требуется периодическая проверка - без тестирования один раз в месяц возможна потеря чувствительности.

Примеры использования

• Защита групп розеток в ванной комнате, кухне, бассейне.
• Щитовая защита для теплого пола, водонагревателей, стиральных машин.
• Общие автоматы на этажах в многоэтажных домах и офисах.
• Промышленные станки с металлообработкой, где есть риск пробоя изоляции на корпус.

Практические советы

• Перед установкой всегда проверьте целостность изоляции проводов - NXBLE-63Y (R) не спасёт от короткого замыкания между фазой и землёй, если ноль не отключается.
• Проверяйте работу кнопкой «Тест» ежемесячно - если устройство не отключается, замените его немедленно.
• При использовании в холодных условиях (ниже -20C) убедитесь, что щит не запотевает - конденсат может вызвать ложные срабатывания.
• Если требуется защита от постоянных утечек (например, от солнечных инверторов), выбирайте тип A или B - NXBLE-63Y (R) типа AC здесь не подойдёт.
• Для удалённой сигнализации срабатывания используйте дополнительный модуль AL-X1 - он передаст сигнал в систему контроля.
