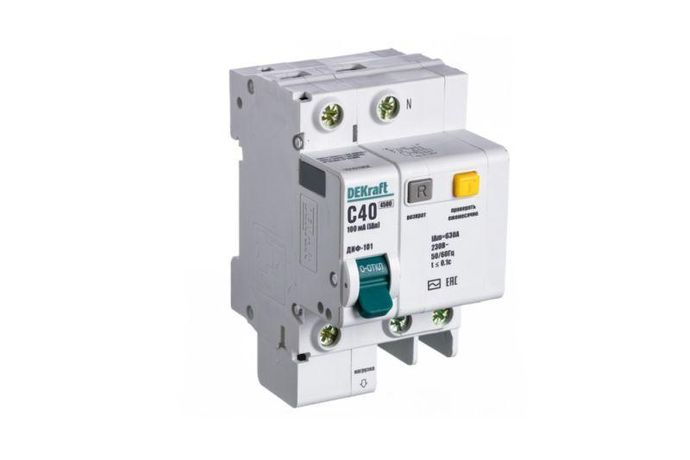

Выключатель автоматический дифференциального тока 2п (1P+N) C 40А 30мА тип AC ДИФ-101 со встроен. защит. от сверхтоков DEKraft 15161DEK APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft — комбинированное устройство, сочетающее защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в щитках жилых домов, офисов и промышленных объектах. Артикул 15161dek обеспечивает надёжную работу в сетях 230 В с частотой 50/60 Гц.

Назначение и область применения

ДИФ-101 защищает электрические цепи от двух видов опасностей: токов утечки (например, при прикосновении к оголённым проводникам) и сверхтоков (при перегрузке или коротком замыкании). Устройство предназначено для однофазных сетей 230 В и используется там, где требуется повышенная безопасность: в ванных комнатах, кухнях, на производстве, в мастерских, на конвейерах и у оборудования с высокой степенью износа изоляции.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 40 А
• Дифференциальный ток утечки: 30 мА — чувствителен к малым утечкам, предотвращает поражение электрическим током
• Тип тока утечки: AC — реагирует на синусоидальные переменные утечки, типичные для бытовой техники
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, освещение)
• Номинальная отключающая способность: 4,5 кА — способен отключить цепь даже при значительном КЗ
• Количество полюсов: 2 (1P+N) — отключает фазу и ноль одновременно
• Ширина: 8 модулей (144 мм) — занимает место на DIN-рейке
• Глубина монтажа: 73 мм — требует достаточного пространства внутри щита
• Максимальное сечение кабеля: 25 мм² — позволяет подключать мощные линии
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Диапазон температур: от -40 до +60 °C — работает в холодных и жарких условиях
• Частота: 50/60 Гц — совместим с сетями России и большинства стран
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет два входных и два выходных зажима — для фазы и нуля. Обязательно соблюдать полярность: L и N должны быть правильно подключены. Максимальное сечение кабеля — 25 мм², что соответствует медному проводу до 16–25 А в зависимости от условий прокладки. Нельзя использовать с алюминиевыми проводами меньшего сечения — риск плохого контакта. Устройство не требует внешнего питания — защита реализована электронной схемой, работающей от сети.

Безопасность и стандарты

ДИФ-101 соответствует требованиям:

• ТР ТС 004/2011 — безопасность низковольтного оборудования
• ТР ТС 020/2011 — электромагнитная совместимость
• ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 — основные требования к АВДТ
• ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 — специфические требования для типа AC
• ГОСТ Р 51329-99 / МЭК 61543-95 — проверка работоспособности при повреждении нулевого провода

Соответствие нормам гарантирует сертифицированную безопасность и возможность легальной эксплуатации в РФ и ЕАЭС.

Преимущества

• Объединяет две функции — автоматический выключатель и УЗО — в одном корпусе, экономя место в щите
• Электронный блок дифференциальной защиты — работает даже при обрыве нуля (по ГОСТ Р 51329)
• Характеристика C — оптимальна для смешанных нагрузок: светильники, насосы, компрессоры
• Высокая отключающая способность (4,5 кА) — подходит для участков с близкими источниками питания
• Поддержка рекомендованного ассортимента — легко найти совместимые аксессуары от серии ВА-101

Ограничения применения

• Не предназначен для трёхфазных систем — только для 230 В (1P+N)
• IP20 — нельзя устанавливать во влажных местах без дополнительной защиты (коробки, герметичные щиты)
• Не реагирует на постоянные утечки тока (тип DC) — не подходит для систем с выпрямителями, солнечными панелями, ИБП
• Не рекомендуется для цепей с очень высокими импульсными нагрузками (частотные преобразователи, сварочные аппараты) — возможны ложные срабатывания
• Не следует использовать вместо обычного автомата в ответвлениях без необходимости защиты от утечек — избыточная стоимость

Примеры использования

• Защита розеточных групп в ванной комнате и на кухне
• Щитовая защита для группы электрокотлов, стиральных машин, духовых шкафов
• Линии питания насосов, вентиляторов, компрессоров в производственных цехах
• Распределительные щиты в административных зданиях, школах, больницах
• Цепи с длительной эксплуатацией, где есть риск старения изоляции

Практические советы

• Перед монтажом проверьте целостность изоляции кабелей — ДИФ-101 будет срабатывать при любой утечке, даже слабой
• При установке в щитке оставляйте минимум 10 мм свободного места вокруг устройства для теплоотвода
• Проверяйте кнопку «Тест» ежемесячно — она имитирует утечку и подтверждает работоспособность
• Если устройство часто срабатывает — ищите причину в подключённой технике, а не меняйте его
• Для увеличения гибкости можно использовать дополнительные аксессуары от серии ВА-101: сигнализаторы положения, блокировки, дополнительные контакты
• Не путайте с обычным УЗО — ДИФ-101 уже содержит тепловую и электромагнитную защиту, поэтому не нуждается в последовательном автомата
