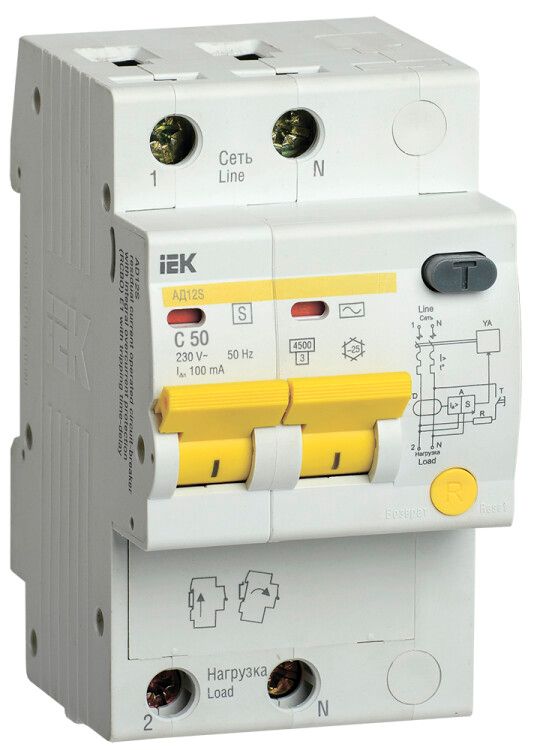

Выключатель автоматический дифференциального тока селективный 2п 50А 100мА тип AC АД12S KARAT IEK MAD13-2-050-C-100

Автоматический выключатель дифференциального тока АД12S от IEK (ИЭК) с артикулом mad13-2-050-c-100 предназначен для защиты людей и оборудования от поражения электрическим током и возгораний из-за утечек тока в сетях переменного тока. Это селективный аппарат, рассчитанный на установку в качестве вводного устройства в распределительных щитах, где важна координация уровней защиты.

Назначение и область применения

АД12S используется для защиты электрических цепей переменного тока от опасных утечек тока, которые могут вызвать поражение человека или возгорание. Благодаря селективному исполнению, он применяется в многоступенчатых системах защиты - например, как вводный автомат перед групповыми дифавтоматами с меньшей задержкой. Подходит для жилых домов, офисов, производственных помещений, где требуется надежная и согласованная защита всей сети.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку до 50 ампер без отключения
• Дифференциальный ток срабатывания: 100 мА - отключает при утечке свыше 0,1 А
• Тип тока утечки: AC - реагирует на синусоидальную переменную утечку (стандартный бытовой/промышленный тип)
• Номинальное напряжение: 230 В - для однофазных сетей
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электроника + двигатели)
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от воды и пыли
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Ширина по модулю: 3 М - занимает три стандартных модуля на DIN-рейке
• Коммутируемый нейтраль: да - нулевой провод также размыкается при отключении
• Индикация: есть - визуально показывает состояние (включен / отключен)
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Исполнение: стационарное - не предназначена для частого перемещения
• Способ монтажа: на DIN-рейку - стандартный для современных щитов
• Селективность: да - имеет выдержку времени перед отключением, чтобы не срабатывать раньше нижестоящих устройств

Совместимость и монтаж

АД12S совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защелкнуть корпус на рейке. Присоединение проводов осуществляется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Устройство можно дополнять модулями (например, блоками сигнализации или расцепителями), так как конструкция предусматривает возможность подключения безвинтовым способом. Обязательно проверьте соответствие сечения проводов: для 50 А лучше применять медные провода сечением не менее 10 мм2.

Безопасность и стандарты

АД12S соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Отключение при утечке происходит за время, предусмотренное нормами безопасности - не более 0,3 секунды при номинальном дифтоке. Высокая электродинамическая устойчивость обеспечивает сохранение целостности аппарата даже при больших токах КЗ. Индикация положения контактов снижает риск ошибочного включения при обслуживании.

Преимущества

• Селективность - предотвращает ложные отключения других устройств в цепи
• Усиленные зажимы проводов - две дополнительные заклепки и монолитная панель повышают долговечность соединений
• Улучшенная дугогасительная система - снижает износ контактов при частых отключениях
• Компактность - занимает всего 3 модуля, что важно при ограниченном месте в щите
• Поддержка коммутируемого ноля - повышает уровень безопасности при ремонтах
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не подходит для цепей постоянного тока - работает только с переменным током (AC)
• Защита IP20 исключает использование во влажных помещениях без дополнительной защиты (коробов, боксов)
• Не является устройством против перенапряжений - требует отдельной защиты (грозоразрядники, стабилизаторы)
• Не следует использовать вместо обычного автомата в цепях без риска утечки - избыточная функциональность увеличивает стоимость
• Селективность требует грамотной координации с другими устройствами - неправильно подобранная схема может привести к отказу защиты

Примеры использования

• Вводный дифавтомат в квартирном щите, за которым установлены группы освещения, розеток и мощных приборов
• Щит на производстве для питания конвейеров, насосов и станков с высоким уровнем помех
• Объекты с повышенными требованиями к надежности: медицинские пункты, детские учреждения, серверные комнаты
• Системы с несколькими уровнями защиты: АД12S на входе, затем дифавтоматы 30 мА на розетках

Практические советы

• Перед первым включением обязательно протестируйте кнопку “Т” - она имитирует утечку и проверяет работоспособность
• При установке в щит с большим количеством устройств следите за тем, чтобы рядом не было нагревающихся элементов - это влияет на точность теплового расцепления
• Для селективной системы используйте АД12S только на верхнем уровне; нижние устройства должны иметь меньшую выдержку времени или меньший дифток
• Не забудьте про маркировку: четко обозначьте, что этот автомат защищает всю сеть, а не отдельную группу
• Проверяйте затяжку контактных зажимов через год после установки - особенно при больших токах
