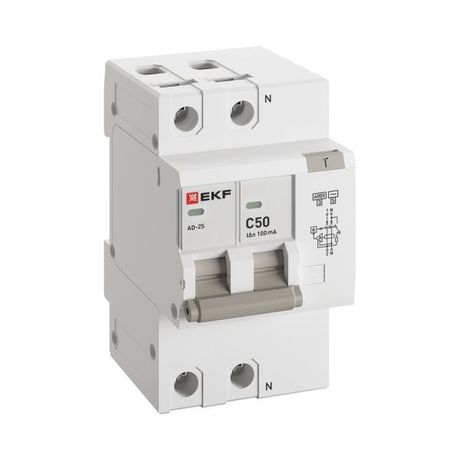

Дифференциальный автомат АД-2 S 50А/100мА (хар. C, AC, электронный, защита 270В) 6кА EKF PROxima - DA2-6-50-100S-pro

Автоматический дифференциальный выключатель АД-2 S 50А/100мА (характеристика C, AC, электронный, защита 270В) 6кА от EKF PROxima сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном корпусе. Устройство предназначено для установки в распределительных щитах жилых, общественных и промышленных объектов, обеспечивая безопасность людей и оборудования при работе в сетях переменного тока.

Назначение и область применения

АД-2 S 50А/100мА используется для защиты электрических цепей от:

• утечек тока на землю (например, при повреждении изоляции или контакте человека с токоведущими частями);
• перегрузок - когда нагрузка превышает допустимый ток;
• коротких замыканий - при внезапном снижении сопротивления цепи.

Подходит для защиты групповых линий в квартирах, офисах, производственных помещениях, где требуется надежная защита от поражения током и аварийных ситуаций. Особенно эффективен там, где используются мощные потребители: нагревательные приборы, насосы, станки, конвейеры.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Дифференциальный ток: 100 мА - чувствительность к утечкам; сработает при утечке ≥100 миллиампер, что соответствует уровню защиты от поражения током.
• Количество полюсов: 2 - защищает фазу и ноль одновременно, нейтраль коммутируется (отключается при срабатывании).
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовых и промышленных сетей).
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током (электродвигатели, трансформаторы, люминесцентные светильники).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ до 6000 А.
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 230 В, 50 Гц.
• Номинальное напряжение изоляции: 500 В - гарантирует электроизоляцию между токоведущими частями и корпусом.
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Максимальное сечение провода: 0–25 мм2 - позволяет подключать медные провода любого стандарта для домашней и промышленной проводки.
• Степень защиты IP20: предохраняет от случайного прикосновения к токоведущим частям, но не защищена от воды и пыли - применяется только внутри закрытых щитов.
• Электронный тип: использует электронную плату для детектирования утечки - выше точность и скорость реакции по сравнению с механическими аналогами.
• Класс токоограничения: 3 - минимальное время отключения при КЗ, снижает тепловую нагрузку на проводку.
• Рабочая температура: от -25C до +50C - можно использовать в неотапливаемых помещениях, подъездных щитах, на производстве.
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогов на рынке.

Совместимость и монтаж

АД-2 S 50А/100мА устанавливается на DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите глубиной не менее 45 мм. Устройство занимает 4 модуля (72 мм по ширине). Подключение выполняется через верхние и нижние клеммы - вход снизу, выход сверху (по стандарту ГОСТ). Нейтральный проводник также отключается при срабатывании - важно соблюдать правильную полярность при подключении. Совместим со всеми стандартными шинами и клеммниками EKF PROxima.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, которые регламентируют безопасность дифференциальных автоматов. Комплексная защита включает:

• защиту от перенапряжений до 270 В - встроенный блок гасит импульсы, возникающие при ударах молнии или авариях в ЛЭП;
• класс перенапряжения III - предназначен для установки в местах с повышенным риском перенапряжений (распределительные щиты, промышленные объекты);
• степень загрязнения 3 - работает в условиях повышенной запыленности (производственные цеха, гаражи).

Преимущества

• Объединённая защита - вместо двух устройств (автомат + УЗО) используется один компактный прибор, экономится место в щите.
• Электронный механизм - более точное срабатывание при малых утечках, меньше ложных срабатываний.
• Защита от перенапряжений - уникальная функция для этой серии, снижает риск выхода из строя подключенной техники.
• Коммутируемый ноль - исключает опасность сохранения потенциала на нулевой шине после отключения.
• Длинная гарантия - 7 лет подтверждают надёжность сборки и качества компонентов.

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток (AC).
• Не защищен от попадания воды или пыли (IP20) - нельзя устанавливать вне закрытых щитов, на улице или во влажных помещениях без дополнительной защиты.
• Не рекомендован для цепей с высоким содержанием постоянной составляющей утечки (например, некоторые ИБП, светодиодные драйверы) - возможны ложные срабатывания.
• Не является селективным устройством уровня 2 - при использовании в многоступенчатой системе защиты требует согласования с другими УЗО/АВДТ для избежания массового отключения.

Примеры использования

• Защита группы розеток в кухне или ванной комнате - предотвращает поражение током при использовании стиральной машины, бойлера.
• Щитовая группа для электрокотла, кондиционера или теплого пола - совмещает защиту от перегрузки и утечки.
• Промышленный станок с двигателем 4 кВт - характерная нагрузка типа C, требующая плавного пуска и защиты от КЗ.
• Распределительный щит многоквартирного дома - в качестве основного автомата на этаже с учётом защиты от перенапряжений.

Практические советы

• Проверьте посадочный диаметр кабеля - он должен соответствовать 0–25 мм2. Превышение вызывает перегрев и плохой контакт.
• При установке в старые щиты проверьте глубину - минимум 45 мм необходимо для беспрепятственного закрывания крышки.
• Не путайте с обычным УЗО - АД-2 S имеет встроенную защиту от перегрузки и КЗ, поэтому не нуждается в дополнительном автомате.
• Регулярно тестируйте кнопкой “T” - хотя устройство электронное, ежемесячная проверка продлевает срок службы и уверенность в работоспособности.
• При замене старого УЗО+автомата - новый АД-2 S 50А/100мА займёт ту же ширину, но освободит место для других устройств.
