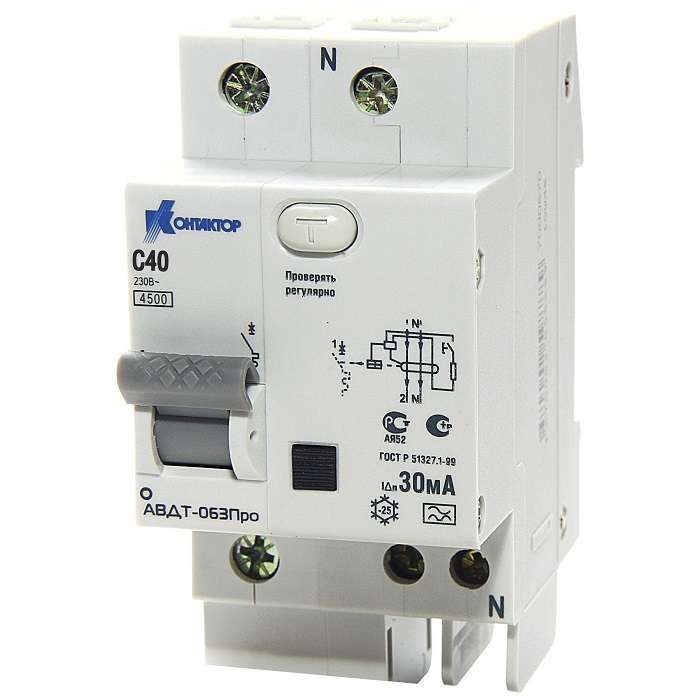

Выключатель автоматический дифференциального тока АД-063, 2Р, 63А, Idn-100mA, тип А | 7000617 Контактор (Legrand)

Автоматический дифференциальный выключатель АД-063Про - устройство защиты от утечек тока и перегрузок, предназначенное для установки на DIN-рейку в распределительных щитах. Бренд Контактор Ульяновск выпускает эту модель в серии RCBO, обеспечивая надёжную работу в бытовых и промышленных сетях переменного тока. Артикул 7000617 соответствует спецификациям для цепей до 63 А.

Назначение и область применения

АД-063Про защищает людей от поражения электрическим током при утечках через землю и предотвращает возгорание из-за перегрузок или коротких замыканий. Подходит для групповой защиты розеточных контуров, оборудования с высокой долей импульсных нагрузок - таких как компьютеры, светодиодные светильники, частотные преобразователи и другие устройства с выпрямителем. Применяется в жилых домах, офисах, мастерских и на производствах с постоянным доступом к сети 230 В/50 Гц.

Технические характеристики

• Номинальный ток: 63 А - максимальная длительно допустимая нагрузка на устройство;
• Номинальный дифференциальный ток (Idn): 100 мА - чувствительность к утечкам; срабатывает при превышении этого значения;
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный постоянный (например, от современных ЭПРА, зарядных устройств);
• Характеристика теплового и электромагнитного расцепителей: C - оптимальна для освещения, розеток и маломощной техники с пусковыми токами до 5–8 Iном;
• Отключающая способность: 4,5 кА - способность безопасно прервать аварийный ток короткого замыкания;
• Напряжение: 230 В переменного тока (AC), частота 50 Гц;
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно;
• Ширина: 4 модуля (72 мм) - занимает место на DIN-рейке согласно стандарту EN 60947;
• Степень защиты IP20 - защита от прикосновений пальцев и крупных предметов, но не от воды и пыли;
• Климатическое исполнение УХЛ3 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью;
• Монтаж: на DIN-рейку типа TS35;
• Исполнение: стационарное - предназначено для закрепления внутри шкафа, не для мобильного использования.

Совместимость и монтаж

АД-063Про совместим со всеми стандартными DIN-рейками шириной 35 мм. Для установки требуется свободное место 4 модуля. Монтировать можно только после отключения питания и проверки отсутствия напряжения. Соединения проводов выполняются на верхних и нижних клеммах - вход и выход помечены. Нулевой провод обязательно подключается к выводу N, идущему прямо на аппарат. Не рекомендуется использовать с системами TN-C - требуются системы TN-S или TT с отдельным PE-проводником.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ R 50807-2007 и международному стандарту IEC 61009-1. Сертифицирован для работы в электроустановках до 1000 В AC. Обеспечивает класс безопасности II - двойная изоляция, что исключает необходимость заземления корпуса аппарата.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите;
• Тип А позволяет работать с современной техникой, которая создаёт импульсные утечки (LED-свет, инверторы, IT-оборудование);
• Фиксированная чувствительность 100 мА - баланс между безопасностью и отказоустойчивостью, снижает количество ложных срабатываний по сравнению с 30 мА;
• Явная индикация сработавшего состояния - рычаг переключателя остаётся в среднем положении, легко диагностируется;
• Готовый продукт серии RCBO - стандартизированный подход к проектированию и обслуживанию.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц;
• IP20 не допускает использование во влажных местах (ванная, баня, улица) - нужен более высокий уровень защиты;
• Не подходит для защиты мощных двигателей с высокими пусковыми токами (>8×Iном) - лучше выбрать тип D;
• Не используется в системах TN-C, где PEN-проводник объединён - необходимо переходить на TN-S или TT;
• Не рассчитан на многократные срабатывания при регулярных перегрузках - при частых отключениях следует проверить нагрузку и состояние проводки.

Примеры использования

• Защита группы розеток в кухне с микроволновкой, кофе-машиной и USB-зарядками;
• Щитовая группа для серверной комнаты с оборудованием на базе SMPS;
• Электрошкаф на производстве с ЧПУ-станком и частотным преобразователем;
• Осветительная линия с LED-светильниками в торговом зале.

Практические советы

• Выбирая АД-063Про, убедитесь, что суммарная нагрузка на группу не превышает 63 А - особенно важно при наличии нескольких мощных потребителей;
• Проверьте посадочные габариты перед заказом: ширина 4 модуля должна точно соответствовать вашему щиту;
• Подключение нуля - обязательное условие. Перепутанный N может сделать защиту бесполезной;
• Рекомендован тест кнопкой “T” один раз в месяц - чтобы гарантировать работоспособность дифференциального механизма;
• Если в помещении много электроники - тип А здесь правильный выбор. Для старых объектов с аналоговым оборудованием достаточно было бы типа AC.
