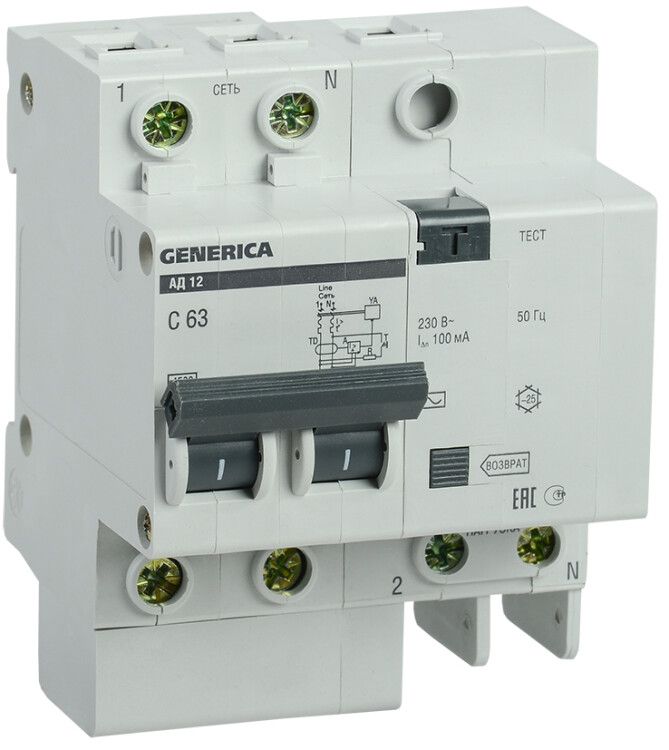

Выключатель автоматический дифференциального тока АД12 2п 63А C 100мА тип AC (4 мод) | MAD15-2-063-C-100 GENERICA IEK

Автоматический выключатель дифференциального тока АД12 от GENERICA и IEK - устройство для защиты человека от поражения электрическим током и предотвращения возгораний из-за утечек тока. Монтируется на DIN-рейку, рассчитан на нагрузку до 63 А и применяется в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

АД12 защищает людей от поражения электрическим током при случайном контакте с токоведущими частями - например, при повреждении изоляции провода или корпуса оборудования. Также он отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в бытовых, офисных и производственных щитах: кухни, ванные комнаты, мастерские, станционные помещения, где есть риск утечек тока через заземление или человеческий организм.

Технические характеристики

• Номинальный ток: 63 А - максимальная постоянная нагрузка, которую выключатель может выдерживать без отключения;
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам, достаточная для защиты жизни человека (не менее 30 мА требует норма для ванных комнат, но 100 мА часто используют для групповой защиты нескольких розеток);
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки, не сработает на импульсные или постоянные утечки;
• Количество полюсов: 2 - контролирует фазу и ноль одновременно, нейтраль не отключается отдельно;
• Номинальное напряжение: 230 В - предназначено для однофазной сети 220–240 В;
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током, например, двигатели, насосы, компрессоры;
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Частота: 50 Гц - совместим с сетью в России и странах СНГ;
• Модульная ширина: 3,9 модуля - занимает чуть больше трёх стандартных модулей (по 17,5 мм каждый);
• Глубина монтажа: 75 мм - требуется место внутри щита для свободного прохода клемм и механизма;
• Степень защиты: IP20 - не защищён от воды и пыли, предназначен для внутренней установки в закрытые щиты;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижает тепловую нагрузку на проводку;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии аварийных режимов.

Совместимость и монтаж

АД12 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 3,9 модуля места в щите. Устройство имеет два входных и два выходных зажима - фаза и ноль подключаются сверху, выводы - снизу. Нейтральный проводник проходит через аппарат, но не отключается при срабатывании. Соединения затягиваются отверткой - момент не более 2,5 Нм. Не допускается перекручивание проводов. После монтажа обязательно проверить тестовой кнопкой «T» - она имитирует утечку тока и должна вызывать отключение.

Безопасность и стандарты

АД12 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1 - международным стандартам для устройств защитного отключения (УЗО). Применяется в системах TN-S и TN-C-S. Класс токоограничения 3 обеспечивает соответствие уровню безопасности для жилых и общественных помещений. Не предназначен для использования вне закрытых щитов или во влажных средах без дополнительной защиты.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите;
• Имеет механическую блокировку - нельзя включить при наличии утечки тока;
• Яркая индикация положения рычага - легко определить, отключен ли прибор;
• Срок службы 15 лет - надёжность при регулярных проверках;
• Подходит для защиты групп розеток, освещения и маломощного оборудования.

Ограничения применения

• Не работает при утечках постоянного тока - не подходит для цепей с выпрямителями, LED-драйверами, зарядными устройствами;
• IP20 - запрещена установка в открытых, сырых или пыльных местах (например, на улице, в подвале без герметизации);
• 100 мА - недостаточно для защиты одного человека в ванной: для таких зон рекомендуют УЗО на 10–30 мА;
• Не используется в IT-системах заземления - требует системы TN;
• Не подходит для мощных двигателей выше 10 кВт без учёта пусковых токов - возможны ложные срабатывания.

Примеры использования

• Защита группы розеток на кухне (стиральная машина, микроволновка, блендер);
• Щит в гараже - питание светильников, розеток для инструментов;
• Электрощит в офисе - защита компьютеров, принтеров, серверов;
• Производственный участок - станки с асинхронными двигателями (при условии, что пусковые токи не превышают возможности характеристики C).

Практические советы

• Выбирая АД12, убедитесь, что посадочные размеры щита позволяют вместить 75 мм глубины устройства;
• Для ванных комнат и детских зон используйте отдельные УЗО на 30 мА - АД12 с 100 мА здесь не обеспечит достаточную защиту;
• Проверяйте работу кнопкой «T» хотя бы раз в месяц - особенно после ремонта или перебоев в сети;
• Не соединяйте несколько АД12 последовательно - это нарушает координацию срабатывания;
• При использовании в щитах с несколькими УЗО - устанавливайте селективные (S-тип) на верхнем уровне, чтобы избежать массового отключения.
