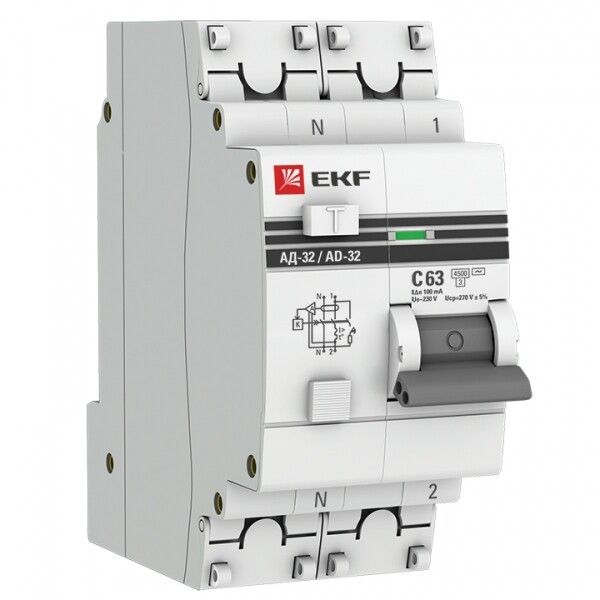

Выключатель автоматический дифференциального тока АД-32 1п+N 63А C 100мА тип AC PROxima (электронный) | DA32-63-100-pro EKF (замена - D63N26E63C100)

Автоматический дифференциальный выключатель АД-32 от EKF - это комбинированное устройство, объединяющее защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов. Артикул da32-63-100-pro обеспечивает надёжную работу в сетях 230 В с номинальным током до 63 А.

Назначение и область применения

АД-32 защищает электрические цепи от опасных последствий утечек тока (например, при прикосновении к оголённому проводу) и от перегрузок или коротких замыканий. Устройство применяется там, где требуется одновременная защита человека и оборудования - в бытовых щитках, на производстве, в помещениях с высокой влажностью (ваннные комнаты, кухни), а также для питания групп розеток, освещения и стационарных приборов.

Технические характеристики

• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный для бытовых сетей).
• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Дифференциальный ток: 100 мА (0,1 А) - порог чувствительности, при котором устройство отключается при утечке на землю.
• Количество полюсов: 2P (1P+N) - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, компрессоры, люминесцентные светильники).
• Номинальное напряжение: 230 В / 50 Гц - предназначено для однофазных сетей в России и странах СНГ.
• Сечение проводника: 0–25 мм2 - совместим с медными и алюминиевыми проводами указанного сечения.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Рабочая температура: от –40 C до +50 C - работает в условиях сурового климата, включая неотапливаемые помещения.
• Мощность потерь: 4,5 Вт - энергопотребление самого аппарата при работе, не влияет на нагрузку сети.
• Класс токоограничения: 3 - быстродействующее устройство, снижающее тепловую энергию при КЗ.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими элементами.
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Глубина монтажа: 46 мм - минимальная глубина щита, необходимая для установки.
• Модульная ширина: 2 модуля - занимает два стандартных места на DIN-рейке (17,5 мм каждый).

Совместимость и монтаж

АД-32 монтируется на DIN-рейку шириной 35 мм, как все стандартные автоматы. Для подключения используются комбинированные зажимы из посеребренной меди и анодированной стали - они обеспечивают надёжный контакт даже при многократном демонтаже. Провода сечением до 25 мм2 можно вводить без предварительной обжимки. Устройство имеет патентованный двухпозиционный зажим на рейку, что позволяет легко фиксировать его в любом положении без инструментов. Монтаж возможен как вертикально, так и горизонтально - главное, чтобы вход был сверху, выход снизу (по рекомендациям ГОСТ).

Безопасность и стандарты

АД-32 соответствует требованиям ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006) - основному нормативу для дифавтоматов в РФ. Имеет класс перенапряжения III, что означает устойчивость к импульсам в распределительных системах. Электронная плата защищена от внешних помех, включая радиочастотные и коммутационные выбросы. Прозрачная вставка над индикатором состояния контакта позволяет визуально контролировать положение механизма без вскрытия корпуса - повышает безопасность при обслуживании.

Преимущества

• Объединяет две функции - автоматический выключатель и УЗО - экономит место в щите и упрощает проектирование.
• Электронный тип срабатывания - более точный и устойчивый к колебаниям напряжения, чем электромеханический аналог.
• Пломбируемые панели - предотвращают несанкционированный доступ к клеммам, важно для общественных и промышленных объектов.
• Скруглённые зажимы с насечками - минимизируют повреждение изоляции проводов при затяжке.
• Длительная гарантия - 84 месяца (7 лет) - один из самых длинных сроков среди аналогичных устройств.

Ограничения применения

Не предназначен для установки вне закрытого электрошкафа - степень защиты IP20 не защищает от влаги и пыли. Не подходит для цепей с постоянным током утечки (DC) - только для переменного (AC). Не следует использовать в качестве единственной защиты в цепях с очень высокой емкостной нагрузкой (например, большие массивы конденсаторов), так как может возникнуть ложное срабатывание. Также не рекомендуется применять в местах с частыми перепадами напряжения выше 6 кВ, хотя сам прибор выдерживает такие импульсы, длительные перенапряжения могут сократить срок службы электронной платы.

Примеры использования

• Защита группы розеток в кухне или ванной комнате - предотвращает удар током при пробое бытовой техники.
• Подключение станков с асинхронными двигателями - сочетание характеристики C и 63 А подходит для пусковых токов.
• Щитовая в производственном цеху - надёжная защита для нескольких линий, установленных на одной DIN-рейке.
• Жилой дом с несколькими этажами - используется в этажных щитах для автономной защиты каждой квартиры.

Практические советы

• Перед установкой проверьте соответствие сечения проводов - не используйте провода меньше 0,5 мм2 или больше 25 мм2.
• При подключении соблюдайте полярность: L - фаза, N - ноль. Обратное подключение может нарушить работу дифзащиты.
• Проверяйте тестовой кнопкой «T» каждые 3 месяца - это обязательное условие безопасности.
• Если в щите мало места - учтите, что АД-32 занимает 2 модуля, а не 1, как обычный УЗО.
• Для помещений с высокой влажностью (сауны, бассейны) лучше использовать дополнительно УЗО с дифтоком 30 мА - этот прибор рассчитан на 100 мА, что менее чувствительно для защиты людей.
• При замене старого автомата - убедитесь, что новый АД-32 совпадает по току, числу полюсов и характеристике срабатывания.
