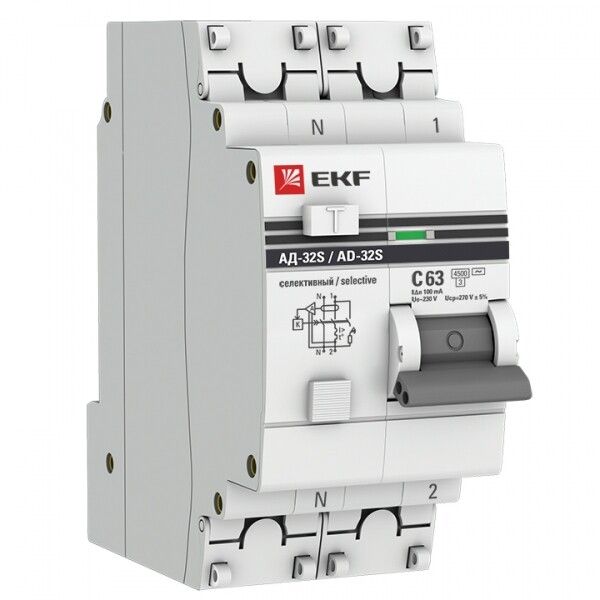

Выключатель автоматический дифференциального тока АД-32 (селективный) 1п+N 63A C 100мА тип AC PROxima | DA32-63-100S-pro EKF (замена - D63N26ES63C10

Автоматический дифференциальный выключатель АД-32 EKF PROxima - это комбинированный аппарат, совмещающий защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в бытовых и промышленных распределительных щитах, обеспечивает безопасность людей и оборудования в сетях 230 В переменного тока. Артикул da32-63-100s-pro соответствует серии АД-32.

Назначение и область применения

АД-32 EKF PROxima предназначен для защиты электрических цепей от:

• утечек тока (до 100 мА) - предотвращает поражение электрическим током;
• перегрузок и коротких замыканий - защищает проводку и оборудование;
• возгораний, вызванных длительными малыми утечками.

Применяется в жилых домах, офисах, производственных помещениях, на объектах с высокими требованиями к безопасности: кухни, ванные комнаты, мастерские, станции управления, системы освещения и силовые цепи с чувствительной нагрузкой.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать мощную нагрузку до 14 кВт при 230 В.
• Дифференциальный ток: 100 мА - срабатывает при утечках выше этого значения; подходит для групповой защиты нескольких потребителей.
• Полюса: 1P+N - отключает фазу и ноль одновременно, исключая опасный потенциал на нулевом проводе после срабатывания.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, двигатели с пусковыми токами.
• Отключающая способность: 4,5 кА - выдерживает токи КЗ до этой величины без повреждений.
• Напряжение: 230 В переменного тока, частота 50 Гц - стандарт для России и стран СНГ.
• Сечение провода: 0–25 мм2 - совместим с медными проводами всех распространённых сечений.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения.
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к грозовым и коммутационным скачкам.
• Класс токоограничения: 3 - снижает энергию КЗ, защищая подключенное оборудование.
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли; требует установки внутри закрытого щита.
• Рабочий диапазон температур: –40…+50 C - работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Ширина модуля: 2 модуля - занимает 36 мм в щите.
• Глубина монтажа: 40 мм - требуется свободное пространство за DIN-рейкой.

Совместимость и монтаж

АД-32 EKF PROxima монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать двухпозиционный зажим на рейке - аппарат легко вставляется и фиксируется без инструментов.

Подключение проводов осуществляется через скруглённые клеммы с насечками - обеспечивают плотный контакт даже при многожильных проводах. Сечение до 25 мм2 можно вводить без наконечников. Ноль и фаза подключаются строго согласно маркировке на корпусе.

Панель для пломбировки клемм позволяет запечатывать доступ к контактам - важно для объектов с контролируемым доступом (производственные площадки, ЖКХ).

Безопасность и стандарты

АД-32 EKF PROxima соответствует ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006) - международному стандарту на дифференциальные автоматы. Применяет класс 3 токоограничения и категорию перенапряжения III, что делает его подходящим для использования в местах с высокой вероятностью импульсных перенапряжений (например, рядом с крупными двигателями или источниками питания).

Корпус изготовлен из самозагасающего материала - не поддерживает горение. Электронная плата имеет усиленную защиту от радиопомех и импульсных воздействий, что особенно важно в промышленной среде.

Преимущества

• Селективность - при срабатывании одного автомата другие остаются включёнными, минимизируя простои.
• Индикаторное окно показывает состояние контакта: “I” - включено, “O” - отключено, цветной флажок указывает причину отключения (утечка или перегрузка).
• Кнопка возврата позволяет сбросить положение механизма после срабатывания от утечки - без необходимости отключать питание.
• Углубления на корпусе улучшают теплоотдачу - продлевают срок службы при постоянной работе на пределе.
• Монолитная лицевая панель исключает попадание пыли внутрь и повышает долговечность.

Ограничения применения

• Не предназначена для работы в открытых или влажных местах вне щита - степень защиты IP20 не допускает воздействия воды или пыли.
• Не подходит для цепей с постоянным током - работает только с переменным током типа AC.
• Не рекомендуется использовать как единственный защитный элемент на всей квартире/объекте - лучше применять селективную схему с координированной защитой.
• При использовании в системах TN-C (где PEN-проводник объединён) возможны ложные срабатывания - необходимо соблюдать требования ПУЭ и переходить на TN-S.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при пробое водонагревателя.
• Щит на этаже многоэтажного дома - селективный АД-32 отключает только аварийную ветку, сохраняя свет и розетки в других комнатах.
• Цех с деревообрабатывающими станками - защита от утечек на металлический корпус оборудования.
• Общественные туалеты, бассейны, котельные - где риск утечек повышен.

Практические советы

• Проверьте посадочный диаметр проводов перед подключением - максимальное сечение 25 мм2, меньшие провода (1,5–4 мм2) также надёжно фиксируются благодаря насечкам на клеммах.
• После монтажа обязательно протестируйте устройство кнопкой “T” - она имитирует утечку и проверяет работоспособность.
• При установке в щит с ограниченным пространством учтите глубину монтажа (40 мм) - не забудьте про зазор за рейкой.
• Для промышленных объектов используйте пломбы на клеммах - это соответствует нормам охраны труда и снижает риск несанкционированного вмешательства.
• АД-32 EKF PROxima рассчитан на 84 месяца гарантии - при правильном монтаже и эксплуатации служит более 10 лет.
