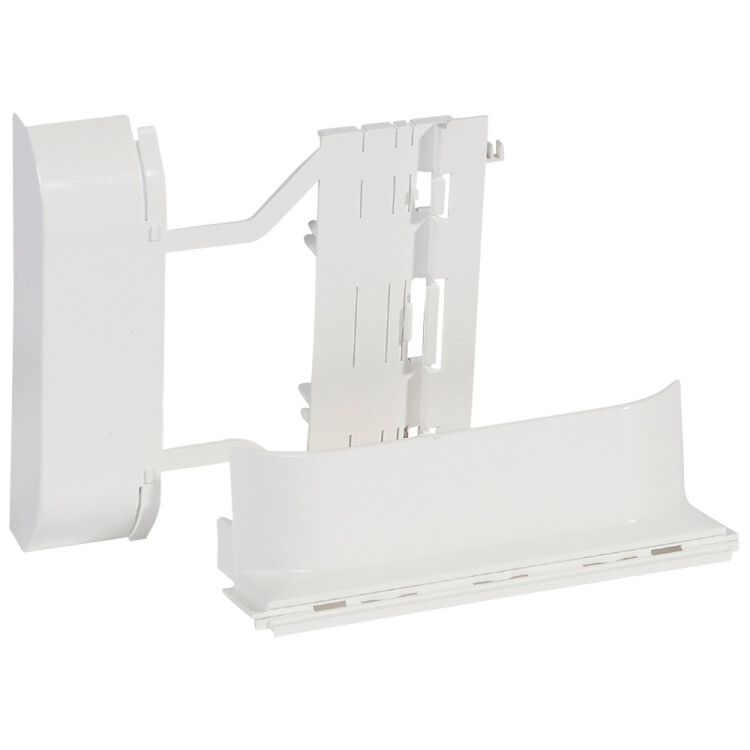

Блок выдвижной 4мод. для кабель-канала 20х12.5 Mosaic Leg 031702 Legrand

Панель выдвижная 4 модуля H10 для кабель-канала 20х12.5 от Legrand Euro - компактное решение для установки коммутационных устройств внутри кабель-канала, обеспечивает удобный доступ к кнопкам, переключателям и другим элементам без вскрытия корпуса.

Назначение и область применения

Панель выдвижная 4 модуля H10 предназначена для монтажа в стандартные кабель-каналы размером 20×12,5 мм. Она позволяет устанавливать четыре модуля автоматических выключателей, реле, тумблеры или другие устройства управления. Применяется в распределительных щитках, на стендах оборудования, в системах автоматизации и в местах, где требуется частый доступ к управлению - например, на станках, конвейерах, осветительных щитах или в бытовых шкафах.

Технические характеристики

• Количество модулей: 4 (стандартный шаг 17,5 мм)
• Высота: 12,5 мм - совпадает с высотой кабель-канала 20×12,5 мм
• Глубина: 32 мм - достаточна для размещения типовых модулей с проводами
• Материал: пластик - устойчив к механическим воздействиям, не проводит ток
• Цвет: чисто-белый - соответствует эстетике серий DLP и Mosaic
• Метод крепления: стандартный - фиксируется в канале за счет зажимов и боковых упоров

Совместимость и монтаж

Панель выдвижная 4 модуля H10 совместима исключительно с кабель-каналами Legrand серии DLP и Mosaic внутренним размером 20×12,5 мм. Установка происходит путём вставки панели в канал до характерного щелчка - фиксация осуществляется за счёт гибких защёлок по бокам. Для монтажа не требуются инструменты. Перед установкой проверьте, что глубина канала не меньше 32 мм - иначе панель не войдёт полностью. Модули устанавливаются после монтажа панели, через лицевую часть.

Преимущества

• Удобство обслуживания - панель выдвигается на 32 мм, позволяя легко подключить или заменить оборудование
• Экономия места - тонкая форма (12,5 мм) не увеличивает внешние габариты кабель-канала
• Интеграция с серией Mosaic - цвет и дизайн согласованы с другими элементами системы
• Надёжная фиксация - не выпадает при вибрации, не деформируется при температурных колебаниях

Ограничения применения

• Не подходит для кабель-каналов других производителей - даже если размер 20×12,5 мм, форма крепления может отличаться
• Не предназначен для установки в открытые щиты - работает только внутри закрытого кабель-канала
• Ограниченная нагрузка по массе - не рекомендуется использовать с тяжёлыми устройствами свыше 1,5 кг на модуль
• Работает при температуре от –10C до +40C - не для холодных помещений или нагреваемых зон

Примеры использования

• Щит управления насосной станцией - установлены три реле и один тумблер
• Осветительный щит в офисе - четыре выключателя света в одном канале
• Автоматизированный участок цеха - панель с кнопками старта/останова вдоль конвейера
• Бытовой шкаф с домашней АСУ - управление розетками и терморегулятором

Практические советы

• Перед покупкой измерьте внутреннюю высоту вашего кабель-канала - она должна точно равняться 12,5 мм
• Не используйте панель с модулями шире 17,5 мм - они не поместятся в 4-модульную рамку
• При прокладке проводов оставляйте запас 8–10 см - это предотвращает натяжение при выдвижении
• Панель выдвижная 4 модуля H10 от Legrand Euro лучше всего сочетается с модулями серии Mosaic - так сохраняется единый стиль
• Если нужна большая вместимость - рассмотрите панели на 6 или 8 модулей, но только при наличии подходящего по глубине канала
