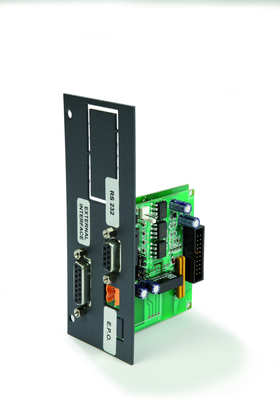

Адаптер AS400 (сухие контакты) для ИБП ДКС серии Solo MD MMB Trio TT DKC AS400MMD

Адаптер AS400 от DKC - плата с сухими контактами, предназначенная для удалённого мониторинга ИБП серий Solo, Trio и Extra. Устройство позволяет интегрировать источник бесперебойного питания в системы управления зданием или автоматизированные сети контроля, не требуя сложной настройки.

Назначение и область применения

Адаптер AS400 используется для передачи сигналов состояния ИБП через сухие контакты - то есть без напряжения, просто замыкая или размыкая цепь. Это удобно для подключения к системам АСУ ТП, охранно-пожарным сигнализациям, SCADA или другим устройствам, которые реагируют на дискретные входы. Подходит для моделей ИБП: Solo, Trio, Extra, Solo MD, Solo MMB, Trio TT. Применяется в офисах, серверных, медицинских учреждениях, промышленных объектах с автономными системами энергоснабжения.

Технические характеристики

• Тип компонента: сетевой интерфейс (плата сухих контактов)
• Форм-фактор: внутренняя плата, устанавливается в корпус ИБП
• Выходы: 5 сухих контактов (реле без потенциала)
• Работает совместно только с ИБП серий Solo, Trio, Extra, Solo MD, Solo MMB, Trio TT
• Не требует внешнего питания - питание берётся от самого ИБП
• Максимальный коммутируемый ток: до 1 А при 24 В постоянного тока

Совместимость и монтаж

Адаптер AS400 устанавливается внутри корпуса ИБП. Для этого необходимо:

• Отключить питание ИБП и выждать 5 минут для разрядки конденсаторов
• Открыть крышку корпуса ИБП согласно руководству пользователя конкретной модели
• Найти специальный разъём на материнской плате - он помечен как “AS400”
• Подключить адаптер плотно, до щелчка
• Закрыть корпус и включить ИБП

Внимание! Адаптер AS400 несовместим с другими сериями ИБП, даже если они имеют аналогичную мощность. Монтаж допускается только квалифицированным персоналом.

Преимущества

• Простая интеграция с существующими системами управления - не нужны протоколы Modbus или SNMP
• Надёжность: сухие контакты не подвержены помехам и скачкам напряжения
• Экономия времени: не требуется программирование или установка ПО
• Автоматическое определение состояний: отказ сети, батарея на пределе, перегрузка, режим байпас

Ограничения применения

• Не поддерживает передачу детализированной информации (например, уровень заряда батареи в %, температуру, время работы)
• Не работает с ИБП вне указанных серий - даже если модель внешне похожа
• Не предназначена для подключения нагрузок выше 1 А / 24 В
• Не обеспечивает удалённый доступ через Ethernet или Wi-Fi - только дискретные сигналы

Примеры использования

• Подключение к панели управления центром обработки данных - при отключении света система получает сигнал “На батарее” и запускает процедуру безопасного отключения серверов
• Интеграция с охранной сигнализацией: при длительном работе от батареи активируется тревога
• Связь с системой теплоснабжения: при сбое питания ИБП отправляет сигнал “Перегрузка”, чтобы отключить несущественные потребители

Практические советы

• Перед установкой проверьте, что ваш ИБП относится к одной из поддерживаемых серий - Solo MD, Trio TT и другие
• Не используйте адаптер AS400 для управления силовой нагрузкой - только для сигнализации
• Если контакты не срабатывают - проверьте целостность проводов и правильность подключения к контроллеру
• При использовании нескольких ИБП с AS400 - промаркируйте каждый канал, чтобы избежать путаницы в системе мониторинга
• Обновление прошивки ИБП не влияет на работу адаптера - он функционирует на уровне аппаратных контактов
