Адаптер для Keystone "Белое облако" "Avanti", 1 мод | 4400201 DKC ДКС

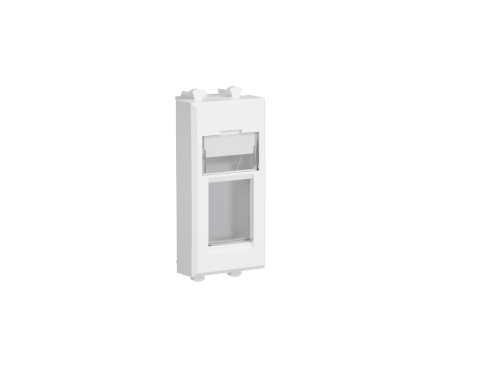

Адаптер для Keystone, 1 модульный, белое облако, DKC (артикул 4400201) предназначен для установки модулей Keystone в системы организации рабочих мест и пластиковые короба In-liner Front. Он обеспечивает фиксацию и эстетичную отделку при скрытой монтажной схеме, совместим с популярными сетевыми и телефонными модулями.

Назначение и область применения

Адаптер для Keystone, 1 модульный, белое облако, DKC используется для монтажа информационных розеток стандарта Keystone в системах организации рабочего места Sotto и коробах In-liner Front. Применяется там, где требуется скрытая установка с использованием рамок Avanti. Подходит для создания точек доступа Ethernet, телефона, видеонаблюдения и других устройств на базе модулей Keystone. Устанавливается в стеновые ниши или распределительные коробки глубиной от 45 мм.

Технические характеристики

• Количество модулей: 1
• Тип изделия: Накладка для электроустановочных изделий
• Цвет: Белое облако (глянцевая поверхность)
• Материал: Термопласт, без галогенов
• Габаритные размеры: 22,4 × 44,9 × 18,9 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Тип крепления: Винтовое через каркас Avanti (код 4400802)
• Способ монтажа: Скрытой установки
• Направление выхода: Прямолинейное
• Наличие поля для надписи: Да - позволяет помечать функции портов
• Защитное покрытие: Декоративное, устойчивое к царапинам

Совместимость и монтаж

Адаптер для Keystone, 1 модульный, белое облако, DKC работает исключительно с каркасами Avanti (например, код 4400912 для рамок и 4400802 для фиксации в коробках). Для монтажа необходимо:

• Закрепить каркас 4400802 внутри подрозетника глубиной ≥45 мм с помощью саморезов;
• Вставить адаптер в каркас до щелчка;
• Установить модуль Keystone внутрь адаптера - он защелкивается механически.

Поддерживает все стандартные модули Keystone с форм-фактором 1×1: RNK6AF90TL, RNK6AU180BK, RNK6AU180WH, RNK6F90TL, RNK6U180BK, RNK6U180WH, RNK5EF90TL, RNK5EU180BK, RNK5EU180WH. Адаптер не совместим с другими типами корпусов или системами монтажа вне серии Avanti.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в жилых и офисных помещениях. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Степень защиты IP20 допускает использование только в сухих помещениях без воздействия влаги и пыли. Не предназначено для наружного монтажа или помещений с высокой влажностью.

Преимущества

• Функциональная шторка предотвращает попадание пыли в контакты розетки, когда модуль не используется
• Глянцевая поверхность легко моется и сохраняет внешний вид
• Поле для надписи упрощает идентификацию портов - особенно важно в сложных системах
• Совместимость с широким спектром модулей Keystone делает его универсальным решением
• Экономит место в коробке благодаря компактным габаритам

Ограничения применения

• Не применяется без каркаса Avanti - самостоятельная установка невозможна
• Не подходит для поверхностного монтажа или открытых коробок
• IP20 запрещает использование в ванных комнатах, кухнях, на улице
• Не рассчитан на напряжение выше 220 В - нельзя использовать для силовых розеток
• Только для одиночных модулей - не поддерживает двойные или тройные сборки

Примеры использования

• Организация рабочего места сотрудника: интернет-розетка RJ45 + USB-зарядка в одном месте
• Кабельная система в офисном зале: несколько точек связи под столами с маркировкой портов
• Объединённая система: телефон, TV, LAN в одной нише с единым дизайном
• Монтаж в учебных классах, медицинских кабинетах, серверных шкафах с закрытой проводкой

Практические советы

• Перед монтажом проверьте глубину подрозетника - минимум 45 мм, иначе каркас не войдёт
• Используйте только оригинальные каркасы Avanti (4400802/4400912); аналоги могут не защёлкиваться
• При маркировке используйте этикетки, не повреждающие глянцевую поверхность
• Не затягивайте саморезы слишком сильно - можно деформировать термопластовый корпус
• Для многоточечных систем рекомендуется заказывать весь набор из одного партии - цвет “белое облако” может немного отличаться между сериями
