Адаптер на DIN рейку для модулей Keystone (для форм-фактора S19) | RNW1DIN DKC ДКС

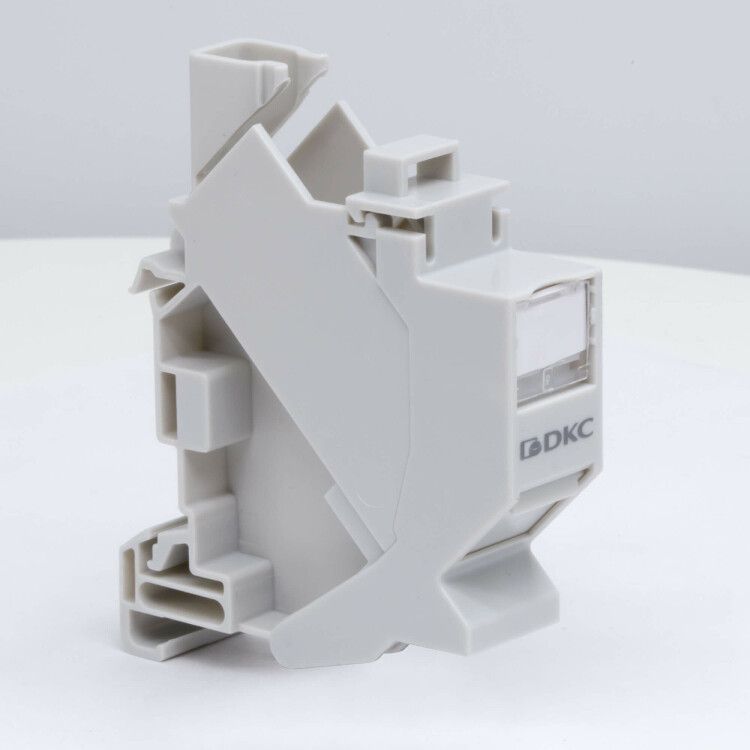

Адаптер на DIN-рейку для модулей Keystone (для модулей форм-фактора S19) от DKC позволяет устанавливать компактные коммуникационные модули в распределительных шкафах на стандартной DIN-рейке. Этот адаптер обеспечивает надёжное крепление модулей серии RAM telecom, таких как RNK5EF90TL, RNK6F90TL и RNK6AF90TL, сохраняя компактность и удобство обслуживания.

Назначение и область применения

Адаптер предназначен для фиксации модулей Keystone форм-фактора S19 на DIN-рейке в электрощитах, серверных шкафах и распределительных устройствах. Он используется там, где требуется интеграция сетевых, телефонных или сигнальных модулей в систему управления с жёстким монтажом. Подходит для объектов с ограниченным пространством: офисы, телеком-шкафы, промышленные автоматизированные системы.

Технические характеристики

• Форм-фактор: один стандартный модуль по DIN EN 60715 (ширина 17,5 мм)
• Материал корпуса: самозатухающий термопластик (UL94 V-0)
• Цвет: белый (стандартный)
• Масса: менее 15 г
• Рабочая температура: от –25C до +60C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)

Совместимость и монтаж

Адаптер совместим исключительно с модулями Keystone форм-фактора S19 от DKC:

• RNK5EF90TL
• RNK6F90TL
• RNK6AF90TL

Установка выполняется просто: адаптер защёлкивается на DIN-рейке типа TS35/7,5 или TS35/15. Модуль Keystone вставляется в переднюю часть адаптера до щелчка. Для демонтажа - слегка оттянуть фиксатор сзади и вытащить модуль. Нет необходимости в инструменте.

Безопасность и стандарты

Изготовлен из материалов, соответствующих нормам UL94 V-0 по горючести. Соответствует требованиям DIN EN 60715 для монтажа на DIN-рейку. Не предназначен для работы во взрывоопасных средах или под прямыми осадками.

Преимущества

• Экономит место в шкафу - заменяет громоздкие панели
• Не требует сверления или крепёжных элементов
• Поддерживает быстрый сервис и замену модулей без отключения питания
• Сохраняет единый внешний вид всей системы в шкафу

Ограничения применения

• Не подходит для модулей других форм-факторов (например, S18, S20, RJ45-блоки без стандарта S19)
• Не предназначена для наружной установки - отсутствует защита от влаги и пыли выше IP20
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Не совместим с модулями сторонних производителей, даже если они имеют аналогичный интерфейс

Примеры использования

• Установка VoIP-адаптеров в серверном шкафу
• Монтаж портов Ethernet или RS-485 в промышленных контроллерах
• Интеграция телефонных модулей в офисные распределительные щиты
• Добавление сигнализационных входов в систему автоматизации производства

Практические советы

• Перед монтажом проверьте, что модуль Keystone имеет маркировку “S19” - другие версии не войдут
• При групповой установке нескольких адаптеров соблюдайте зазор минимум 5 мм между ними для лучшего теплоотвода
• Для частой замены модулей выбирайте модели с цветовой маркировкой - так проще идентифицировать функционал
• Адаптеры можно комбинировать с другими компонентами серии RAM telecom - например, с блоками питания или фильтрами
• Не используйте силу при установке - если модуль не встаёт легко, проверьте соответствие форм-фактора
