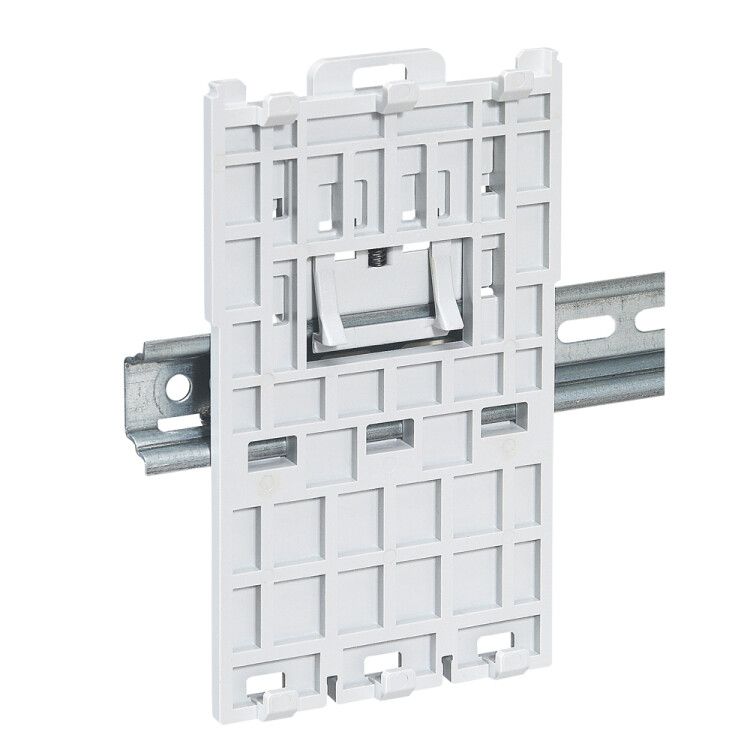

Адаптеры для монтажа DRX 250 на DIN-рейке - 3П | 027188 Legrand

Адаптеры для монтажа DRX 250 на DIN-рейке – 3П позволяют устанавливать модульные устройства серии DRX на стандартную DIN-рейку 35 мм, обеспечивая надёжное и компактное крепление. Бренд Legrand, артикул 027188, предназначен для профессионального монтажа в распределительных щитах.

Назначение и область применения

Эти адаптеры используются для фиксации плат монтажной серии DRX 250 на DIN-рейке. Они нужны там, где требуется установить устройство, изначально не имеющее собственного крепления к рейке — например, специализированные платы управления, интерфейсы или модули расширения. Подходят для сборки автоматических шкафов, промышленных контроллеров, систем учёта и автоматизации.

Технические характеристики

• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип адаптера: прямолинейный — не имеет изгибов, выступает прямо от рейки
• Тип изделия: плата монтажная — предназначена для фиксации элементов, которые сами не крепятся к рейке
• Количество позиций: 3 (позволяет установить три модуля DRX 250)

Совместимость и монтаж

Адаптеры совместимы исключительно с изделиями серии DRX 250. Устанавливаются на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для монтажа достаточно защёлкнуть адаптер на рейке до характерного щелчка. После этого на него крепится плата DRX 250 — она фиксируется винтами, указанными в документации к самой плате. Не требует дополнительных инструментов, кроме отвертки для крепления платы.

Преимущества

• Упрощают сборку щита: позволяют использовать модули DRX 250 в стандартизированной системе крепления
• Экономят место: компактная прямолинейная форма не занимает лишнего пространства
• Обеспечивают жёсткую фиксацию: предотвращают вибрацию и случайное смещение платы
• Имеют совместимость с продуктами Legrand — гарантируют соответствие требованиям безопасности и долговечность

Ограничения применения

• Не подходят для других серий, кроме DRX 250 — нельзя использовать с другими платами или модулями
• Работают только с DIN-рейкой 35 мм; несовместимы с более узкими или широкими рейками
• Не предназначены для внешней установки — не имеют защиты от пыли и влаги выше IP20
• Максимальная нагрузка определяется массой трёх установленных плат DRX 250 — не перегружать тяжёлыми компонентами

Примеры использования

• Промышленные панели управления на заводах — для установки плат контроля температуры или давления
• Щиты автоматики в ЖКХ — монтаж модулей связи и сигнализации
• Системы энергоучёта — фиксация плат сбора данных
• Лабораторные стенды — временная установка тестовых модулей

Практические советы

• Перед монтажом проверьте, что DIN-рейка плотно закреплена — слабая фиксация рейки вызывает люфт адаптера
• При установке нескольких адаптеров рядом оставляйте зазор минимум 5 мм между ними для доступа к винтам крепления плат
• Не используйте силовые инструменты для защёлкивания — это может повредить защёлки
• При замене платы DRX 250 снимайте её, а не адаптер — так сохраняете целостность крепления к рейке
• Артикул 027188 — единственный вариант адаптера для трёхпозиционной установки DRX 250 в линейке Legrand
