Адаптер крепления авт. выключателя Simon Connect S145

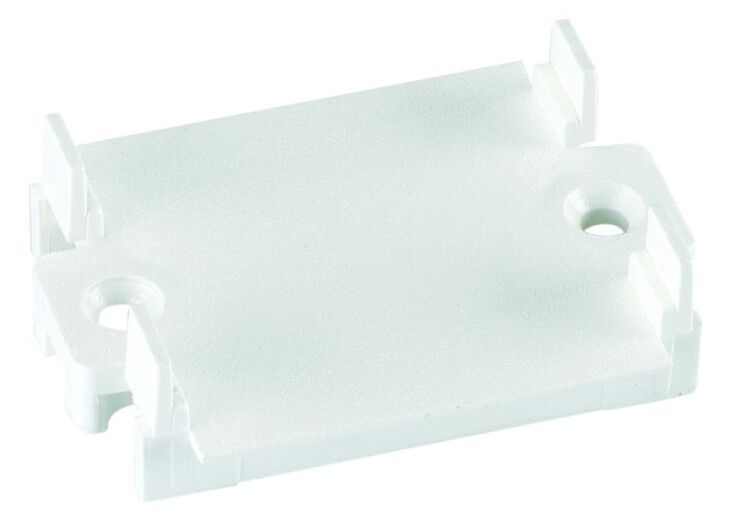

Адаптер крепления автоматического выключателя DIN формата SC, Simon Connect, совместимый с S195N, SMN, S-модуль - позволяет установить модульные автоматы на шину DIN, даже когда их корпус не имеет стандартной фиксации. Артикул s145 от бренда Simon обеспечивает надёжное крепление в распределительных щитах с ограниченным пространством.

Назначение и область применения

Адаптер предназначен для монтажа автоматических выключателей, которые сами по себе не оснащены защёлками для крепления на DIN-рейке. Он используется там, где требуется установить устройства типа S195N, SMN или других S-модулей в стандартную DIN-систему. Подходит для сборки щитов в жилых домах, офисах, промышленных объектах и системах управления оборудованием.

Технические характеристики

• Тип изделия: адаптер крепления
• Количество постов: 1
• Способ монтажа: скрытый - не выступает за габариты щита
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Материал: пластик - устойчив к механическим воздействиям, не проводит ток
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Цвет: серый - соответствует цветовой гамме компонентов Simon
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Адаптер совместим с автоматическими выключателями S195N, SMN и другими устройствами из семейства S-модуль. Монтаж осуществляется путём фиксации адаптера на DIN-рейке, после чего выключатель вставляется в него сверху. Крепление скрытое - не требует дополнительного места сбоку, что важно при плотной укладке элементов в щите. Для установки достаточно обычного инструмента: плоскогубцы или отвертка для фиксации выключателя в адаптере.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает контакт с токоведущими частями, но не предназначено для установки во влажных помещениях или на улице. Применяется только внутри закрытых распределительных щитов.

Преимущества

• Обеспечивает совместимость старых и новых моделей выключателей со стандартными DIN-рейками
• Скрытое крепление экономит место в щите - идеально для компактных решений
• Пластиковый корпус не деформируется при нормальных нагрузках и не влияет на электробезопасность
• Цвет и дизайн согласованы с продукцией Simon - обеспечивают единый внешний вид щита

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от влаги, пыли и перепадов температур выше +40C
• Поддерживает только однополюсные модели S-модуля; не подходит для двух- или трёхполюсных автоматов без специального адаптера
• Не заменяет функциональный автомат - лишь обеспечивает физическую фиксацию
• Не рекомендован для использования в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Замена устаревшего автомата S195N в существующем щите без переделки рейки
• Добавление нового защитного устройства в уже заполненный щит, где нет свободного места для стандартного крепления
• Работа с промышленными контроллерами, использующими S-модули в качестве коммуникационных или силовых интерфейсов

Практические советы

• Перед монтажом проверьте, чтобы посадочная часть адаптера точно совпадала с основанием вашего выключателя - особенно при использовании аналогов
• Не затягивайте фиксирующие элементы слишком сильно - это может повредить пластиковую основу адаптера
• Если щит установлен в помещении с высокой влажностью, дополнительно герметизируйте входы кабелей и используйте щиты с классом защиты IP54+
• Адаптер s145 от Simon лучше использовать в паре с оригинальными выключателями S195N/SMN - гарантирует долговечность контактов и точность фиксации
