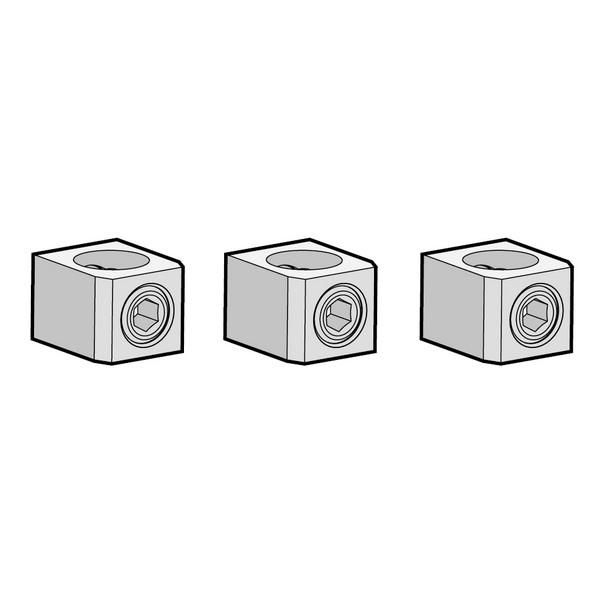

Адаптер переходник комплект 3 пол. под 1 провод IBT13; TD160 LS Electric 70821171801 LSIS

Адаптер переходник комплект 3 полюсный под 1 провод IBT13, TD160 от LS Electric позволяет подключить один силовой кабель вместо трёх к автоматическим выключателям серии TD и TS, упрощая сборку щитов и снижая нагрузку на клеммы.

Назначение и область применения

Адаптер IBT13, TD160 предназначен для замены трёх отдельных проводов на один входной кабель при подключении к автоматическим выключателям Susol серии TD и TS. Он используется там, где важно сэкономить место в распределительном щите, уменьшить количество соединений и повысить надёжность контакта. Подходит для установки в промышленных щитах, на станках, конвейерах и других объектах с высокой плотностью оборудования.

Технические характеристики

• Количество полюсов: 3
• Тип подключения: внутренний вывод в корпусе выключателя
• Поддерживаемые материалы кабеля: медь, алюминий, оголённые жилы
• Совместим с автоматическими выключателями серии TD и TS от LS Electric / LSIS
• Максимальная площадь сечения кабеля: не указана - требуется проверка по документации к выключателю

Совместимость и монтаж

Адаптер IBT13, TD160 устанавливается внутри корпуса автомата серии TD или TS. Для монтажа необходимо:

• Отключить питание и убедиться в отсутствии напряжения;
• Снять крышку выключателя согласно инструкции производителя;
• Закрепить адаптер на штатных креплениях внутри корпуса;
• Подключить один многожильный кабель (медный или алюминиевый) к центральному зажиму адаптера;
• Установить крышку обратно и проверить герметичность и фиксацию.

Не используйте адаптер с кабелями, имеющими изоляцию на конце - он рассчитан только на оголённые жилы. Убедитесь, что посадочный диаметр кабеля соответствует требованиям клемм автомата.

Безопасность и стандарты

Изделие соответствует общим требованиям безопасности для компонентов коммутационного оборудования. Прямых ссылок на международные стандарты (IEC, ГОСТ) в данных не указано - рекомендуется сверяться с сертификатами на основной автомат TD/TS, к которому применяется адаптер.

Преимущества

• Снижает число точек соединения - меньше вероятность перегрева и окисления контактов;
• Экономит пространство в щите за счёт замены трёх проводов одним;
• Ускоряет монтаж и обслуживание - достаточно затянуть один кабель вместо трёх;
• Работает с алюминием и медью - универсальность для различных типов проводки.

Ограничения применения

• Не совместим с автоматами вне серии TD и TS - даже от LS Electric;
• Не предназначена для подключения кабелей с изолированными концами - требуются оголённые жилы;
• Не регулируется токовая нагрузка - максимальный ток определяется характеристиками самого автомата;
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации кабеля.

Примеры использования

• Подключение одного мощного кабеля питания к группе автоматов TD в промышленном щите;
• Замена трёх отходящих проводов на один ввод в щит управления конвейером;
• Обновление старой проводки в цехе с использованием современных автоматов TD и существующего кабеля большого сечения.

Практические советы

• Перед установкой проверьте, чтобы кабель имел достаточную гибкость - жёсткий одножильный провод может повредить контактную систему;
• При работе с алюминиевым кабелем используйте антиоксидантную пасту для предотвращения окисления;
• После монтажа обязательно проверьте затяжку клемм через 5–10 дней - первоначальное оседание металла может ослабить контакт;
• Не используйте адаптер в качестве замены для отдельного распределительного модуля - он лишь упрощает подвод питания к автомату.
