Адаптер переходник комплект 3 пол. под 1 провод IBT23; TS250 LS Electric 70821172801 LSIS

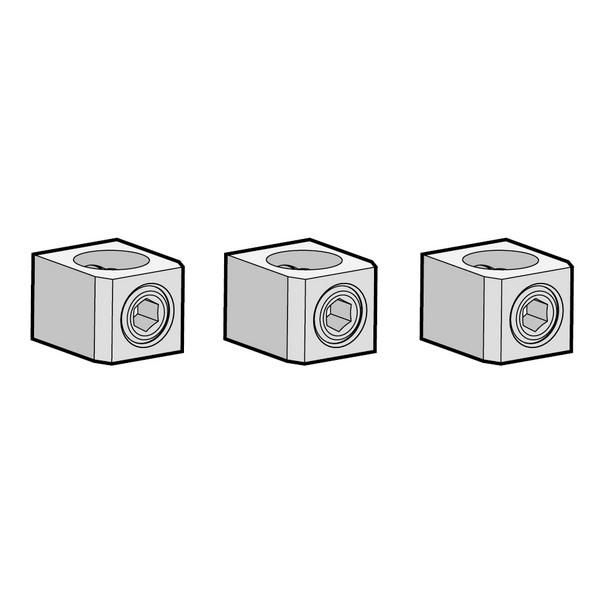

Адаптер переходник комплект 3 полюса под 1 провод IBT23, TS250 от LS Electric позволяет соединить три отдельных провода с одним входным контактом автоматического выключателя серии TD/TS, упрощая сборку распределительных щитов и снижая нагрузку на клеммы.

Назначение и область применения

Этот адаптер предназначен для подключения трёх одножильных проводов - медных или алюминиевых - к одной клемме автоматического выключателя. Он решает задачу, когда необходимо объединить несколько цепей на одном выходе автомата без перегрузки клеммы. Подходит для установки в щитах с автоматами серии TD и TS производства LS Electric и LSIS. Часто применяется в системах управления, на конвейерах, в промышленном оборудовании, где требуется компактная коммутация нескольких потребителей через один аппарат защиты.

Технические характеристики

• Количество полюсов: 3
• Тип подключения: внутренний вывод в корпусе
• Поддерживаемые материалы проводов: медь, алюминий
• Совместим с клеммами автоматических выключателей серии IBT23 и TS250
• Максимальный диаметр жилы: не указано - использовать только согласно допустимому сечению клеммы автомата

Совместимость и монтаж

Адаптер IBT23, TS250 совместим исключительно с автоматическими выключателями LS Electric и LSIS серий TD и TS. Устанавливается внутри корпуса аппарата перед подключением проводов. Для монтажа:

• Отключите питание и убедитесь в отсутствии напряжения.
• Удалите крышку клеммной колодки автомата.
• Закрепите адаптер в предусмотренном месте внутри корпуса - он фиксируется механически, без дополнительных креплений.
• Подсоедините три провода к соответствующим контактам адаптера - каждый полюс имеет отдельную зажимную точку.
• Подключите общий выход адаптера к клемме автомата.
• Проверьте надёжность всех соединений и закройте корпус.

Не используйте адаптер с другими моделями автоматов - несоответствие габаритов и формы клеммы может повредить оборудование или вызвать нагрев.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней компонентной сборки в электрооборудовании. Однако не является самостоятельным устройством защиты и не проходит отдельную сертификацию по IEC 60947. Его безопасность зависит от правильного монтажа и совместимости с сертифицированными автоматами серии TD/TS.

Преимущества

• Устраняет необходимость использования дополнительных клеммных блоков или перемычек.
• Сохраняет компактность сборки внутри корпуса автомата.
• Обеспечивает равномерное распределение тока между тремя проводами за счёт внутреннего дизайна контактов.
• Работает с алюминием и медью - универсальность для различных типов кабельной сети.

Ограничения применения

• Не предназначена для многожильных проводов - только одножильные оголённые жилы.
• Не рекомендовано применять в условиях повышенной вибрации без дополнительной фиксации проводов.
• Не следует использовать с автоматами других брендов - даже если они имеют аналогичное обозначение (например, “IBT23” от другого производителя).
• Не подходит для высокочастотных или импульсных нагрузок - только для постоянного и сетевого переменного тока до номинала автомата.

Примеры использования

• Подключение трёх двигателей малой мощности к одному тепловому реле в автомате TS250.
• Объединение сигналов трёх датчиков на одном входе автоматического выключателя в системе управления станком.
• Сборка распределительного шкафа с ограниченным местом - вместо трёх отдельных автоматов используется один с адаптером.

Практические советы

• Перед установкой проверьте сечение проводов - суммарное сечение не должно превышать максимальное, допустимое для клеммы автомата (обычно указывается в руководстве).
• Очищайте поверхность алюминиевых проводов от оксидной плёнки перед подключением - это предотвращает нагрев и плохой контакт.
• Не затягивайте клеммы адаптера слишком сильно - риск деформации металлических контактов.
• После монтажа проведите термографический контроль - особенно при первом включении под нагрузкой.
• Храните адаптер в сухом месте - влага может вызвать коррозию контактов, особенно при использовании алюминиевых проводов.
