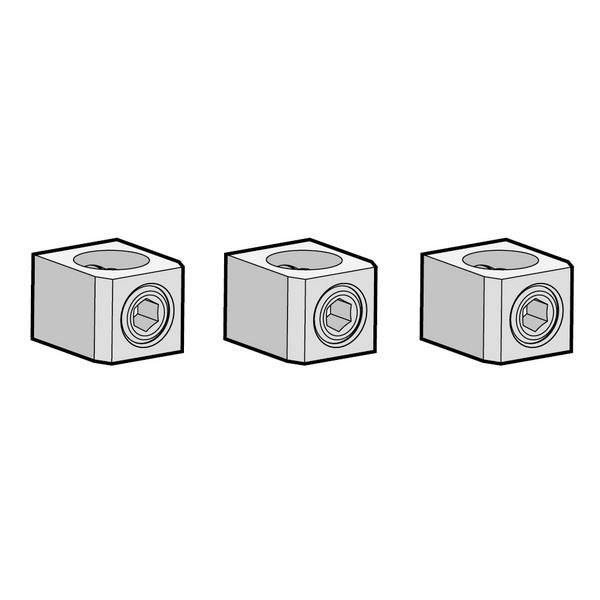

Адаптер переходник комплект 3 пол. под 1 провод SBT23; TS100; TS160; TS250 LS Electric 70821172811 LSIS

Адаптер переходник комплект 3 полюсный под 1 провод SBT23, TS100, TS160, TS250 от LS Electric позволяет подключить один внешний провод к трём внутренним контактам автоматических выключателей серии TD и TS, упрощая сборку распределительных щитов.

Назначение и область применения

Этот адаптер предназначен для соединения одного входного провода с тремя полюсами автомата - например, когда требуется передать фазу или ноль на несколько контактов внутри устройства без использования дополнительной шины. Подходит для установки в щитах с автоматическими выключателями LS Electric серий TD и TS. Часто применяется там, где важно минимизировать количество кабельных ответвлений и сохранить компактность монтажа.

Технические характеристики

• Количество полюсов: 3
• Поддерживаемые типы проводов: оголённые медные и алюминиевые
• Совместимость: автоматические выключатели LS Electric серии TD и TS
• Материал контактов: медная сплавная основа с покрытием для снижения окисления
• Работает при температуре от –25C до +70C

Совместимость и монтаж

Адаптер SBT23, TS100, TS160, TS250 устанавливается прямо во внутренние клеммы автоматических выключателей LS Electric. Для монтажа необходимо:

• Выключить питание и проверить отсутствие напряжения;
• Зачистить конец провода на длину около 8–10 мм;
• Вставить зачищенный провод в центральный зажим адаптера и затянуть винт моментом 0,4–0,6 Нм;
• Установить адаптер в соответствующую клемму автомата до характерного щелчка;
• Не допускать перегрузки по току выше номинала автомата, к которому он подключен.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC 60947-1 и IEC 60947-2 для коммутационных устройств. Материалы адаптера не поддерживают горение и имеют класс самозатухания V-0 по UL 94.

Преимущества

• Устраняет необходимость в перемычках между полюсами - экономит место в щите.
• Обеспечивает надёжный контакт благодаря одновременному зажиму всех трёх клемм одним проводом.
• Снижает риск ошибочного подключения из-за унифицированной формы и цветовой маркировки.
• Не требует специнструментов - достаточно обычной отвертки.

Ограничения применения

• Не многожильными проводами с гильзами - возможна потеря контакта при деформации.
• Не рекомендован для постоянной работы при нагрузке свыше 100 А - зависит от модели автомата.
• Не совместим с автоматами других брендов, кроме LS Electric (TD/TS).
• Не предназначена для использования вне закрытых электрошкафов - отсутствует степень защиты IP.

Примеры использования

• Передача одной фазы на три модуля УЗО в одном ряду щита.
• Подключение общего нулевого провода ко всем трём полюсам автоматического выключателя в системе TN-C-S.
• Сборка группового освещения, где одна линия питания делится на три выхода через автоматы серии TS.

Практические советы

• Выбирайте адаптер именно по серии вашего автомата - SBT23, TS100, TS160, TS250 отличаются формой клемм и глубиной посадки.
• Проверьте плотность зажима после монтажа - слабый контакт вызывает нагрев даже при номинальном токе.
• Не используйте этот адаптер вместо силовой шины - он рассчитан только на одноответвление, а не на распределение больших токов.
• При замене автомата всегда проверяйте соответствие нового устройства серии TD/TS - адаптер 70821172811 не работает с другими модификациями LS Electric.
