Стойка контактная ГЛЦИ.687211.005-03 В (2з) Кашин С0200168721100503000 КашинЗЭА

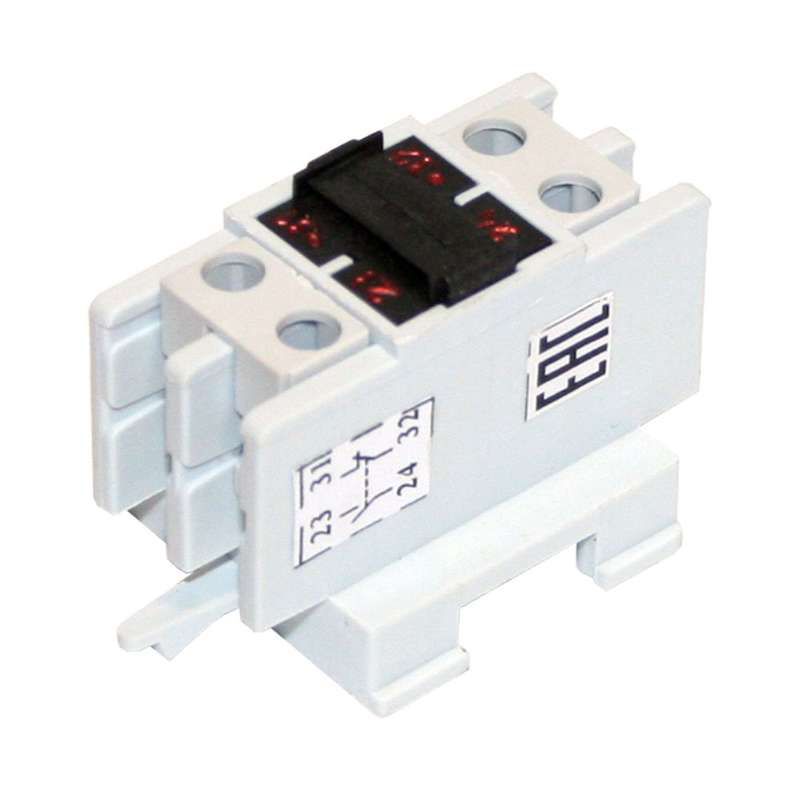

Стойка контактная ГЛЦИ.687211.005-03 В (2з) от КЗЭА - устройство для расширения числа вспомогательных контактов у промежуточных реле РЭП34 и контакторов серии ПМ12/ПМЛ, рассчитанных на ток до 10 А. Монтируется непосредственно поверх аппарата, обеспечивает надёжное соединение без внешней проводки.

Назначение и область применения

Стойка контактная ГЛЦИ.687211.005-03 В (2з) используется для добавления дополнительных вспомогательных контактов к уже установленным электромагнитным аппаратам. Она позволяет расширить функциональность реле РЭП34, контакторов ПМ12 и пускателей ПМЛ без замены основного устройства. Применяется в системах автоматизации, где требуется передача сигнала состояния (например, “включено” / “выключено”) в цепи управления, логические схемы или индикацию.

Технические характеристики

• Тип: стойка контактная, двухпозиционная (2з)
• Рабочий ток: до 10 А
• Напряжение: совместима с цепями переменного и постоянного тока (не указано - зависит от основного аппарата)
• Установка: крепится сверху на корпус реле или контактора
• Количество контактов: 2 пары (по 2 контакта - нормально открытый и нормально закрытый)
• Материал контактов: серебросодержащие сплавы (стандарт для надёжной коммутации)

Совместимость и монтаж

Стойка контактная ГЛЦИ.687211.005-03 В (2з) совместима исключительно с аппаратами следующих типов:

• Промежуточные реле РЭП34
• Контакторы и пускатели серии ПМ12
• Контакторы и пускатели серии ПМЛ

Монтаж выполняется вручную: стойка плотно фиксируется на верхнюю часть аппарата по специальным направляющим. Соединение происходит через штыревые контакты внутри корпуса - никаких болтов или проводов не требует. Для установки необходимо выключить питание и убедиться, что основной аппарат полностью отключен.

Преимущества

• Не требует внешних проводов - снижает риск ошибок при сборке
• Увеличивает количество доступных контактов без замены основного устройства
• Обеспечивает механическую синхронизацию с главными контактами аппарата
• Высокая надёжность за счёт жёсткой связи с базовым механизмом
• Поддерживает работу в условиях вибраций - благодаря прочному креплению

Ограничения применения

• Не применяется с другими моделями реле или контакторов вне серий РЭП34, ПМ12, ПМЛ
• Не предназначен для работы с токами выше 10 А - перегрузка вызывает оплавление контактов
• Не имеет собственной защиты от перенапряжений - требует внешнего подавления импульсов в чувствительных цепях
• Не допускается установка более одной стойки на один аппарат (кроме реверсивных пар)
• Не работает в качестве самостоятельного коммутирующего элемента - только как дополнение

Примеры использования

• На станке с ПМ12: одна стойка даёт сигнал “двигатель запущен” для индикации на пульте
• В реверсивной схеме: две стойки устанавливают на два контактора - чтобы контролировать положение переключения
• В системе безопасности: контакты стойки используются для блокировки пуска при наличии аварии
• В логических схемах: сигнал с контактов стойки подаётся на PLC для формирования последовательности операций

Практические советы

• Перед установкой проверьте, что основной аппарат (РЭП34, ПМ12 или ПМЛ) находится в выключенном состоянии и отключён от сети
• Убедитесь, что посадочные площадки на аппарате чистые - грязь или оксиды могут нарушить контакт
• При использовании в реверсивных схемах - устанавливайте по одной стойке на каждый из двух контакторов, не путайте их местоположение
• Не используйте стойку в средах с высокой запылённостью без дополнительной герметизации - хотя она не имеет IP-защиты, её контакты чувствительны к загрязнениям
• При замене старых стойк - сохраните ориентацию: новые должны быть установлены так же, как и прежние, чтобы не нарушить логику схемы
