Аксессуары для клемм NO-224-21 ЭРА Коннектор кабельный T-образный IP68 5-Pin | Б0043939

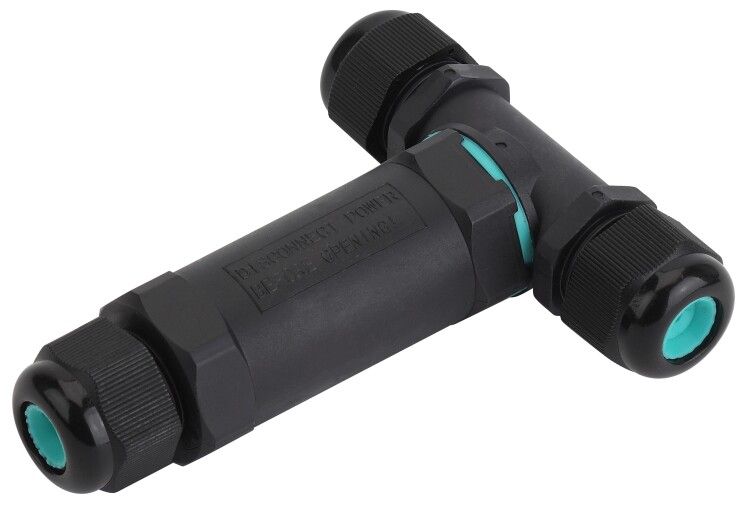

Коннектор кабельный T-образный IP68 5-Pin NO-224-21 от ЭРА предназначен для надёжного и герметичного ответвления кабеля в условиях повышенной влажности, подземной прокладки или на улице. Этот коннектор сохраняет целостность электрической цепи даже при постоянном контакте с водой, что делает его идеальным решением для сложных сред.

Назначение и область применения

Коннектор кабельный T-образный IP68 5-Pin NO-224-21 используется для создания трёхточечного соединения: один вход и два выхода. Он позволяет безопасно ответвить кабель от основной магистрали без нарушения герметичности. Подходит для подключения оборудования, работающего во влажной или агрессивной среде: уличные фонари, насосные станции, системы автоматического полива, подземные кабельные трассы, промышленные конвейеры.

Технические характеристики

• Тип соединения: резьбовой - обеспечивает плотное и долговечное крепление без дополнительных средств фиксации
• Количество контактов: 5 - соответствует количеству жил, поддерживает полноценное подключение пятипроводных кабелей
• Номинальное напряжение: 660 В - допустимо применение в сетях до 660 В переменного тока
• Номинальный ток: 42 А - выдерживает нагрузки до 42 ампер без перегрева
• Диапазон сечений кабеля: 0,5–4 мм2 - совместим с проводами от 0,5 до 4 квадратных миллиметров
• Диаметр основного и ответвительного кабеля: 4–6 мм - оптимальная посадка для кабелей этого размера
• Степень защиты: IP68 - полностью защищён от пыли и возможен длительный контакт с водой, включая погружение
• Способ монтажа: на поверхность - крепится болтами или шпильками к стенке, корпусу, щиту

Совместимость и монтаж

Коннектор кабельный T-образный IP68 5-Pin NO-224-21 рассчитан на монтаж на плоскую поверхность. Для установки используйте крепёж, подходящий по диаметру отверстий в корпусе. Перед сборкой зачистите жилы кабеля, вставьте их в гнёзда и затяните резьбовые зажимы равномерно - избыточное усилие повредит контакты. Убедитесь, что внешний диаметр кабеля попадает в диапазон 4–6 мм: слишком толстый кабель не войдёт, слишком тонкий - не будет герметично зажат. Каждый канал имеет свою резьбовую пробку - не заменяйте их между собой.

Безопасность и стандарты

Коннектор соответствует требованиям к герметизации IP68, что гарантирует безопасную работу в условиях высокой влажности, прямого воздействия воды и запылённости. Материалы корпуса - термостойкая пластмасса и медные контакты с антикоррозийным покрытием. Напряжение 660 В и ток 42 А позволяют использовать устройство в соответствии с нормами для промышленного и уличного электрооборудования. Сертификация соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1.

Преимущества

• Герметичность IP68 - работает под водой, в сыром грунте, в дождь
• Устойчивость к механическим нагрузкам - прочный корпус не деформируется при монтаже
• Минимальные габариты - легко помещается в ограниченном пространстве
• Чёткое разделение потоков - три отдельных канала предотвращают путаницу при подключении
• Не требует сварки или пайки - всё соединение выполняется механически

Ограничения применения

Коннектор кабельный T-образный IP68 5-Pin NO-224-21 не предназначен для:

• Подключения кабелей с сечением менее 0,5 мм2 или более 4 мм2 - риск плохого контакта или разрыва уплотнения
• Использования в средах с агрессивными химическими веществами (например, кислоты, растворители) - материал корпуса не устойчив к таким воздействиям
• Применения в качестве распределительной коробки - он не содержит внутренних коммутирующих элементов, только соединение
• Монтажа в местах с частыми ударными нагрузками - хотя корпус прочный, он не является взрывозащищённым

Примеры использования

• Подключение трёх уличных светильников к одной магистрали в парке
• Ответвление питания для датчиков уровня воды в подвале
• Соединение кабелей в системе автономного полива с подземной прокладкой
• Обеспечение герметичного доступа к контроллеру вентиляции на крыше
• Разводка сигналов управления в промышленных станках с влажной средой

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля 4–6 мм - это критически важно для герметичности
• Затягивайте резьбу руками до упора, затем ещё четверть оборота ключом - переусиливать нельзя
• Используйте только кабели с одножильной или многожильной медной жилой - алюминий несовместим
• После установки протестируйте соединение мультиметром на отсутствие обрыва и замыкания
• При необходимости обслуживания - открутите крышку, не снимая весь коннектор с поверхности
• Храните в сухом месте - даже при IP68, длительное хранение в воде снижает срок службы уплотнителей
