Аксессуары для клемм NO-224-24 ЭРА Клемма СМК компактная серии 204, 4 отверстия, 0,5-2,5 мм2 (упак | Б0043942

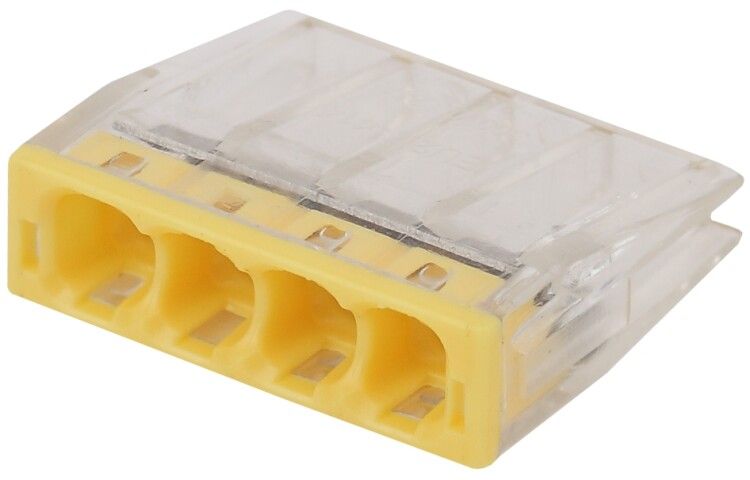

Клемма строительно-монтажная СМК компактная серии 204, 4 отверстия, 0,5-2,5 мм² (упаковка 100 штук) от бренда ЭРА предназначена для надёжного соединения одножильных и многожильных проводов с наконечником в распределительных коробках, щитах и на оборудовании. Её компактный формат и высокая плотность контактов делают её удобным решением для плотной укладки в ограниченном пространстве.

Назначение и область применения

Клемма строительно-монтажная СМК компактная серии 204 используется для присоединения и ответвления медных и алюминиевых проводников в сетях переменного тока 50 Гц с напряжением до 400 В. Подходит для работы в распределительных коробках, электрических щитах, пультах управления, бытовых и промышленных устройствах. Особенно эффективна там, где важно сохранить минимальный объём монтажного пространства.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5–2,5 мм²
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Диаметр кабеля: 0,8–1,8 мм
• Количество контактных отверстий: 4
• Способ монтажа: втычной (запирающий механизм фиксирует провод при введении)
• Материал корпуса: самозатухающий пластик (не поддерживает горение)
• Цвет: прозрачный — позволяет визуально контролировать состояние соединения
• Совместима с однопроволочными проводниками: да

Совместимость и монтаж

Клемма строительно-монтажная СМК компактная серии 204 монтируется путём введения подготовленного провода в одно из четырёх отверстий до характерного щелчка — запирание происходит за счёт внутреннего зажимного механизма. Для многожильных проводов требуется предварительная установка наконечника. Установка не требует инструментов — достаточно рук. Клемма крепится на DIN-рейку через выступы на корпусе, совместимые со стандартными рейками шириной 35 мм.

Безопасность и стандарты

Корпус выполнен из самозатухающего материала, соответствующего требованиям UL94 V-0 — материал не распространяет пламя при возгорании. Номинальные значения напряжения и тока обеспечивают безопасную работу в бытовых и коммерческих системах. Прозрачная оболочка снижает риск перегрева благодаря возможности визуального контроля состояния контактов.

Преимущества

• Четыре контакта в одном модуле — минимизация числа элементов в щите
• Компактные габариты — оптимальны для плотной сборки в малогабаритных коробках
• Прозрачный корпус — позволяет легко проверить качество соединения без вскрытия
• Втычной монтаж — не требует отверток, ускоряет работу монтажника
• Устойчивый к нагреву пластик — повышает долговечность и безопасность

Ограничения применения

• Не предназначен для многожильных проводов без наконечников — возможен плохой контакт и перегрев
• Не рекомендован для постоянного воздействия температур выше +60 °C — может терять прочность
• Не подходит для силовых цепей свыше 24 А — превышение нагрузки вызывает перегрев и деформацию
• Запрещено использовать в условиях повышенной влажности без герметизации — не имеет защиты IP

Примеры использования

• Распределительные коробки в жилых домах — соединение освещения и розеток
• Щитовые комнаты в офисах — ответвление групповых линий
• Станки и автоматические линии — подключение датчиков и слаботочных цепей
• Системы видеонаблюдения — присоединение камер и блоков питания

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм — слишком длинный конец может замкнуть соседние контакты
• Используйте только однопроволочные провода или многожильные с обжатыми наконечниками — иначе контакт будет нестабильным
• Проверьте, что провод полностью вошёл — он должен защёлкнуться с характерным щелчком
• При использовании в щитах с большим количеством клемм — располагайте их с зазором 5–10 мм между рядами для лучшего теплоотвода
• Упаковка содержит 100 штук — идеальна для крупных объектов; храните в сухом месте, избегая прямого солнца
