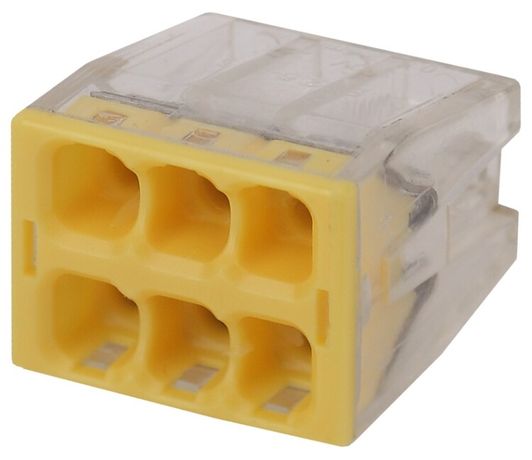

Аксессуары для клемм NO-224-32 ЭРА Клемма СМК компактная серии 206, 6 отверстий, 0,5-2,5 мм2 (упак | Б0043950

Клемма СМК компактная серия 206, 6 отверстий, 0,5-2,5 мм2 NO-224-32 от бренда ЭРА предназначена для надёжного соединения одножильных и многожильных проводов с наконечниками в распределительных коробках, щитах и на оборудовании. Её компактный формат и высокая плотность контактов делают её удобным решением для ограниченного пространства.

Назначение и область применения

Клемма СМК компактная серия 206, 6 отверстий, 0,5-2,5 мм2 NO-224-32 используется для присоединения и ответвления проводников в электрических цепях переменного тока частотой 50 Гц и напряжением до 400 В. Подходит для медных и алюминиевых одножильных проводов, а также многожильных проводов с опрессованными наконечниками. Часто применяется в силовых шкафах, автоматических выключателях, устройствах управления, осветительных системах и промышленном оборудовании.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5–2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Диаметр провода: 0,8–1,8 мм
• Количество контактов: 6
• Способ монтажа: втычной (на DIN-рейку)
• Материал корпуса: самозатухающий пластик
• Цвет: прозрачный - позволяет визуально контролировать состояние соединений
• Поддерживает однопроволочные проводники: да

Совместимость и монтаж

Клемма СМК компактная серия 206, 6 отверстий, 0,5-2,5 мм2 NO-224-32 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется путём защёлкивания - достаточно совместить фиксаторы с рейкой и слегка надавить. Для подключения провода ослабьте зажимной винт, вставьте жилу на нужную глубину, затем затяните до упора. Не используйте инструменты с острыми кромками - можно повредить внутренние контакты. Каждый контакт рассчитан на один провод - параллельное подключение нескольких жил в одно отверстие запрещено.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени при перегреве. Соответствует требованиям безопасности для оборудования класса II. Напряжение 400 В и ток 24 А соответствуют нормам для бытовых и промышленных сетей. Прозрачная крышка обеспечивает контроль состояния соединений без вскрытия.

Преимущества

• Высокая плотность: 6 контактов в минимальном объеме - идеальна для плотной компоновки в щитах
• Прозрачный корпус - позволяет видеть качество зажима и наличие окисления
• Устойчивый к нагреву материал - безопасен при длительной нагрузке
• Лёгкий и быстрый монтаж - не требует специальных инструментов
• Совместим с медью и алюминием - универсальное решение для различных типов проводов

Ограничения применения

• Не предназначен для многожильных проводов без наконечника - возможен выход из строя при плохом контакте
• Запрещён монтаж в условиях постоянного воздействия воды, масел или химически активных сред - не имеет защиты IP
• Не рекомендован для цепей с импульсными нагрузками выше 24 А - возможен перегрев
• Не подходит для установки вне закрытых щитов - отсутствует внешняя защита

Примеры использования

• Распределительные щиты в квартирах и офисах - ответвление групп освещения
• Панели управления станков - подключение датчиков и исполнительных механизмов
• Системы кондиционирования - соединение проводов терморегуляторов
• Осветительные системы - коммутация цепей LED-светильников
• Аварийные системы - подключение резервных линий питания

Практические советы

• Перед монтажом проверяйте диаметр провода - он должен попадать в диапазон 0,8–1,8 мм. Слишком тонкая жила может плохо зажиматься, слишком толстая - повредить контакт
• Используйте только отвёртки с плоскими лезвиями - крестовые могут проскальзывать и повредить головку винта
• При работе с алюминием - обязательно используйте антиоксидантную пасту, чтобы предотвратить окисление
• Не затягивайте винты чрезмерно - это деформирует контакт и снижает срок службы
• При замене старой клеммы - отключите питание и проверьте отсутствие напряжения тестером
• Клемма СМК компактная серия 206, 6 отверстий, 0,5-2,5 мм2 NO-224-32 - отличный выбор, когда важна компактность и надёжность, но не требуется повышенная степень защиты
