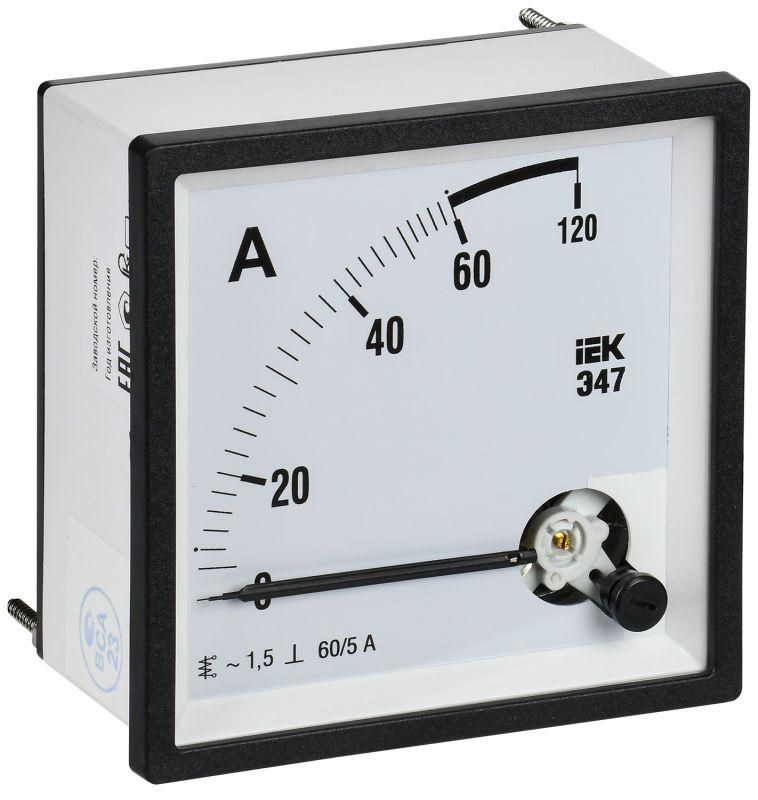

Амперметр Э47 60/5А кл. точн. 1,5 96х96мм | IPA20-6-0060-E IEK

Амперметр Э47 60/5А класс точности 1,5 96×96 мм - аналоговый измерительный прибор от IEK, предназначен для контроля тока в сетях переменного напряжения до 60 А. Устройство монтируется на щиты и работает совместно с токоограничивающими трансформаторами, что делает его удобным решением для промышленных и бытовых распределительных устройств.

Назначение и область применения

Амперметр Э47 60/5А класс точности 1,5 96×96 мм используется для визуального наблюдения за величиной тока в цепях переменного тока. Применяется в низковольтных распределительных шкафах на объектах различного типа: жилые дома, офисы, заводы, торговые центры. Подключается через трансформатор тока (ТТ), поэтому подходит для измерения больших токов при использовании вторичного тока 5 А.

Технические характеристики

• Диапазон измерений: 0–60 А (по первичному току); соответствует вторичному току 5 А при работе с трансформатором
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Тип тока: переменный (AC)
• Исполнение: на переднюю панель, с установочным размером 96×96 мм
• Трансформаторное включение: да - требует подключения через трансформатор тока
• Модульное исполнение: да - позволяет использовать в стандартизированных модульных шкафах
• Максимальное отклонение стрелки: 90° - обеспечивает четкий угол считывания показаний
• Защита от помех: металлический экран вокруг катушки снижает влияние внешних магнитных полей
• Сертификация: есть - внесен в Госреестр средств измерений, соответствие ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3, ТУ 4223-023-18461115-2008

Совместимость и монтаж

Амперметр Э47 60/5А класс точности 1,5 96×96 мм рассчитан на установку в панели с проемом 92×92 мм. Монтаж осуществляется фиксацией сзади с помощью двух зажимов. Обязательно использование трансформатора тока с номиналом 60/5 А - вторичная обмотка подключается к клеммам прибора. Кабели должны иметь достаточную гибкость для подключения к задним контактам. Недопустимо подключение напрямую к сети выше 60 А - требуется обязательное применение ТТ.

Безопасность и стандарты

Амперметр Э47 60/5А класс точности 1,5 96×96 мм произведен в соответствии с российскими нормами безопасности и метрологии. Сертифицирован как средство измерений, имеет официальное утверждение типа. Защита от внешних магнитных полей реализована металлическим экранированием. Соответствует требованиям к надежности и долговечности для работы в условиях повышенной вибрации и перепадов температур, характерных для промышленных щитов.

Преимущества

• Высокая механическая прочность корпуса и стекла - выдерживает удары и нагрузки при монтаже
• Чёткая шкала с крупными делениями - легко читаются показания даже при плохом освещении
• Стандартный форм-фактор 96×96 мм - совместим с большинством существующих щитов и панелей
• Работа без внешнего питания - полностью автономна благодаря электромагнитному принципу действия
• Подтвержденная точность класса 1,5 - допустима для учета и контроля в промышленных системах

Ограничения применения

• Не постоянный ток - только для AC
• Обязательно требует трансформатор тока 60/5 А - нельзя подключать напрямую к проводнику
• Не рекомендован для мест с частыми резкими колебаниями тока свыше 60 А - возможны повреждения механизма
• Не является взрывозащищённым - не применяется во взрывоопасных зонах без дополнительной защиты
• Не подлежит ремонту - при выходе из строя замена только полная

Примеры использования

• Контроль тока на входе в распределительный щит многоквартирного дома
• Индикация нагрузки на двигателе насосной станции с ТТ 60/5 А
• Наблюдение за потреблением энергии на участках конвейера на заводе
• Фиксация рабочего тока в автоматических рубильниках и контакторах

Практические советы

• Выбирая трансформатор тока, проверьте коэффициент преобразования - он должен точно соответствовать 60/5 А
• При монтаже соблюдайте минимальный радиус изгиба провода к клеммам - чтобы не повредить выводы
• Не затягивайте клеммы слишком сильно - можно деформировать медные контакты внутри прибора
• Перед запуском системы проверьте целостность цепи вторичной обмотки ТТ - разрыв вызывает опасное высокое напряжение
• Замените прибор, если стрелка “зависает” или не возвращается к нулю - это указывает на износ механизмов
