Амперметр Э47 40/5А кл. точн. 1,5 96х96мм | IPA20-6-0040-E IEK

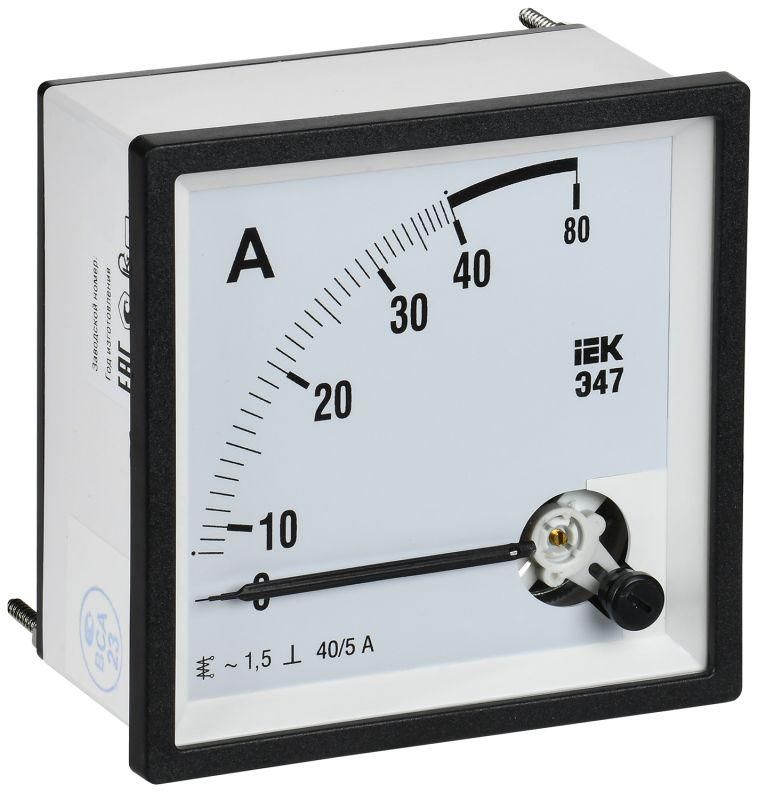

Амперметр Э47 40/5А класс точности 1,5 96×96 мм - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в сетях переменного тока до 40 А. Устанавливается на переднюю панель шкафа и работает через трансформатор тока. Артикул ipa20-6-0040-e соответствует сертифицированному типу средства измерений.

Назначение и область применения

Амперметр Э47 40/5А класс точности 1,5 96×96 мм используется для измерения силы тока в низковольтных распределительных сетях. Применяется в щитах управления, распределительных пунктах, на производствах, в офисных зданиях и жилых комплексах. Подходит для мониторинга нагрузки на линии, диагностики перегрузок и обеспечения безопасности электросистем.

Технические характеристики

• Класс точности: 1,5 - максимальная погрешность измерения составляет +-1,5% от верхнего предела шкалы (40 А), что соответствует допустимому уровню для промышленного учета;
• Тип тока: переменный (AC) - не предназначен для постоянного тока;
• Номинальный диапазон: 0–40 А - шкала рассчитана на измерение токов до 40 ампер;
• Включение: через трансформатор тока - сам прибор не подключается напрямую к сети, требует внешний ТТ с выходом 5 А;
• Габариты: 96 × 96 мм - стандартный формат для установки в панели по ГОСТ;
• Максимальное отклонение стрелки: 90° - угол поворота указателя обеспечивает четкое считывание показаний;
• Исполнение: на переднюю панель - корпус имеет фланец для крепления в отверстие 92×92 мм;
• Модульное исполнение: да - совместим с модульными шкафами и DIN-рейками через адаптеры;
• Сертификация: есть - прибор внесен в Госреестр средств измерений, соответствует ГОСТ 30012.1, 8711, 22261 и другим нормам РФ.

Совместимость и монтаж

Амперметр Э47 40/5А класс точности 1,5 96×96 мм требует подключения через трансформатор тока (ТТ) с вторичным током 5 А. Непосредственно к проводам питания он не подключается. Монтаж выполняется в панель с вырезом 92×92 мм. Крепление осуществляется двумя болтами через фланец. Для установки в модульные шкафы применяют специальные переходные рамки. Обязательно соблюдать полярность подключения ко вторичной обмотке ТТ - выводы “S1” и “S2” должны быть правильно соединены с клеммами прибора.

Безопасность и стандарты

Амперметр Э47 40/5А класс точности 1,5 96×96 мм произведен в соответствии с требованиями ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Сертифицирован как средство измерений и включен в Государственный реестр. Защита от внешних магнитных полей обеспечивается металлическим экранирующим кожухом вокруг катушки. Прибор не содержит опасных напряжений на лицевой поверхности - безопасен при обслуживании.

Преимущества

• Высокая надежность благодаря механической электромагнитной системе - нет электроники, которая может выйти из строя от помех или скачков напряжения;
• Стабильность показаний даже при длительной работе под нагрузкой;
• Не требуется внешнее питание - работает исключительно за счет измеряемого тока через ТТ;
• Легко читаемый аналоговый индикатор - не зависит от качества экрана или батарей;
• Поддержка стандартизированного формата 96×96 мм - легко заменить на любой другой прибор такого же габарита.

Ограничения применения

• Работает только с переменным током - нельзя использовать в цепях постоянного тока;
• Требует обязательного подключения через трансформатор тока - невозможно применить без него;
• Не подходит для измерения токов выше 40 А - при превышении возможна деформация механизма;
• Низкая чувствительность к малым изменениям тока - менее удобен для точного регулирования, чем цифровые аналоги;
• Не рекомендован для мобильных или вибрационных устройств - удары и сотрясения могут вызвать смещение стрелки или повреждение механизма.

Примеры использования

• Контроль тока на входе распределительного щита в административном здании;
• Измерение нагрузки на двигатель насоса в системе водоснабжения;
• Мониторинг потребления энергии на участке конвейера на заводе;
• Установка в автоматическом выключателе с функцией наблюдения за токовой нагрузкой;
• Замена старого аналогового прибора в существующих щитах без переделки панели.

Практические советы

• Выбирая трансформатор тока, убедитесь, что его номинальный первичный ток соответствует вашей линии, а вторичный - 5 А, чтобы совпадать с входом амперметра Э47 40/5А;
• При монтаже проверьте плотность контактов на клеммах ТТ - плохой контакт увеличивает погрешность и нагрев;
• Не используйте прибор рядом с мощными источниками магнитного поля (например, трансформаторами высокой мощности) - хотя есть экран, сильные поля могут влиять на точность;
• При замене устаревшего прибора сохраните оригинальную схему подключения - меняйте только на тот же тип и класс точности;
• Для долговечности избегайте частых перегрузок - даже кратковременные превышения 40 А снижают срок службы механизма.
