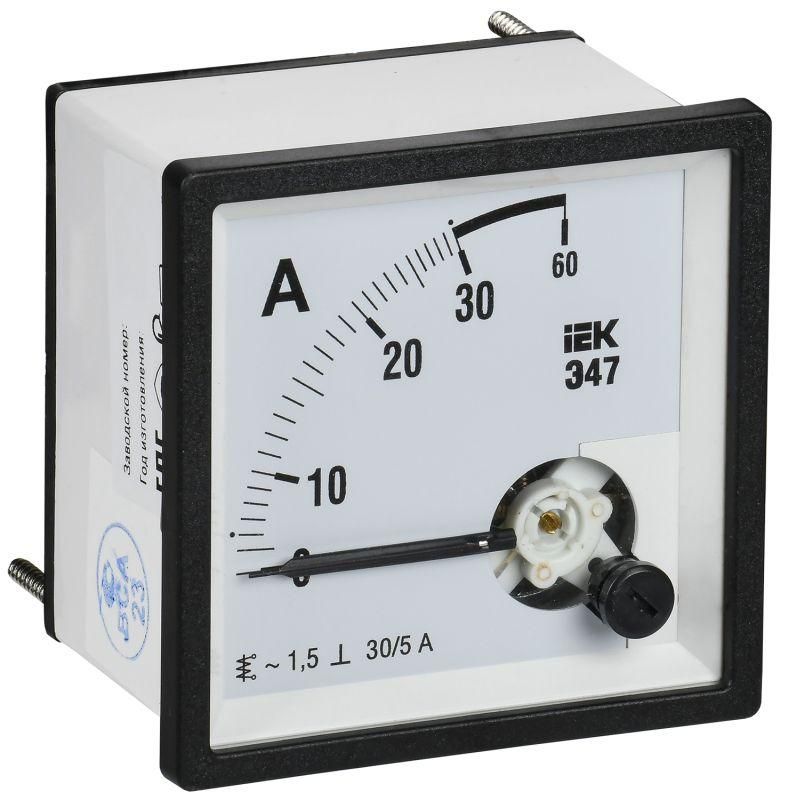

Амперметр Э47 30/5А кл. точн. 1,5 72х72мм | IPA10-6-0030-E IEK

Амперметр Э47 30/5А класс точности 1,5 72×72 мм от IEK предназначен для измерения силы тока в цепях переменного тока и применяется в распределительных щитах на предприятиях, в жилых и коммерческих зданиях. Этот прибор совмещает надежную механическую конструкцию с высокой точностью и соответствует государственным стандартам.

Назначение и область применения

Амперметр Э47 30/5А класс точности 1,5 72×72 мм используется для контроля нагрузки в электрических цепях переменного тока до 30 А. Он устанавливается в шкафах и щитах управления, где требуется визуальный мониторинг тока - например, в распределительных пунктах, на входе в оборудование, на участках с частыми изменениями нагрузки. Применяется в сочетании с токоизмерительными трансформаторами, что позволяет использовать его в цепях с большими токами через вторичную обмотку.

Технические характеристики

• Диапазон измерений: 0–30 А - показывает значения тока на первичной стороне при использовании трансформатора тока 30/5 А;
• Тип тока: только переменный (AC); не постоянный ток;
• Класс точности: 1,5 - максимальная погрешность +-1,5 % от верхнего предела шкалы (30 А), то есть до +-0,45 А в рабочей области;
• Трансформаторное включение: да - требует подключения через трансформатор тока с коэффициентом 30/5 А;
• Габариты: 72 × 72 мм - стандартный формат для установки в панели;
• Максимальное отклонение стрелки: 90° - угол поворота указателя обеспечивает четкое считывание значений;
• Исполнение: на переднюю панель - корпус имеет фланец для крепления в отверстии панели;
• Модульное исполнение: да - возможно использование в модульных щитах с DIN-рейкой через адаптер;
• Сертификация: наличие сертификата утверждения типа средства измерений и соответствие ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008.

Совместимость и монтаж

Амперметр Э47 30/5А класс точности 1,5 72×72 мм рассчитан исключительно на работу с трансформаторами тока 30/5 А. Подключение осуществляется к выводам вторичной обмотки такого трансформатора. Монтаж выполняется путём вставки в прямоугольное отверстие 68×68 мм в панели с последующим закреплением гайками на задней части корпуса. При использовании в модульном щите необходим переходной адаптер на DIN-рейку - сам прибор не крепится напрямую к рейке. Обязательно соблюдайте полярность подключения: один провод от трансформатора подсоединяйте к клемме “+”, второй - к “−” (маркировка обычно имеется на корпусе).

Безопасность и стандарты

Амперметр Э47 30/5А класс точности 1,5 72×72 мм произведен в соответствии с требованиями безопасности РФ и Евросоюза. Устройство прошло обязательную типовую проверку и внесено в Госреестр средств измерений. Защита от внешних магнитных полей реализована металлическим экранирующим кожухом вокруг катушки. Напряжение между клеммами и корпусом выдерживается до уровня, предусмотренного нормами для устройств категории переноски II и степени защиты IP50 - допускается работа в помещениях без повышенной запыленности и влаги.

Преимущества

• Высокая долговечность благодаря механической электромагнитной системе - нет электронных компонентов, которые выходят из строя от скачков напряжения;
• Стабильность показаний даже при колебаниях температуры окружающей среды;
• Чёткая шкала и широкий угол отклонения стрелки обеспечивают удобство считывания без увеличительных стёкол;
• Поддержка стандартизированного формата 72×72 мм - легко заменить на другой прибор того же типа;
• Работает без внешнего питания - питание получает от измеряемого тока через трансформатор.

Ограничения применения

• Не работает с постоянным током - применение в DC-цепях невозможно;
• Требуется обязательно использовать трансформатор тока 30/5 А - нельзя подключать напрямую к цепям выше 5 А;
• Не рекомендован для установки в условиях сильных вибраций, ударов или воздействия жидкостей - степень защиты IP50 не предусматривает герметичность;
• Запрещён монтаж рядом с мощными источниками магнитного поля (например, крупные двигатели, трансформаторы) без дополнительной экранизации;
• Не подлежит регулированию пользователем - при сбое показаний требуется поверка или замена.

Примеры использования

• Контроль тока на входе в групповой автоматический выключатель в этажном щите многоквартирного дома;
• Индикация нагрузки на главном вводе в административном здании;
• Мониторинг работы насосов, конвейеров, воздушных компрессоров в производственной зоне;
• Фиксация потребления энергии в распределительных пунктах промышленных линий с трансформаторами 30/5 А.

Практические советы

• Выбирая амперметр Э47 30/5А класс точности 1,5 72×72 мм, всегда сверьте номинал вашего трансформатора тока - он должен точно соответствовать 30/5 А. Иначе показания будут некорректны;
• При замене старого прибора нового образца - используйте тот же посадочный размер 68×68 мм. Отклонение более чем на 1 мм затруднит установку;
• Обеспечьте доступ к клеммам после монтажа - они находятся сзади, и обслуживание без демонтажа невозможно;
• Проверяйте целостность медных перемычек внутри трансформатора - обрыв во вторичной цепи вызовет опасное напряжение на клеммах амперметра;
• Для длительной службы избегайте установки в местах с перегревом - оптимальная температура +5…+40 C.
