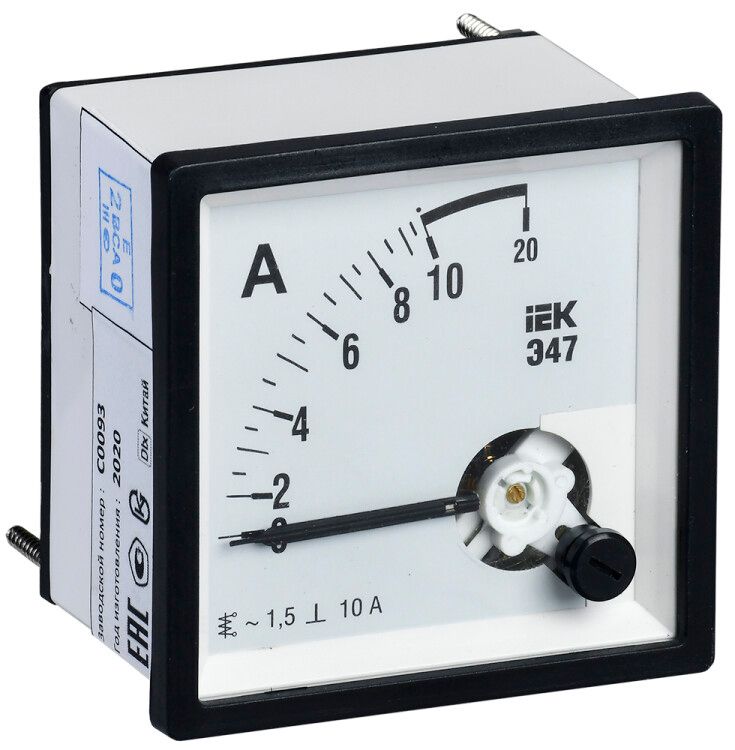

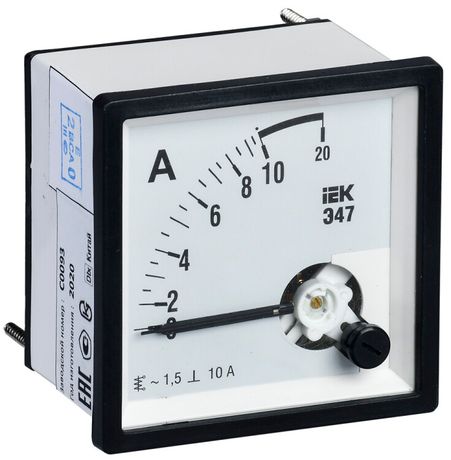

Амперметр Э47 10А кл. точн. 1,5 96х96мм | IPA20-6-0010-E IEK

Амперметр Э47 10А класс точности 1,5 96х96мм от IEK - аналоговый прибор для прямого измерения тока в цепях переменного тока. Установлен на передней панели щита, подходит для контроля нагрузки в распределительных устройствах жилых, коммерческих и производственных объектов. Артикул ipa20-6-0010-e.

Назначение и область применения

Амперметр Э47 10А класс точности 1,5 96х96мм предназначен для измерения силы тока в однопhasных цепях переменного тока до 5 А. Применяется в низковольтных комплектных устройствах - щитах управления, распределительных шкафах, панелях автоматики. Подходит для мониторинга нагрузки на оборудовании: насосах, вентиляторах, конвейерах, станках. Используется там, где требуется визуальный контроль тока без цифровой индикации.

Технические характеристики

• Номинальный ток: 5 А - максимальный ток, который можно измерить без изменения шкалы;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (5 А);
• Тип тока: переменный (AC), 380 В - работает в сетях с этим напряжением, но сам прибор не измеряет напряжение;
• Способ измерения: прямое - ток проходит через внутренние обмотки прибора;
• Размер корпуса: 96×96 мм - стандартный формат для монтажа в панели;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Угол отклонения стрелки: 90° - шкала имеет полуциркулярную форму;
• Исполнение: модульное, на переднюю панель - монтируется в отверстие 92×92 мм;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Измерительная система: электромагнитная - основана на взаимодействии магнитных полей внутри катушки.

Совместимость и монтаж

Амперметр Э47 10А класс точности 1,5 96х96мм монтируется в панель через прямоугольное отверстие 92×92 мм. Клеммы для подключения находятся сзади - провода подключаются к выводам L1 и N (или к фазному проводу в однофазной сети). Монтаж выполняется на монтажную плату или в рамку щита. Обязательно использовать медные провода сечением не менее 1,5 мм2. Напряжение питания не требуется - прибор питается от измеряемого тока. Не подключайте параллельно к напряжению - это вызовет выход из строя.

Безопасность и стандарты

Амперметр Э47 соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Внесен в Госреестр средств измерений РФ, имеет официальное утверждение типа. Сертифицирован для использования в России и странах ЕАЭС. Защита IP20 исключает доступ к токоведущим частям при нормальном монтаже, но требует установки в закрытом щите.

Преимущества

• Высокая надежность механической конструкции - нет электроники, что снижает риск отказа;
• Не требует внешнего питания - работает от измеряемого тока;
• Четкая визуальная индикация - легко считывать показания даже при плохом освещении;
• Стандартный размер 96×96 мм - совместим с большинством типовых щитов и панелей;
• Долгий срок службы - до 10 лет без обслуживания при правильной эксплуатации.

Ограничения применения

• Не подходит для измерения постоянного тока - только переменный (AC);
• Максимальный измеряемый ток - 5 А, хотя в названии указано “10А” - это лишь габаритный размер, не рабочий предел;
• IP20 - нельзя использовать во влажных, запыленных или открытых помещениях без защиты;
• Не рекомендован для высоких частот выше 50/60 Гц - возможна погрешность;
• Подвержен влиянию внешних магнитных полей - следует располагать подальше от мощных трансформаторов или кабелей с большим током.

Примеры использования

• Контроль тока в распределительном щите офисного здания;
• Индикация нагрузки на двигателе вентиляционной системы;
• Мониторинг потребления в панели управления станком;
• Установка в групповой щиток производственного участка для наблюдения за работой оборудования.

Практические советы

• Выбирая амперметр Э47 10А класс точности 1,5 96х96мм, проверьте номинальный ток вашей цепи - он не должен превышать 5 А. Для больших токов используйте трансформаторы тока;
• При замене старого прибора - сверьте размеры отверстия: новому нужен именно 92×92 мм;
• Обязательно отключите питание перед подключением - даже малые токи опасны при работе с контактами;
• Не затягивайте клеммы слишком сильно - это может повредить медные контакты внутри;
• Для долгой работы избегайте перегрузок - длительное превышение 5 А сокращает срок службы;
• Артикул ipa20-6-0010-e - единственный вариант этой модели от IEK, другие артикулы могут отличаться по параметрам.
