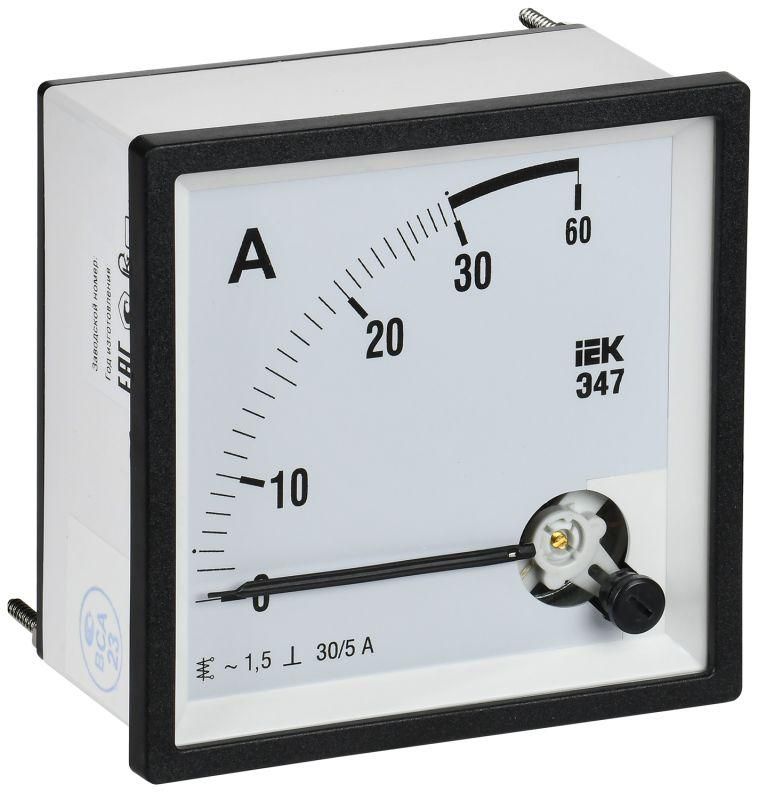

Амперметр Э47 30/5А кл. точн. 1,5 96х96мм | IPA20-6-0030-E IEK

Амперметр Э47 30/5А класс точности 1,5 96×96 мм - аналоговый прибор от IEK для измерения переменного тока до 30 А в распределительных щитах на предприятиях, в офисах и жилых зданиях. Устройство работает совместно с токоограничивающими трансформаторами и соответствует государственным стандартам.

Назначение и область применения

Амперметр Э47 30/5А предназначен для контроля величины тока в цепях переменного тока (AC) напряжением до 500 В. Применяется в низковольтных комплектных устройствах - например, в шкафах управления, распределительных пунктах и автоматических выключателях. Подходит для установки в помещениях с нормальными условиями эксплуатации: производственные участки, торговые центры, ЖКХ, энергообъекты.

Технические характеристики

• Диапазон измерений: 0–30 А - показывает ток после преобразования через трансформатор тока (например, 30/5 А); сам прибор рассчитан на входной ток 5 А.
• Класс точности: 1,5 - максимальная погрешность +-1,5 % от верхнего предела шкалы (при 30 А - до +-0,45 А).
• Тип тока: только переменный (AC), не постоянный ток.
• Габариты: 96 × 96 мм - стандартный формат для монтажа в панели.
• Трансформаторное включение: да - требует подключения через трансформатор тока (ТТ), не подключается напрямую к сети.
• Максимальное отклонение стрелки: 90° - угол поворота указателя при достижении максимума шкалы.
• Исполнение: на переднюю панель - корпус фиксируется болтами через отверстия в стенке шкафа.
• Модульное исполнение: да - позволяет использовать в модульных щитках с DIN-рейкой через адаптер (не встроен).
• Защита от помех: металлический экран вокруг катушки снижает влияние внешних магнитных полей.

Совместимость и монтаж

Амперметр Э47 30/5А не подключается напрямую к проводам нагрузки. Он требует пары с трансформатором тока (ТТ) с коэффициентом 30/5 А. На задней части прибора расположены два клеммы для подвода вторичной цепи ТТ - они должны быть замкнуты во время работы. Передняя часть имеет четыре отверстия под крепление M4. Монтаж выполняется в проём 92×92 мм. Для установки в DIN-рейку используется специальный переходной кронштейн (не входит в комплект).

Безопасность и стандарты

• Соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, ГОСТ Р 51522, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3.
• Произведён по ТУ 4223-023-18461115-2008.
• Занесён в Госреестр средств измерений РФ.
• Подтверждён сертификатом утверждения типа средства измерений.

Преимущества

• Стабильная работа благодаря электромагнитному принципу - нет необходимости в питании.
• Высокая механическая надёжность - отсутствие электронных элементов снижает риск отказа.
• Чёткая шкала и крупная стрелка обеспечивают удобную визуализацию даже при плохом освещении.
• Защита от внешних магнитных полей увеличивает точность в условиях рядом установленных оборудования.

Ограничения применения

• Не применяется в цепях постоянного тока - возможна поломка механизма.
• Требуется обязательное использование трансформатора тока с подходящим коэффициентом - нельзя подключить напрямую к проводнику выше 5 А.
• Работает только при температуре +5…+40 C и относительной влажности ≤80 %. Не допускается установка вне закрытых щитов в сырых или запылённых местах без дополнительной защиты IP.
• Не рекомендован для частых перегрузок свыше 120 % от номинала - длительная работа при высоких значениях снижает срок службы.

Примеры использования

• Контроль тока на выходе главного автомата в этажном распределительном щите многоквартирного дома.
• Измерение потребления на линии питания насосной группы в системе водоснабжения.
• Мониторинг нагрузки на двигатель конвейера в пищевой промышленности.
• Фиксация рабочего тока в частотном регуляторе двигателя с применением ТТ 30/5 А.

Практические советы

• Выбирая трансформатор тока, проверьте соответствие коэффициента - для этого прибора нужен именно 30/5 А. Неправильно выбранный ТТ исказит показания.
• Обязательно замыкайте выводы вторичной обмотки ТТ перед включением питания - разрыв цепи вызовет опасное напряжение!
• При монтаже используйте гибкие медные провода сечением ≥1,5 мм2 для подключения к клеммам прибора.
• Не затягивайте крепёж слишком сильно - пластиковое основание легко треснет.
• Для обслуживания и поверки обращайтесь к аккредитованным организациям - устройство является средством измерений, подлежащим государственному контролю.
