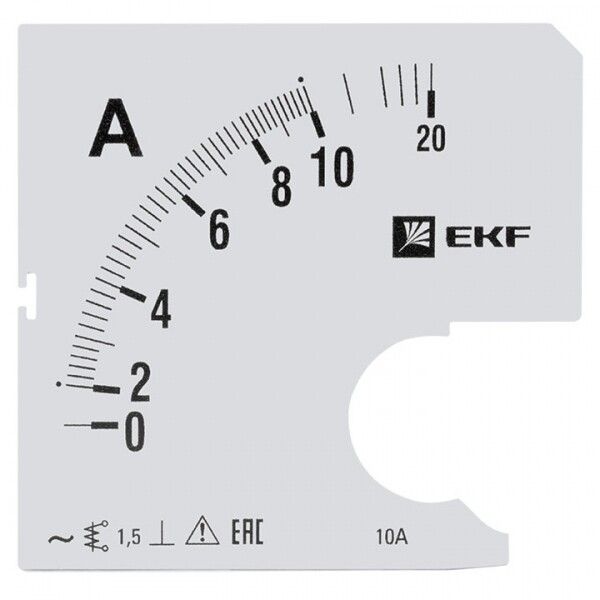

Шкала сменная для A961 10/5А-1,5 EKF PROxima | s-a961-10

Шкала сменная для A961 10/5А-1,5 от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-961 в сериях PROxima. Подходит для точного отображения значений тока до 10 А в электрощитах промышленных и бытовых объектов.

Назначение и область применения

Шкала сменная для A961 10/5А-1,5 используется для замены поврежденной или устаревшей шкалы на амперметрах модели AMA-961. Она позволяет перенастроить прибор на новый диапазон измерений без замены всего устройства. Применяется в распределительных щитах, пультах управления, технологических панелях на заводах, в ЖЭКах, офисах и других местах, где требуется контроль тока в сетях переменного напряжения.

Технические характеристики

• Номинальный диапазон шкалы: 0–10 А - показывает значения тока в пределах этого интервала;
• Шкала превышения тока: да - имеет отметки выше 10 А для визуального определения перегрузки;
• Шкала сверхтока: да - содержит участок для фиксации кратковременных скачков тока выше номинала;
• Максимальное отклонение стрелки: 90° - угол поворота стрелки при максимальном значении, обеспечивает четкую визуализацию;
• Габаритные размеры: 96×96 мм - совпадает с форматом корпусов AMA-961;
• Тип изделия: шкала индикации сменная - не является самостоятельным устройством, требует установки на существующий механизм амперметра.

Совместимость и монтаж

Шкала сменная для A961 10/5А-1,5 совместима исключительно с амперметрами серии AMA-961 от EKF PROxima. Устанавливается путём демонтажа старой шкалы и фиксации новой на ось механизма внутри корпуса. Монтаж выполняется после отключения питания. Для правильной установки необходимо сохранить положение стрелки и точно выставить её на нулевой деление перед закреплением.

Преимущества

• Замена шкалы вместо целого прибора снижает затраты на обслуживание;
• Поддержка функций превышения и сверхтока позволяет оперативно реагировать на аварийные режимы;
• Стандартный размер 96×96 мм соответствует типовым нишам в щитах, не требует доработки панели;
• Изготовлена из прочного материала, устойчивого к механическому воздействию и изменению температур.

Ограничения применения

• Не постоянному току - работает только с переменным током (AC);
• Требуется наличие исправного измерительного механизма AMA-961 - сама шкала не восстанавливает неисправный прибор;
• Не рекомендовано использование во взрывоопасных средах или на открытых площадках без защиты IP-класса;
• Рассчитана на работу в помещении - не защищена от влаги, пыли и внешних факторов окружающей среды.

Примеры использования

• На промышленном конвейере - контроль нагрузки двигателя через амперметр AMA-961 с этой шкалой;
• В этажном щите многоквартирного дома - наблюдение за потреблением энергии группой розеток;
• На панели управления насосной станцией - сигнализация о перегрузке по току с помощью шкалы сверхтока;
• В ремонтной мастерской - временная замена шкалы для тестирования оборудования с другим порогом тока.

Практические советы

• Перед заменой всегда отключайте питание и проверьте отсутствие напряжения мультиметром;
• Обращайте внимание на посадочную ось - она должна свободно проходить через центр шкалы без люфта;
• При установке используйте плоскогубцы с мягкими губками, чтобы не повредить поверхность шкалы;
• Если стрелка не попадает на ноль - возможно, нужна регулировка натяжения спиральных пружин в механизме;
• Храните запасные шкалы в сухом месте, избегая деформаций от давления или перегрева.
