Аналоговый модуль расширения 4 температурных входов RTD SM3TI4RTD | SE APC

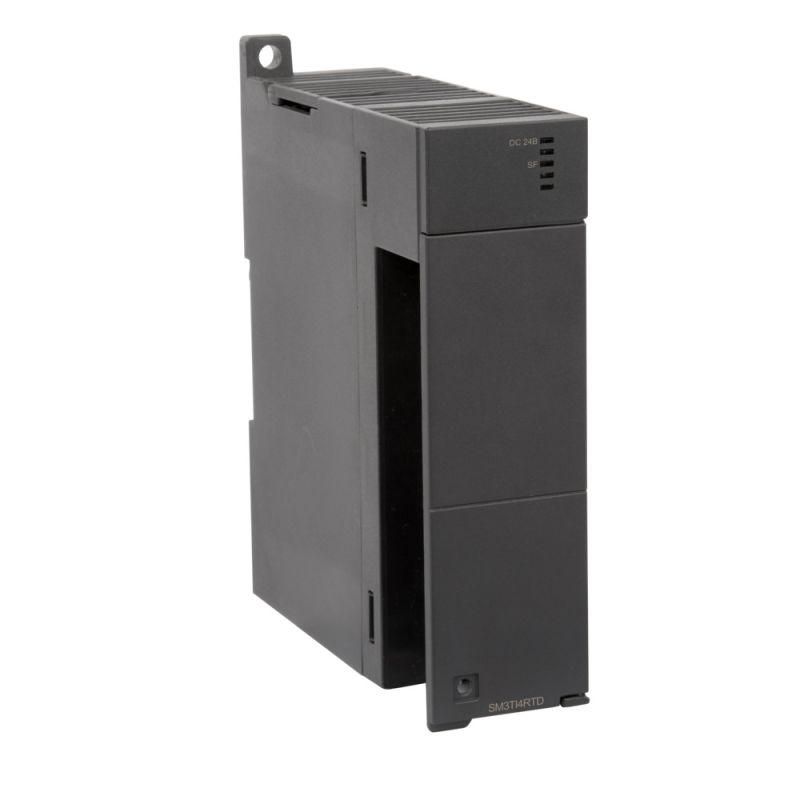

Аналоговый модуль расширения 4 температурных входов RTD от Systeme Electric (арт. sm3ti4rtd) предназначен для точного измерения температуры через термометры сопротивления и интеграции сигналов в системы автоматизации на базе PLC Series OEM ПЛК Систэм Электрик.

Назначение и область применения

Модуль sm3ti4rtd позволяет подключить до четырёх резистивных температурных датчиков (RTD) к контроллеру PLC. Он преобразует изменение сопротивления датчика в цифровой сигнал с высокой точностью. Подходит для систем, где требуется стабильное и точное измерение температуры - например, в технологических процессах пищевой, фармацевтической промышленности, тепловых установках, системах кондиционирования и контроля оборудования.

Технические характеристики

• Количество входов: 4 канала для термометров сопротивления (RTD)
• Разрешение преобразования: 16 бит - обеспечивает детализированную передачу значений температуры
• Тип подключения: пружинный зажим - быстрый и надёжный монтаж проводов без инструментов
• Поддержка схем подключения: 2-, 3- и 4-проводная - позволяет компенсировать влияние сопротивления проводов на точность измерения
• Интегрированный кабель подключения шины - упрощает соединение с основным модулем PLC без внешних проводов
• Совместим с серией OEM ПЛК Систэм Электрик - работает исключительно в рамках экосистемы SystemePLC S250

Совместимость и монтаж

Модуль sm3ti4rtd является частью платформы SystemePLC S250 и совместим только с контроллерами этой серии. Устанавливается механически на DIN-рейку рядом с основным блоком PLC. Кабель подключения шины уже встроен - достаточно вставить модуль в слот и зафиксировать. Для подключения датчиков используйте пружинные зажимы: зачистите провода на 8–10 мм, вставьте в клемму и закрепите кнопкой. Никаких винтов или инструментов не требуется.

Безопасность и стандарты

Произведён в соответствии с требованиями безопасности для промышленной автоматизации. Соответствует нормам IEC 61131-2 для устройств PLC. Не имеет сертификации взрывозащиты - не применяется во взрывоопасных средах без дополнительной защиты корпуса.

Преимущества

• Высокая точность благодаря 16-битному АЦП - минимальная погрешность даже при малых изменениях температуры
• Гибкая настройка подключения - возможность использовать 2-/3-/4-проводные схемы повышает точность при длинных кабелях
• Удобство монтажа - пружинные зажимы и встроенный кабель снижают время установки и риск ошибок
• Экономия места - компактный дизайн и интеграция в шину позволяют размещать модуль прямо на платформе PLC

Ограничения применения

• Не поддерживает термопары - только RTD (Pt100, Pt500, Pt1000 и другие резистивные датчики)
• Работает только с PLC серии SystemePLC S250 - несовместим с другими брендами или моделями
• Не предназначена для работы в условиях повышенной вибрации без дополнительной фиксации
• Не имеет IP-защиты корпуса - требует установки внутри щита управления

Примеры использования

• Контроль температуры нагревательных элементов в печи термообработки
• Измерение температуры жидкости в трубопроводе химического реактора
• Автоматизация микроклимата в камерах хранения медикаментов
• Мониторинг температуры подшипников на конвейере с помощью трёхпроводных RTD

Практические советы

• Выбирайте тип подключения (2/3/4-проводной) в зависимости от длины кабеля: чем длиннее - тем выше необходимость в 3- или 4-проводной схеме
• При использовании Pt100 проверьте соответствие типа датчика в программном обеспечении PLC - неверная настройка даёт ошибочные показания
• Не перегибайте встроенный кабель шины - радиус изгиба должен быть не менее 50 мм
• Перед первым запуском выполните калибровку каналов через прошивку PLC - особенно при работе с датчиками старого производства
• Учитывайте посадочную ширину модуля - он занимает один слот в шасси SystemePLC S250; планируйте количество модулей заранее
