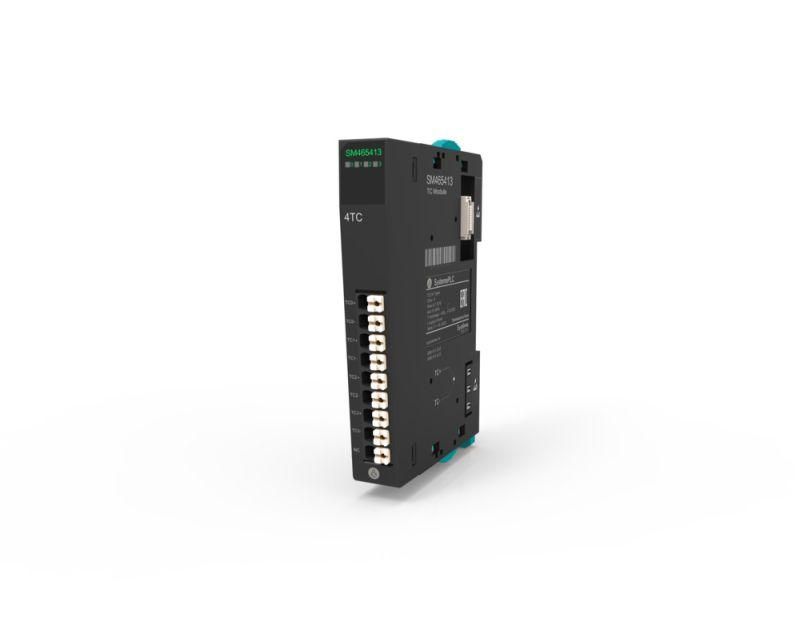

Температурный модуль ввода, 4 входа TC тип K | SM465413 Systeme Electric APC

Модуль ввода температурный 4 входа тип K от Systeme Electric (артикул sm465413) предназначен для подключения четырёх термопар типа K и передачи измеренных значений температуры в систему автоматизации. Подходит для промышленного использования там, где требуется надёжная и точная регистрация температуры.

Назначение и область применения

Модуль ввода температурный 4 входа тип K используется для сбора сигналов с термопар типа K и преобразования их в стандартизированный выходной сигнал, совместимый с PLC, контроллерами и SCADA-системами. Применяется в системах контроля температуры на производствах: печи, нагревательные установки, системы охлаждения, технологические линии с высокими требованиями к точности.

Технические характеристики

• Количество каналов: 4
• Тип термопары: K (хромель-алюmel)
• Интервал измеряемых температур: от -200 C до +1372 C (в зависимости от термопары)
• Выходной сигнал: аналоговый, соответствует стандарту входа контроллера (например, 0–10 В или 4–20 мА - уточните в документации вашего ПЛК)
• Разрешение: обеспечивает детектирование изменений температуры до 0,1 C при условии качественной калибровки
• Защита от помех: внутренняя фильтрация электромагнитных наводок

Совместимость и монтаж

Модуль ввода температурный 4 входа тип K (sm465413) совместим с большинством промышленных контроллеров, имеющих аналоговые входы. Для подключения используйте экранированные провода с двойной изоляцией. Каждый канал требует отдельного подключения двух жил термопары - соблюдайте полярность (+/-). Монтаж выполняется на DIN-рейку 35 мм. Убедитесь, что напряжение питания модуля соответствует заявленному в спецификации вашей системы (обычно 24 В постоянного тока).

Безопасность и стандарты

Модуль соответствует основным нормам безопасности для промышленной электроники: IEC 61010-1 (безопасность оборудования для измерений) и EMC EN 61326. Обеспечивает гальваническую развязку между входами и выходом, снижает риск повреждения чувствительной аппаратуры от перепадов потенциала.

Преимущества

• Четыре независимых канала позволяют одновременно контролировать несколько точек без необходимости в нескольких устройствах
• Поддержка термопар типа K - самый распространённый тип для высоких температур, доступен и недорог
• Устойчив к электромагнитным помехам - работает даже рядом с частотными преобразователями и сварочным оборудованием
• Небольшие габариты и компактный корпус - легко интегрируется в шкафы управления

Ограничения применения

• Не предназначена для работы с другими типами термопар (J, T, E и т.д.) - использование других типов приведёт к некорректным показаниям
• Требуется внешнее питание; автономная работа невозможна
• Не защищён от прямого попадания воды или пыли - устанавливается только внутри закрытых щитов с IP20 и выше
• Точность зависит от качества термопар и соединений - плохой контакт или окисление контактов дают погрешность

Примеры использования

• Контроль температуры в зонах нагрева металлургических печей
• Автоматизация процессов в пищевой промышленности (термостаты сушилок, пастеризаторов)
• Мониторинг температуры подшипников и двигателей на конвейерах
• Системы теплового контроля в химическом производстве

Практические советы

• Перед подключением проверьте целостность термопар - обрыв или окисление выводов вызывает скачки показаний
• Используйте термопары с подходящим классом точности (обычно Class 1 или Class 2); для критичных задач выбирайте Class 1
• Экранированные кабели обязательно заземляйте только с одной стороны - обычно на стороне контроллера, чтобы избежать контуров заземления
• При использовании длинных линий связи (>10 м) рекомендуется применять термопары с усиленной изоляцией и/или активную компенсацию холодного спая
• Обязательно выполните калибровку системы после монтажа - особенно если заменены термопары или менялась среда измерения
