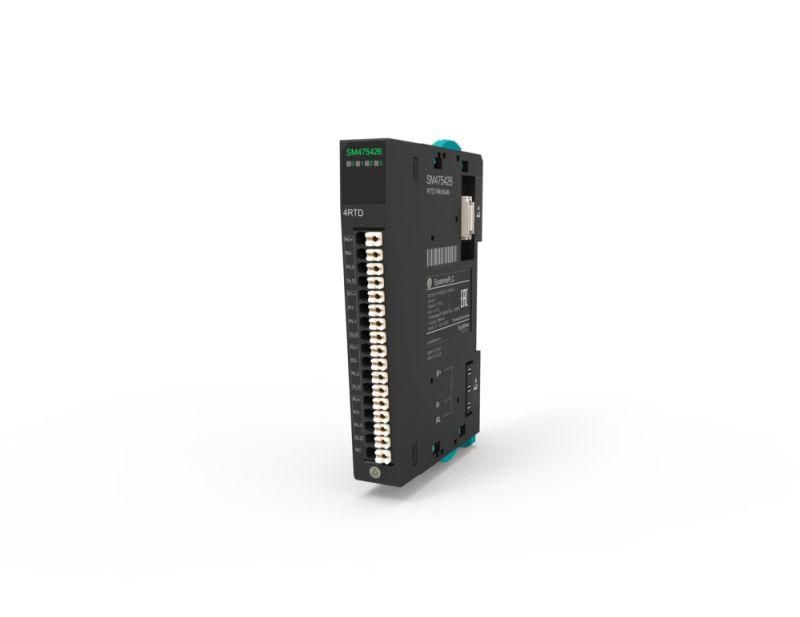

Температурный модуль ввода, 4 входа RTD PT1000 | SM475426 Systeme Electric APC

Модуль ввода температурный 4 входа RTD PT1000 от Systeme Electric (арт. sm475426) предназначен для точного измерения температуры с помощью термосопротивлений PT1000 и передачи сигнала в системы автоматизации. Подходит для промышленных применений, где важна стабильность и точность измерений.

Назначение и область применения

Модуль ввода температурный 4 входа RTD PT1000 принимает сигналы от четырёх термосопротивлений типа PT1000 и преобразует их в стандартизированный выходной сигнал - обычно 4–20 мА или цифровой протокол (зависит от совместимости с контроллером). Он используется там, где требуется высокая точность измерения температуры: на тепловых установках, в системах нагрева, холодильном оборудовании, технологических линиях пищевой и фармацевтической промышленности.

Технические характеристики

• Количество входов: 4
• Тип датчиков: RTD PT1000 (сопротивление 1000 Ом при 0 C)
• Измеряемый диапазон: зависит от подключённых датчиков и настроек контроллера (обычно –200…+850 C)
• Точность измерения: определяется классом датчика и качеством калибровки модуля (стандартная точность +-0,1–0,5 C)
• Подключение: двух-, трёх- или четырёхпроводная схема (совместим со всеми типами подключения PT1000)
• Выходной сигнал: формируется в зависимости от системы управления (не указано явно - требует проверки совместимости с ПЛК)

Совместимость и монтаж

Модуль ввода температурный 4 входа RTD PT1000 (art. sm475426) рассчитан на работу в составе систем автоматизации, поддерживающих аналоговые или цифровые входы. Для подключения необходимо:

• Убедиться, что контроллер (например, ПЛК) поддерживает входы для RTD PT1000
• Использовать экранированные кабели с двумя или тремя жилами на каждый канал для минимизации помех
• Закрепить модуль на DIN-рейке в распределительном шкафу
• Не допускать перегрузки по току - максимальный ток через датчики ограничен внутренней схемой модуля

Посадочные размеры и клеммы соответствуют стандартным решениям Systeme Electric. Каждый вход имеет отдельную клемму - можно подключать датчики независимо друг от друга.

Безопасность и стандарты

Произведено в соответствии с требованиями ЕС к промышленному оборудованию. Устройство защищено от перегрузок и импульсных помех. Сертификаты CE и RoHS подтверждают соответствие нормам безопасности и экологичности. Конструкция не содержит опасных напряжений на входах - безопасно для обслуживания при отключенном питании.

Преимущества

• Четыре независимых канала позволяют одновременно контролировать температуру в нескольких зонах
• PT1000 обеспечивает более высокую чувствительность по сравнению с PT100 - лучше выявляет малые изменения температуры
• Стандартная совместимость с большинством современных ПЛК и систем сбора данных
• Устойчив к электромагнитным помехам благодаря оптимизированной схеме фильтрации

Ограничения применения

• Не работает с термопарами - только с RTD PT1000
• Требует внешнего источника питания (не автономный)
• Не предназначен для работы во взрывоопасных средах без дополнительной защиты
• Не рекомендован для монтажа вне закрытых шкафов - отсутствует указание на степень защиты IP

Примеры использования

• Контроль температуры в теплообменниках на химическом заводе
• Регулировка температуры печей отпуска металла
• Автоматизация процессов стерилизации в фармацевтике
• Мониторинг температуры подшипников на конвейерных линиях

Практические советы

• Перед подключением убедитесь, что все датчики PT1000 имеют одинаковый класс точности - это исключит погрешности в показаниях
• Используйте кабель с медными жилами минимального сечения 0,5 мм2 - меньшее сечение увеличивает погрешность из-за сопротивления провода
• При использовании трёхпроводной схемы подключения - подключите все три жилы правильно: две на одном конце, одна на другом - чтобы компенсировать сопротивление линии
• Проверьте, что контроллер настроен именно на PT1000, а не на PT100 - неверная настройка даёт ошибку до 10 %
• Модуль ввода температурный 4 входа RTD PT1000 (art. sm475426) не требует регулярной калибровки, но периодическая проверка эталонным датчиком повышает надёжность системы
