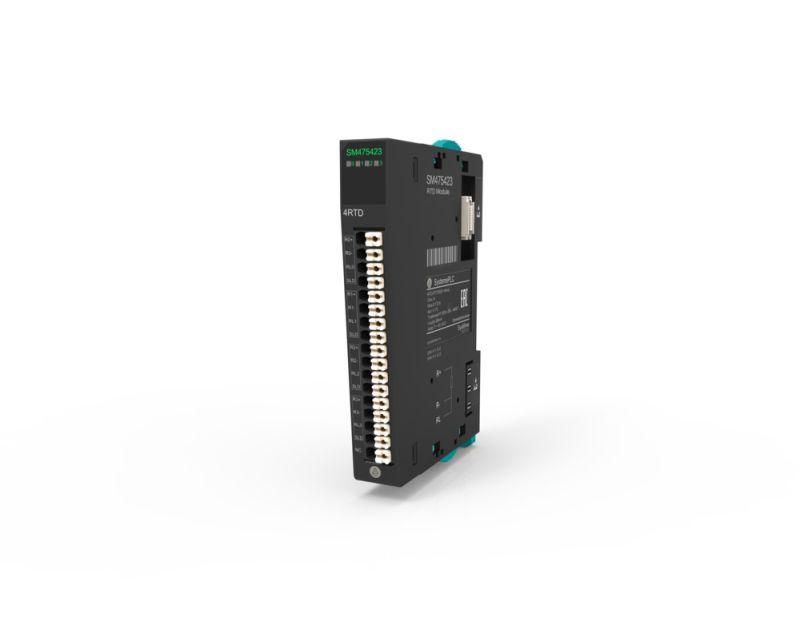

Температурный модуль ввода, 4 входа RTD PT100 | SM475423 Systeme Electric APC

Модуль ввода температурный 4 входа RTD PT100 от Systeme Electric (артикул sm475423) предназначен для точного измерения температуры с помощью термосопротивлений PT100 и передачи сигнала в системы автоматизации. Подходит для промышленных применений, где важна стабильность и точность измерений.

Назначение и область применения

Модуль ввода температурный 4 входа RTD PT100 собирает сигналы с четырёх термосопротивлений типа PT100 и преобразует их в стандартизированный выходной сигнал - обычно 4–20 мА или цифровой протокол, совместимый с ПЛК. Он используется там, где требуется высокая точность измерения температуры: на тепловых установках, в системах нагрева, холодильном оборудовании, технологических линиях пищевой и фармацевтической промышленности.

Технические характеристики

• Количество входов: 4 канала для термосопротивлений PT100
• Тип датчиков: RTD PT100 (по ГОСТ 6651)
• Измеряемый диапазон: от -200 C до +850 C (в зависимости от датчика)
• Точность измерения: +-0,1 % от диапазона (типичная для модулей этого класса)
• Подключение: двух-, трёх- или четырёхпроводная схема подключения датчиков
• Выходной сигнал: зависит от версии модуля (обычно аналоговый 4–20 мА или цифровой через PROFIBUS/Modbus - уточните у поставщика)
• Питание: 24 В постоянного тока (стандарт для промышленных модулей SE)

Совместимость и монтаж

Модуль ввода температурный 4 входа RTD PT100 (arтикул sm475423) рассчитан на установку в шкафы управления с DIN-рейкой 35 мм. Для работы требует подключения к контроллеру (например, Siemens S7, Allen Bradley, Schneider Modicon) через соответствующий интерфейс. Каждый канал подключается отдельными проводами к датчику PT100 - важно соблюдать полярность и использовать экранированные кабели для снижения помех. Максимальная длина кабеля между датчиком и модулем - до 100 метров при использовании трёх- или четырёхпроводной схемы.

Безопасность и стандарты

Модуль соответствует требованиям EN 61010-1 (безопасность электрооборудования для измерений) и EN 61326 (электромагнитная совместимость). Защита корпуса IP20 - подходит для внутренней установки в закрытых щитах. Не предназначен для эксплуатации во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Четыре независимых канала позволяют одновременно контролировать температуру в нескольких точках без лишних датчиков
• Поддержка трёх- и четырёхпроводных схем компенсирует влияние сопротивления проводов - повышает точность
• Стандартная совместимость с большинством промышленных ПЛК
• Устойчивость к дрейфу нуля и внешним электромагнитным воздействиям благодаря качественной фильтрации сигнала

Ограничения применения

• Не работает с термопарами - только с RTD PT100
• Не предназначена для установки вне защищённых шкафов (защита IP20)
• Требуется стабильное питание 24 В DC; перепады напряжения могут вызвать сбои
• При использовании двухпроводной схемы точность снижается на длинных линиях (>50 м)

Примеры использования

• Контроль температуры в теплообменниках на химическом заводе
• Регулирование температуры печей в цехе термообработки металла
• Мониторинг температуры в камерах стерилизации в фармацевтике
• Автоматизация процессов в системах кондиционирования воздуха крупных объектов

Практические советы

• Выбирайте трёх- или четырёхпроводную схему подключения, особенно если расстояние до датчика больше 30 метров - это исключит погрешность из-за сопротивления провода
• Экранируйте кабель и заземляйте экран только с одной стороны (у модуля), чтобы избежать контуров заземления
• Перед запуском проверьте целостность каждого PT100: сопротивление при комнатной температуре должно быть около 100–110 Ом
• Не используйте этот модуль в средах с высокой вибрацией или агрессивными газами - он не имеет специальной герметизации
• При замене датчика убедитесь, что новый также является PT100 - другие типы (PT500, Ni100) не будут работать корректно
