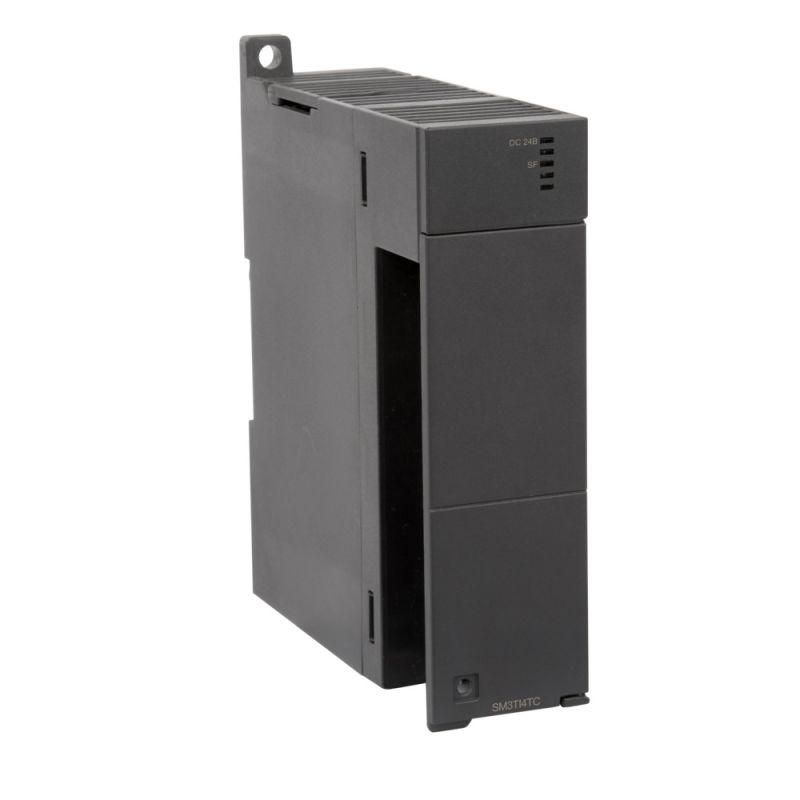

Аналоговый модуль расширения 4 температурных входов TC SE от Systeme Electric (артикул sm3ti4tc) предназначен для подключения термопар к контроллерам серии OEM ПЛК Систэм Электрик, позволяя точно измерять температуру в системах автоматизации.

Назначение и область применения

Модуль Analogoый модуль расширения 4 температурных входов TC SE используется для сбора сигналов с четырёх термопар и передачи их в управляющий PLC. Подходит для задач, где требуется точный контроль температуры: нагревательные печи, теплообменники, конвейеры с терморегуляцией, системы охлаждения и технологические линии с жесткими требованиями к стабильности температуры.

Технические характеристики

• Количество входов: 4 канала для термопар
• Тип сигнала: термопара (T-type, K-type, J-type и другие стандартизированные типы)
• Подключение: пружинные зажимы - без инструментов, надёжная фиксация проводов
• Тип изделия: аналоговый модуль расширения
• Совместим с платформой OEM ПЛК Систэм Электрик

Совместимость и монтаж

Аналоговый модуль расширения 4 температурных входов TC SE устанавливается на DIN-рейку рядом с основным PLC серии OEM ПЛК Систэм Электрик. Для подключения используйте только медные провода сечением до 2,5 мм2. Присоединение через пружинный зажим исключает необходимость винтовых клемм - достаточно зачистить провод на 8–10 мм и вставить в гнездо. Убедитесь, что все термопары соответствуют стандартам IEC 60584 и имеют правильную полярность. Модуль не требует внешнего питания - питание получает от шины PLC.

Безопасность и стандарты

Изделие соответствует нормам EMC и безопасности для промышленной автоматизации. Работает в условиях, допустимых для класса IP20. Не предназначено для установки во взрывоопасных средах или местах с постоянным воздействием воды и масла.

Преимущества

• Увеличивает количество доступных температурных каналов без замены основного контроллера
• Простое и быстрое подключение благодаря пружинным зажимам
• Стандартная совместимость с программным обеспечением Systeme Electric
• Низкий уровень собственных помех - высокая точность измерений

Ограничения применения

• Не работает с RTD-датчиками (Pt100, Pt1000) - только с термопарами
• Требует наличия совместимого PLC серии OEM ПЛК Систэм Электрик
• Не рассчитан на работу при температурах выше +60 C окружающей среды
• Запрещён монтаж в помещениях с повышенной влажностью или риском попадания жидкости

Примеры использования

• Контроль температуры в печах сушки деревянных изделий
• Регулировка температуры в линии производства пластмасс
• Автоматизация тепловых насосов с несколькими точками измерения
• Системы охлаждения оборудования в цехах с высокой плотностью установок

Практические советы

• Перед подключением проверьте тип термопары - в настройках PLC необходимо указать правильный тип (K, J, T и т.д.)
• Используйте экранированные кабели для термопар, особенно при длинных трассах (>10 м)
• Не перепутайте полярность: красный провод - положительный, белый/чёрный - отрицательный
• При использовании нескольких модулей sm3ti4tc убедитесь, что они установлены в соседние слоты без перекрытия радиаторов
• Проверяйте целостность соединений каждые 6 месяцев - пружинные зажимы могут ослабнуть при вибрациях
