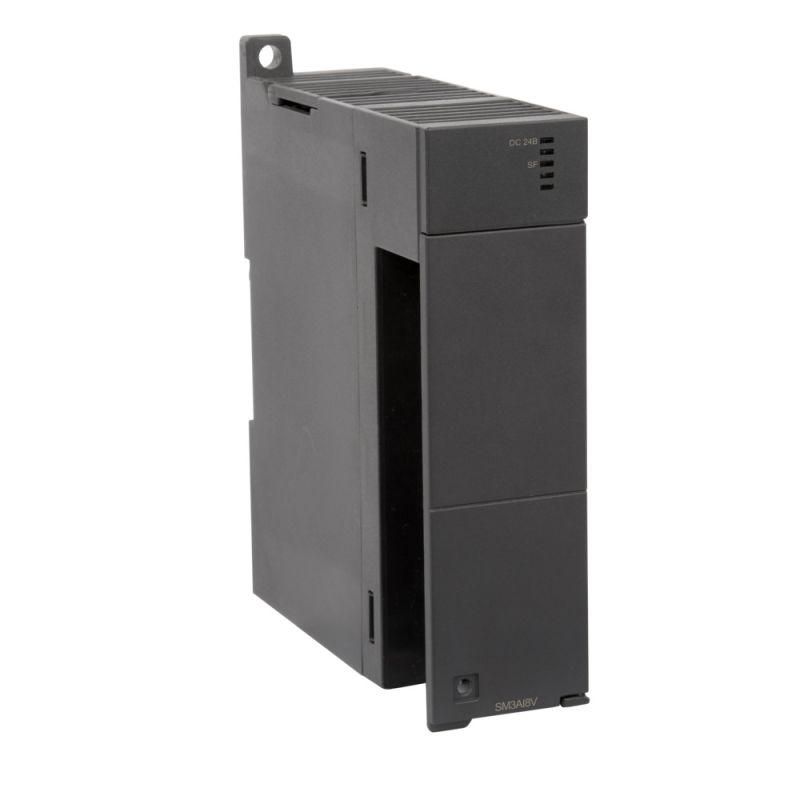

Аналоговый модуль расширения, 8 входов, напряжение SM3AI8V | SE APC

Аналоговый модуль расширения SE (Systeme) с артикулом sm3ai8v предназначен для подключения до восьми аналоговых сигналов в системах автоматизации на базе ПЛК Systeme Electric. Модуль обеспечивает надёжный сбор данных с датчиков и передачу их в управляющую систему, сохраняя точность измерений даже в условиях промышленной среды.

Назначение и область применения

Аналоговый модуль расширения sm3ai8v используется для увеличения количества аналоговых входов в контроллерах серии OEM ПЛК Систэм Электрик. Он принимает сигналы от датчиков температуры, давления, уровня, расхода и других устройств, выдающих аналоговый ток или напряжение. Подходит для установки в панелях управления станков, конвейеров, насосных станций и систем вентиляции.

Технические характеристики

• Количество аналоговых входов: 8
• Тип сигнала: напряжение (см. рекомендации по подключению)
• Тип подключения: пружинные зажимы - быстрый монтаж без инструментов
• Тип изделия: модуль расширения для ПЛК Systeme Electric
• Совместим с сериями OEM ПЛК Систэм Электрик

Совместимость и монтаж

Модуль sm3ai8v устанавливается исключительно в слоты ПЛК Systeme Electric серии OEM. Для работы требуется совпадение шины питания и протокола связи. Присоединение проводов осуществляется через пружинные зажимы: зачистите жилы на 5–7 мм, вставьте в гнездо и закройте рычаг. Напряжение на входах должно соответствовать допустимому диапазону, указанному в руководстве к вашему ПЛК - модуль не имеет собственного преобразования масштаба.

Безопасность и стандарты

Произведён в соответствии с требованиями безопасности для промышленного оборудования. Соответствует нормам IEC 61131-2 для модулей ПЛК. Не содержит опасных напряжений на входах - работает с низковольтными сигналами. Установка должна выполняться в соответствии с правилами электромонтажа и с учётом защиты от перегрузок.

Преимущества

• Увеличивает количество доступных аналоговых каналов без замены основного ПЛК
• Пружинные зажимы обеспечивают быстрый и надёжный контакт без болтовых соединений
• Интегрирован в экосистему Systeme Electric - минимум проблем с прошивкой и адресацией
• Стандартная компактная форма - легко помещается в шкафы управления

Ограничения применения

• Не поддерживает токовые сигналы (4…20 мА) - только напряжение
• Работает только с ПЛК Systeme Electric серии OEM; несовместим с другими брендами
• Требует предварительной настройки канала в программном обеспечении ПЛК
• Не предназначена для работы во взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Подключение термопар и RTD-датчиков температуры в печи нагрева
• Сбор показаний датчиков давления в гидравлической системе
• Автоматическое регулирование уровня жидкости в баке по сигналу с датчика давления
• Контроль скорости вращения двигателя по выходному напряжению энкодера

Практические советы

• Перед подключением проверьте тип сигнала датчика - модуль sm3ai8v работает только с напряжением, а не с током
• Используйте экраненные кабели для длинных линий - снижает влияние помех
• Учитывайте посадочные размеры модуля при планировании места в шкафе - он занимает один слот в рейке
• Настройте каждый канал в программе ПЛК: задайте диапазон входного сигнала (например, 0…10 В) и единицы измерения
• Не перегружайте шину питания - суммарная мощность всех модулей не должна превышать лимит контроллера
