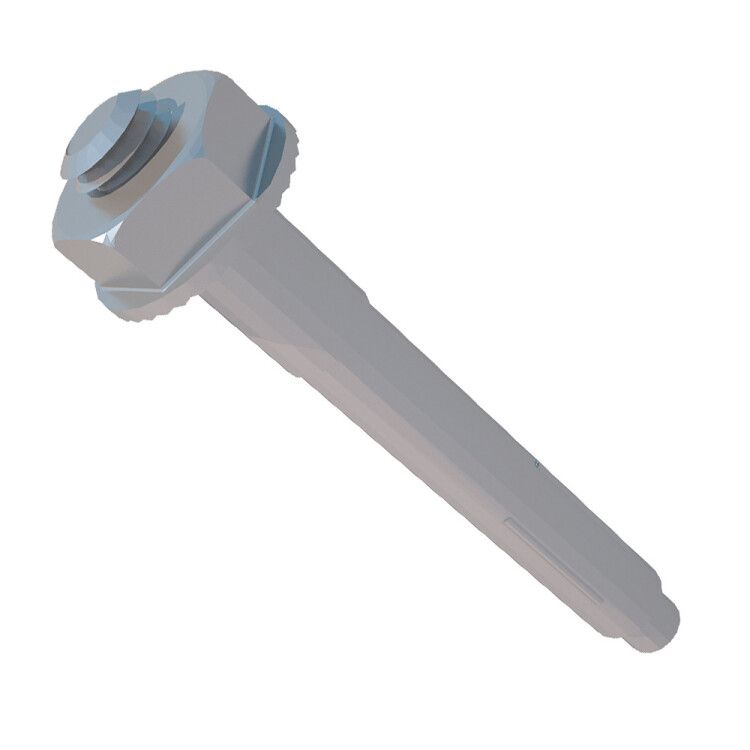

Анкерный болт с гайкой 10х75 мм (М8) | ANBG10-75 КМ-профиль LO0849

Анкерный болт с гайкой 10х75 мм (М8) от КМ-Профиля - это надежный крепеж для фиксации кабеленесущих систем к бетонным, каменным и кирпичным основаниям. Артикулы anbg10-75, anbg10*75 и lo0849 соответствуют требованиям для внутреннего монтажа в сухих и слабоагрессивных условиях.

Назначение и область применения

Анкерный болт с гайкой 10х75 мм (М8) предназначен для крепления тяжелых и крупногабаритных элементов кабеленесущих систем - например, кронштейнов, лотков, трубопроводов и шинопроводов - к несущим конструкциям из бетона, натурального камня или строительного кирпича. Подходит для установки внутри зданий, где нет постоянного воздействия воды, химических реагентов или высокой влажности. Соответствует климатическому исполнению У1/УХЛ1/УХЛ3, что позволяет использовать его в помещениях с умеренным температурным режимом.

Технические характеристики

• Метрический размер резьбы: М8 - совместим с гайками и фитингами стандарта M8;
• Общая длина: 75 мм - включает рабочую часть и выступающую резьбу для крепления;
• Монтажная толщина: 25 мм - минимальная толщина основания, необходимая для полноценного распора анкера;
• Класс прочности: 4.8 - умеренная нагрузочная способность, достаточна для стационарных креплений, но не для динамических или ударных нагрузок;
• Тип исполнения: вставной - монтируется через просверленное отверстие, затем расклинивается затяжкой гайки;
• Защитное покрытие: цинк - антикоррозийное покрытие, защищающее от окисления в сухих и умеренно влажных средах;
• Цвет: светло-серый - характерен для цинкового покрытия после пассивации;
• Наличие гайки: да - комплектный элемент, не требует доп purchases.

Совместимость и монтаж

Анкерный болт с гайкой 10х75 мм (М8) совместим с отверстиями диаметром 10–11 мм в бетоне или кирпиче. Перед установкой необходимо просверлить отверстие глубиной не менее 60 мм - это обеспечит полную встраивание втулки и максимальную несущую способность. После введения анкера в отверстие гайка затягивается до момента, когда втулка начнет расширяться и плотно прилегать к стенкам отверстия. Не используйте перфоратор в режиме удара при сверлении - это может повредить структуру основания и снизить эффективность крепления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическим условиям эксплуатации. Цинковое покрытие соответствует нормам защиты от коррозии для внутренних применений. Класс прочности 4.8 гарантирует механическую стабильность при расчетных нагрузках, однако не предназначен для ответственных конструкций с динамической или вибрационной нагрузкой.

Преимущества

• Комплектность - гайка уже установлена, не требуется докупать крепеж;
• Простота монтажа - не нужны специальные инструменты, достаточно гаечного ключа;
• Стабильная фиксация - распорный механизм обеспечивает равномерное давление на стенки отверстия;
• Цинковое покрытие - продлевает срок службы в условиях обычного офиса, склада или производственного корпуса.

Ограничения применения

• Не применяйте в условиях повышенной влажности, на улице или в сырых помещениях - цинк не обеспечивает долговременную защиту против электрохимической коррозии;
• Не рекомендуется для крепления к пористому или расслаивающемуся кирпичу - возможен вырыв анкера;
• Не подходит для бетона ниже класса B15 - недостаточная прочность основания снижает несущую способность;
• Класс прочности 4.8 исключает использование в конструкциях с ударными, вибрационными или динамически изменяющимися нагрузками.

Примеры использования

• Крепление металлических лотков для силовых кабелей в серверной комнате;
• Фиксация кронштейнов для шинопровода в административном здании;
• Установка направляющих для кабельных каналов в производственном цехе с контролируемым микроклиматом;
• Закрепление опорных стоек для кабельных трасс в подвале с сухими стенами.

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть точно 10–11 мм; слишком маленькое отверстие не позволит вставить анкер, слишком большое - снизит удерживающую силу;
• Глубина отверстия должна быть минимум на 15 мм больше длины анкера - то есть не менее 90 мм;
• После завинчивания гайки проверьте, чтобы втулка полностью раскрылась - если она не распирается, возможно, основание слишком мягкое или отверстие перегрето при сверлении;
• Для многократного демонтажа этот тип анкера не подходит - после первого распора его повторное использование снижает надежность;
• При работе с несколькими анкерами одного типа (например, anbg10-75) всегда используйте одинаковый момент затяжки - это обеспечит равномерную нагрузку на всю систему.
