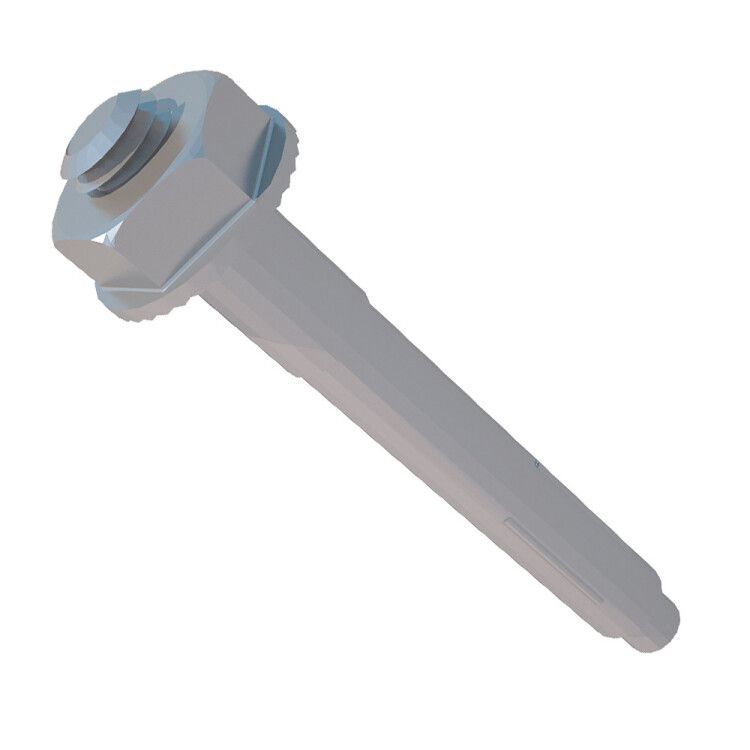

Анкерный болт с гайкой 12х100 мм (М10) | ANBG12-100 КМ-профиль LO1360

Анкерный болт с гайкой М10 12х100 мм от КМ-Профиля - надежный крепеж для фиксации кабеленесущих систем и тяжелых конструкций в бетоне, камне и кирпиче. Благодаря втычному типу и распорной втулке обеспечивает устойчивую нагрузку даже при значительных усилиях.

Назначение и область применения

Анкерный болт с гайкой М10 12х100 мм предназначен для крепления элементов кабеленесущих систем - лотков, каналов, кронштейнов и других конструкций - к несущим основаниям из бетона, натурального камня или строительного кирпича. Подходит для внутренних работ в помещениях с нормальной влажностью. Используется там, где требуется высокая механическая прочность и долговечность крепления.

Технические характеристики

• Метрический размер резьбы: M10 - совместим с гайками и шайбами стандарта ISO
• Общая длина: 100 мм - позволяет зафиксировать элементы с учетом толщины крепежного профиля
• Монтажная толщина: 35 мм - минимальная глубина отверстия в основе, необходимая для полноценного распора
• Класс прочности: 4.8 - соответствует средней нагрузочной способности, достаточной для большинства кабельных трасс
• Тип анкера: втычной - монтируется путем забивания в просверленное отверстие
• Защитное покрытие: цинк - антикоррозийная защита против влажности и легких химических воздействий
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает применение в условиях умеренного и холодного климата, в том числе в неотапливаемых зданиях
• Цвет: светло-серый - визуально соответствует металлическим поверхностям кабельных систем

Совместимость и монтаж

Анкерный болт с гайкой М10 12х100 мм требует сверления отверстия диаметром 12 мм в бетоне или камне. После установки втулка распирается при затяжке гайки, что формирует надежную фиксацию. Гайка уже установлена на стержне - не требует дополнительных комплектующих. Для монтажа используйте ключ на 17 мм. Не рекомендуется использовать в пористом или расслаивающемся кирпиче - возможна потеря удерживающей силы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Цинковое покрытие соответствует нормам защиты от коррозии для условий внутри помещений. Прочностные показатели класса 4.8 обеспечивают безопасную работу при расчетных нагрузках до 15–20 кН в бетоне марки B20 и выше.

Преимущества

• Гайка уже смонтирована - экономит время при сборке
• Распорный механизм обеспечивает равномерное давление на стенки отверстия
• Цинкование снижает риск окисления в условиях повышенной влажности
• Стандартный размер M10 легко заменить или доработать другими элементами крепежа

Ограничения применения

• Не применяется в условиях постоянного контакта с водой, агрессивными химикатами или солями
• Не подходит для крепления в пустотелых перегородках, гипсокартоне или пеноблоке - не обеспечивается распор
• Запрещается использовать в качестве антенного или вибрационного крепления - класс прочности 4.8 недостаточен для динамических нагрузок
• Не рекомендуется для внешнего монтажа без дополнительной герметизации - цинк не выдерживает длительного воздействия осадков

Примеры использования

• Фиксация кабельных лотков к потолку в офисных зданиях
• Крепление жестких трубопроводов к стенам в технических помещениях
• Установка опорных кронштейнов для шинопровода в подстанциях
• Монтаж направляющих для кабельных трасс в промышленных цехах

Практические советы

• Перед установкой проверьте глубину отверстия - она должна быть минимум 35 мм, лучше - на 5–10 мм больше
• Очистите отверстие от пыли перед вставкой анкера - это повышает сцепление
• Затягивайте гайку рукой до упора, затем доверните ключом на ¼ оборота - переусиливать нельзя, чтобы не разрушить втулку
• При использовании в сериях - все анкерные болты с гайкой М10 12х100 мм от КМ-Профиля взаимозаменяемы между собой
• Для больших нагрузок комбинируйте с шайбой и контргайкой - увеличит срок службы и надежность
