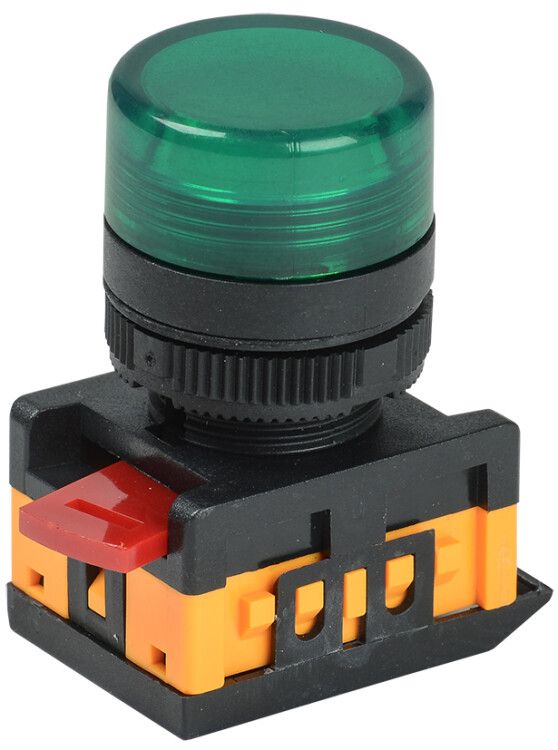

Лампа светосигнальная AL-22TE d22мм 240В AC зел. цилиндр неон IEK BLS30-ALTE-K06

Лампа светосигнальная AL-22TE - это надёжный индикатор состояния цепей с диаметром 22 мм и напряжением 230 В переменного тока. Благодаря компактному цилиндрическому корпусу и неоновой лампе зелёного цвета, AL-22TE идеально подходит для установки в электрощитах и панелях управления. Артикул bls30-alte-k06 соответствует продукту от брендов GENERICA и IEK.

Назначение и область применения

Лампа светосигнальная AL-22TE используется для визуальной индикации включённого состояния электрической цепи. Её применяют в распределительных щитах, пультах управления, автоматических системах и промышленном оборудовании. Зелёный цвет свечения обычно указывает на нормальное состояние - например, питание включено, система готова к работе.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока - совместима с сетями 220–240 В, распространёнными в бытовых и промышленных установках;
• Номинальный ток: 0,001 А (1 мА) - крайне малое потребление, не нагружает цепь управления;
• Диаметр отверстия: 22 мм - стандартный размер для монтажа в панели с круглым проёмом такого же диаметра;
• Тип цоколя: BA9s - двухконтактный штыревой контакт, устанавливается в патрон с двумя пружинящими контактами;
• Тип линзы: плоская - обеспечивает равномерное рассеивание света без искажений;
• Степень защиты IP40 - защищена от твёрдых частиц крупнее 1 мм, но не от воды; не подходит для влажной среды;
• Климатическое исполнение УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность, но без конденсации;
• Срок службы: 10 лет - при соблюдении номинальных условий эксплуатации;
• Тип подключения: винтовое - провода фиксируются в клеммах с помощью винтов, что повышает надёжность контакта;
• Способ монтажа: монтажная плата - устанавливается через отверстие в панели, фиксируется сзади гайкой или пластиковым креплением;
• Количество индикаторов: один - одиночная лампа, не является частью модуля;
• Цвет переднего кольца: прочее - не указан конкретный материал/цвет, предполагается стандартное металлическое или пластиковое кольцо.

Совместимость и монтаж

AL-22TE совместима с панелями, имеющими отверстие диаметром 22 мм. Для монтажа требуется подготовить отверстие точно по размеру, затем вставить лампу из лицевой стороны и закрепить её с задней стороны с помощью прилагающейся гайки. Подключение осуществляется к винтовым клеммам - важно не перегнуть провода и затянуть их достаточно плотно, чтобы исключить окисление контактов. Цоколь BA9s требует специального патрона - он не заменяет другие типы, такие как E14 или G4.

Безопасность и стандарты

Лампа светосигнальная AL-22TE соответствует ГОСТ Р 50030.5.1 - стандарту для аппаратов управления и коммутационных устройств в низковольтных системах. Это гарантирует соответствие требованиям безопасности при использовании в промышленных электроустановках. Однако IP40 не позволяет применять её во влажных помещениях, на улице или в местах с риском брызг воды.

Преимущества

• Высокая долговечность - срок службы 10 лет снижает частоту замены и обслуживания;
• Низкое энергопотребление - 1 мА не влияет на работу контроллеров и слаботочных цепей;
• Простота замены - доступен стандартный цоколь BA9s, легко найти аналоги;
• Чёткий визуальный сигнал - зелёный цвет хорошо различим даже при ярком освещении;
• Фиксированная форма - цилиндрический корпус обеспечивает устойчивую посадку в панель.

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пылевой среды или воздействия жидкостей - IP40 недостаточно для таких задач;
• Не подходит для постоянного напряжения выше 230 В или постоянного тока - только переменный ток;
• Не имеет функции мигания - только постоянное свечение;
• Не рекомендовано использовать в экстремальных температурах ниже −25C или выше +40C;
• Не совместим с LED-патронами - требует именно BA9s-держатель.

Примеры использования

• Индикация включения питания в распределительном щите;
• Сигнал “готов” на пульте управления насосной станцией;
• Обозначение рабочего режима на автоматической линии производства;
• Индикация наличия напряжения в цепях управления PLC-систем;
• Подсветка кнопок в панелях оператора с зелёным фоном.

Практические советы

• При монтаже проверьте глубину отверстия - лампа должна полностью войти, не выступая за поверхность панели;
• Используйте провода с сечением 0,5–1,5 мм2 - слишком толстые провода трудно завести в винтовые клеммы;
• При замене старой лампы убедитесь, что цоколь BA9s совпадает - не используйте адаптеры без необходимости;
• Для длительной эксплуатации в пыльных помещениях рекомендуется дополнительно герметизировать место установки;
• AL-22TE не требует регулярного обслуживания, но при потускнении света - замените сразу, так как неоновая лампа не восстанавливается.
