Разъем для втычного авт. выкл. Susol MCCB ASS'Y BASE CONNECTOR TS250 LS Electric 83261172804 LSIS

Разъем для втычного автоматического выключателя MCCB ASS'Y, BASE CONNECTOR, TS250 от LS Electric предназначен для надежного подключения вспомогательных цепей к автоматическим выключателям серии TS250. Этот базовый соединитель обеспечивает быстрый и безопасный монтаж без необходимости прямой коммутации проводов.

Назначение и область применения

Разъем для втычного автоматического выключателя MCCB ASS'Y, BASE CONNECTOR, TS250 используется исключительно для подключения вспомогательных цепей: сигнализации (AL), расцепления (SHT), управления (AX) и недостаточного напряжения (UVT). Он не является основным токоведущим элементом - не рассчитан на прохождение нагрузочного тока через себя. Применяется в комплектных щитах, на станках, конвейерах и других системах, где требуется удалённое управление или контроль состояния автомата.

Технические характеристики

• Номинальное напряжение: 690 В - подходит для сетей до 690 В переменного тока, включая промышленные системы 400/690 В.
• Тип изделия: основание автоматического выключателя - фиксируется непосредственно на корпусе автомата TS250, не требует отдельной установки.
• Способ монтажа: на аппарат - устанавливается только совместно с выключателем TS250, не работает автономно.
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов >12,5 мм, но не защищена от воды и пыли. Подходит только для внутренней установки в закрытые шкафы.

Совместимость и монтаж

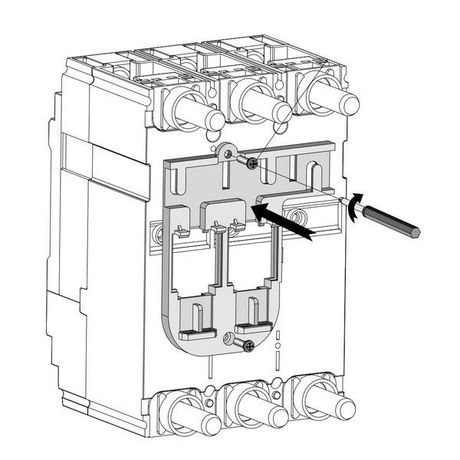

Разъем для втычного автоматического выключателя MCCB ASS'Y, BASE CONNECTOR, TS250 совместим только с автоматическими выключателями серии TS250 от LS Electric / LSIS. Установка происходит путём плотного введения разъёма в специальный паз на задней стенке аппарата. После монтажа необходимо подключить провода к клеммам разъёма - они предназначены исключительно для слаботочных сигналов. Нельзя использовать этот разъем с другими сериями автоматов, даже если внешний вид кажется аналогичным.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях замкнутых распределительных устройств. Производитель предупреждает: во избежание поражения электротоком все неиспользуемые концы проводов должны быть надёжно заизолированы. Разъем не имеет функции отключения питания - он лишь передаёт управляющие сигналы. Эксплуатация вне закрытого шкафа запрещена.

Преимущества

• Ускоряет сервисное обслуживание - можно менять или проверять автомат без перепайки или переподключения вспомогательных цепей.
• Обеспечивает чистую и аккуратную коммутацию - минимизирует риск ошибок при подключении сигналов.
• Снижает время простоя - замена автомата занимает минуты вместо часов.
• Совместима с оригинальными компонентами LS Electric - гарантирует долговечность и точное соответствие механических и электрических параметров.

Ограничения применения

• Не применяется для подключения силовых цепей - только для слаботочных сигналов (до 690 В, малый ток).
• Не допускается использование вне электрических шкафов - степень защиты IP20 не защищает от влаги, пыли и механических повреждений.
• Не совместим с автоматами других серий - даже если они имеют схожий габарит, контактная группа отличается.
• Не предназначен для частого отсоединения - многократные вставки/вынимания снижают срок службы контактов.

Примеры использования

• Подключение сигнала «Авария» (AL) от автомата TS250 к пульту управления на конвейере.
• Запуск удалённого расцепления (SHT) при достижении температурного порога в технологической линии.
• Передача состояния «вкл./выкл.» (AX) в систему SCADA на заводе.
• Автоматическое отключение при просадке напряжения (UVT) в сети 400 В.

Практические советы

• Перед установкой убедитесь, что автомат TS250 полностью отключен и обесточен - даже при отключённом основном токе вспомогательные цепи могут находиться под напряжением.
• Используйте провода с сечением, рекомендованным производителем - обычно 0,5–2,5 мм2 для слаботочных цепей.
• Никогда не оставляйте свободные выводы разъёма открытыми - обязательно изолируйте их термоусадкой или клеммными колпачками.
• Проверьте совпадение номера модели: разъем 83261172804 подходит только для TS250, а не для TSM, TSS или других линеек LS Electric.
• При замене автомата всегда используйте новый разъем - старый может иметь окисленные контакты, даже если внешне выглядит целым.
