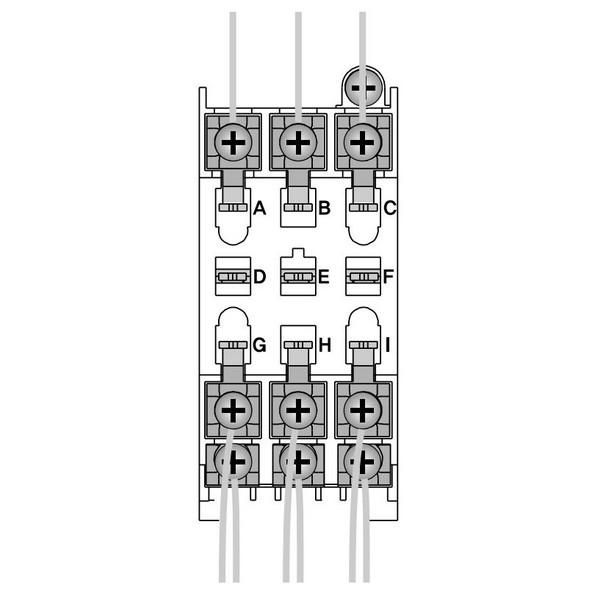

Соединительный комплект Connectroc Kit для подключения вспомогательных цепей (AX,AL,SHT,UVT) Susol MCCB TD160~TS800 во втычное основание - 83261171807 LSIS

Разъем для втычного автоматического выключателя MCCB ASS'Y CONNECTOR KIT TD160~TS800, ГСИ, ГСИ(н) от LS Electric предназначен для надежного подключения вспомогательных цепей к втычным автоматическим выключателям. Этот разъем используется в системах управления и сигнализации, обеспечивая быстрый доступ к контактам при обслуживании и замене аппарата. Артикул 83261171807 соответствует сериям TD160–TS800.

Назначение и область применения

Разъем для втычного автоматического выключателя MCCB ASS'Y CONNECTOR KIT TD160~TS800, ГСИ, ГСИ(н) служит для подключения вспомогательных цепей: сигнализации (AL), удержания (AX), шунтования (SHT) и расцепления с минимальным напряжением (UVT). Он позволяет легко отключить и подключить провода без демонтажа самого выключателя. Применяется исключительно с втычными автоматическими выключателями LS Electric типоразмеров TD160, TD400, TS600 и TS800.

Технические характеристики

• Тип изделия: Разъем для подключения вспомогательных цепей
• Применение: Только для втычных автоматических выключателей (MCCB) типоразмеров TD160–TS800
• Способ монтажа: Устанавливается непосредственно на корпус аппарата
• Тип тока: Переменный (AC)
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Количество проводов в комплекте: До 9 проводов на один разъем (комплект продается отдельно)

Совместимость и монтаж

Разъем совместим только с втычными моделями автоматических выключателей LS Electric серии TD160–TS800. Монтируется на фиксированную часть аппарата перед установкой в ящик. Подключение проводов осуществляется через клеммы разъема - они рассчитаны на провода сечением до 2,5 мм2. Для работы требуется использовать оригинальный соединительный комплект с 9 проводами, который продается отдельно. Нельзя применять разъем с другими брэндами или не-втычными выключателями.

Безопасность и стандарты

Разъем соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP20 гарантирует безопасность при работе в закрытых щитах, но не допускает использование во влажных, пыльных или открытых помещениях. Не имеет функции самоблокировки - при случайном отрыве соединения возможна потеря сигнала.

Преимущества

• Ускоряет сервисное обслуживание: можно отключить разъем, не трогая основной выключатель
• Обеспечивает четкую и надежную коммуникацию между вспомогательными цепями и аппаратом
• Совместим с официальными комплектами LS Electric - минимизирует риск несовпадения контактов
• Может использоваться как на съемной, так и на неподвижной части втычного аппарата

Ограничения применения

• Не работает с постоянным током (DC) - только переменный (AC)
• Не предназначена для внешней установки - IP20 недостаточна для улицы, душевых, цехов с брызгами
• Не совместима с выключателями других брендов (Schneider, ABB, Siemens и др.)
• Требует обязательного использования комплекта проводов (9 шт.) - без него разъем нефункционален
• Не подходит для автоматических выключателей меньшего типоразмера (например, TDM100)

Примеры использования

Разъем применяется в:

• Щитах управления промышленными станками - для передачи сигналов о состоянии автомата
• Линиях конвейеров - для подключения индикации “включен/выключен”
• Системах аварийного отключения - когда нужен сигнал от UVT при снижении напряжения
• Автоматизированных объектах - где важно быстро заменить выключатель без перепайки проводов

Практические советы

• Перед монтажом проверьте, что ваш выключатель - именно втычного типа (с направляющими и контактами на задней стенке)
• Закупайте разъем и комплект проводов одновременно - они работают только в паре
• При сборке щита оставляйте запас проводов - чтобы не было натяжения при замене аппарата
• Не используйте разъем в условиях высокой вибрации без дополнительной фиксации
• Артикул 83261171807 - единственный подходящий для моделей TD160–TS800; другие номера не совместимы
