Соединительный разъём Connector Base для подключения вспомогательных цепей (AX,AL,SHT,UVT) Susol MCCB TS800 во втычное основание - 83261174806 LSIS

Разъем для втычного MCCB ASS’Y BASE CONNECTOR TS800 от LS Electric - это специализированный соединитель для подключения вспомогательных цепей к автоматическим выключателям серии TS800. Он обеспечивает надежный и безопасный доступ к сигналам управления и защиты, позволяя легко интегрировать выключатель в систему автоматизации без перебора проводов.

Назначение и область применения

Разъем предназначен исключительно для подключения вспомогательных цепей автоматического выключателя: сигнализации состояния контактов (AX), аварийной сигнализации (AL), шунтирующего расцепления (SHT) и расцепления при недостаточном напряжении (UVT). Применяется совместно с втычными базовыми модулями автоматических выключателей LS Electric серии TS800. Подходит для установки на щитах управления, промышленных станках, конвейерах и других системах, где требуется удаленный контроль или сигнал о состоянии аппарата.

Технические характеристики

• Тип: Разъем для втычного базового модуля
• Совместим с: Автоматическими выключателями LS Electric серии TS800
• Поддерживаемые функции: AX (сигнал положения), AL (аварийная сигнализация), SHT (шунтирующее расцепление), UVT (расцепление при снижении напряжения)
• Материал корпуса: Устойчивый к нагреву и ультрафиолету термопластик
• Защита контактов: Защищены от случайного прикосновения при установленном выключателе

Совместимость и монтаж

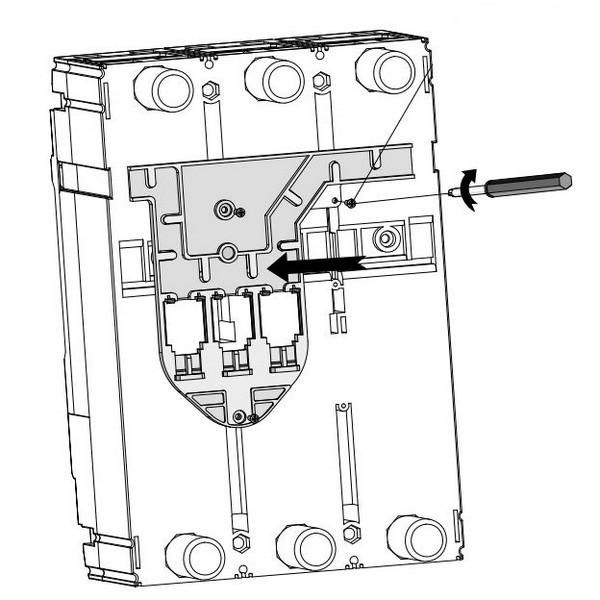

Разъем устанавливается только на базовый модуль втычного типа автоматического выключателя TS800. Для подключения необходимо:

• Убедиться, что выключатель полностью вставлен в базовый модуль до фиксации;
• Заполнить контактные гнезда соответствующими проводами (не более 1,5 мм2 сечением);
• Не использовать разъем отдельно - он не имеет собственного крепления и работает только в составе сборки.

Перед первым запуском проверьте соответствие номеров контактов в документации выключателя и схеме управления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Произведено в соответствии с международными нормами IEC 60947-2. Все токоведущие части изолированы внутри корпуса. По окончанию монтажа обязательно заизолируйте свободные концы неиспользованных проводов - это предотвращает риск замыкания и поражения электрическим током, как указано в описании производителя.

Преимущества

• Обеспечивает быстрое подключение/отключение вспомогательных цепей без демонтажа выключателя
• Уменьшает время настройки и обслуживания системы
• Стандартная форма и расположение контактов обеспечивают взаимозаменяемость с другими изделиями серии TS800
• Высокая механическая прочность корпуса при частых операциях подключения

Ограничения применения

• Не предназначена для работы вне комплекта с втычным базовым модулем TS800
• Не используется для коммутации силовых цепей - только для слаботочных сигналов
• Не допускается использование в условиях постоянного воздействия воды или химически активных сред
• Не рекомендовано применение при температуре ниже -25C и выше +70C

Примеры использования

• Подключение сигнала AX к контроллеру PLC для отображения состояния “включен/выключен” на HMI
• Присоединение AL к звуковой сигнализации при срабатывании теплового расцепителя
• Использование SHT для дистанционного отключения автомата через внешнюю кнопку
• Подключение UVT для автоматического отключения при просадке напряжения ниже порога

Практические советы

• Перед установкой всегда сверьте цветовую маркировку проводов с диаграммой в руководстве TS800 - неверное подключение может вызвать ложные срабатывания
• Не затягивайте кабельные зажимы слишком сильно - это повредит изоляцию медных жил
• При замене выключателя сохраните старый разъем - он совместим с новым устройством того же типа
• Для удобства обслуживания используйте маркировочные бирки на каждом проводе, подсоединенном к этому разъему
• Артикул 83261174806 является оригинальным компонентом LS Electric - аналоги могут не обеспечивать герметичность и долговечность
