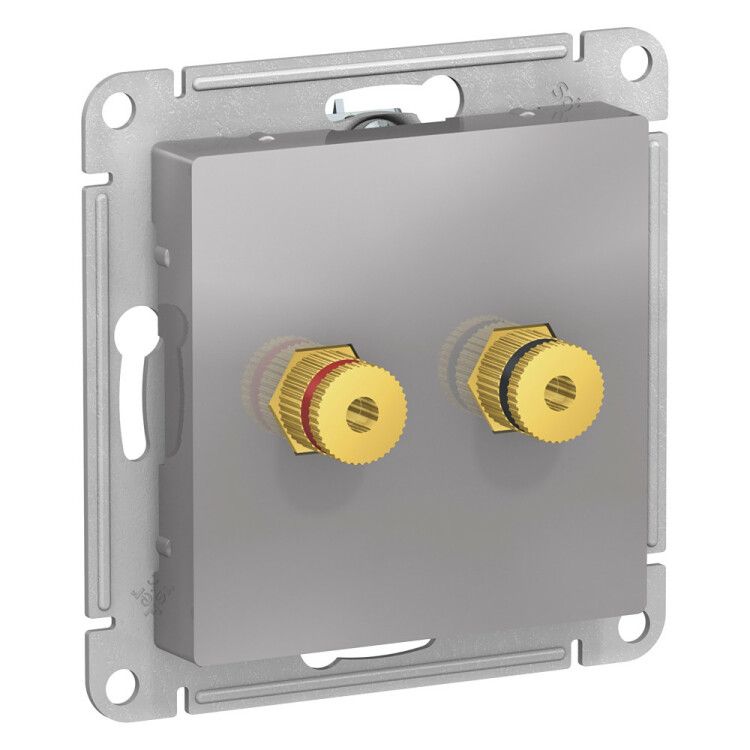

Розетка аудио AtlasDesign SE двухместная, 2 гнезда RCA Systeme Electric ATN000387

Аудиорозетка двухместная алюминий SE от Systeme Electric (артикул atn000387) - это скрытый монтажный модуль для подключения аудиооборудования с двумя гнёздами Cinch. Продукт создан для профессионального звукоусиливающего оборудования и рассчитан на работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Аудиорозетка двухместная алюминий SE предназначена для установки в стационарных системах передачи аналогового аудиосигнала. Подходит для подключения проигрывателей, микшеров, усилителей, студийного оборудования и других устройств с разъёмами RCA/Cinch. Монтируется в стеновые коробки, используется в жилых домах, студиях записи, конференц-залах и объектах с требовательными требованиями к эстетике и долговечности.

Технические характеристики

• Количество гнёзд: 2 (стандарт Cinch/RCA)
• Тип крепления: винтовое, с усиленными монтажными лапками
• Способ монтажа: скрытый (встраивается в стену)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Габариты: 71×71×42 мм
• Материал корпуса: термопласт (ABS-пластик с высокой ударопрочностью)
• Цвет: серый, матовая поверхность
• Климатическое исполнение: УХЛ4 - работает при температурах от −25C до +40C
• Наличие разгрузки натяжения: да - снижает нагрузку на провода при затяжке
• Компенсатор натяжения: да - предотвращает вытягивание кабеля
• Наличие клеммы для люстры: да - позволяет подключить заземляющий провод
• Состав: без галогенов - безопасен при горении и соответствует экологическим нормам
• Нормативный документ: ФЕАТ.434620.053 ТУ

Совместимость и монтаж

Аудиорозетка двухместная алюминий SE совместима со стандартными монтажными коробками глубиной не менее 40 мм. Для установки требуется подготовить отверстие под рамочную серию AtlasDesign. Крепление осуществляется через два винта на монтажных лапках - они обеспечивают плотную фиксацию даже в бетонных или кирпичных стенах. Разгрузка натяжения и компенсатор позволяют использовать кабели с внешним диаметром до 9 мм без риска повреждения контактов. Подключение проводов - к винтовым клеммам, допускается сечение до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ФЕАТ.434620.053 ТУ. Отсутствие галогенов в составе материала снижает токсичность продуктов горения. Наличие клеммы для заземления обеспечивает возможность подключения защитного провода PE. IP20 не защищает от попадания жидкости - не рекомендуется для ванных комнат, бассейнов и открытых площадок.

Преимущества

• Усиленные монтажные лапки - прочнее стандартных, не деформируются при закручивании
• Компенсатор натяжения и разгрузка - продлевают срок службы кабелей и контактов
• Матовая поверхность - не царапается, не отражает свет, сохраняет вид после многолетней эксплуатации
• Заземляющая клемма - удобство при сборке систем с требованием к ЭМИ-защите
• Экологически безопасный материал - не содержит галогенов, что важно для помещений с высокими требованиями к безопасности

Ограничения применения

Аудиорозетка двухместная алюминий SE не предназначена для работы во влажных средах - IP20 исключает использование в ванных комнатах, на улице или в помещениях с постоянным паром. Не поддерживает цифровые сигналы (HDMI, USB-C) - только аналоговый аудио (RCA). Не имеет маркировочных полей - невозможно наклеить этикетки или написать обозначения. Цвет - только серый, без вариантов окраски.

Примеры использования

• Подключение аудиоинтерфейса к компьютеру в домашней студии
• Монтаж входов для микрофонов и музыкальных инструментов в конференц-зале
• Интеграция в систему звуковой сигнализации с выходом на усилители
• Обустройство аудиоразъёмов в медицинских учреждениях для фоновой музыки

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть минимум 42 мм, чтобы вместить механизм без выпирания
• Используйте кабель с жесткой оплеткой - мягкий кабель может выскальзывать, даже с компенсатором
• Не используйте адаптеры RCA→XLR без дополнительной экранировки - возможны помехи
• При группировке нескольких розеток соблюдайте расстояние между ними - система AtlasDesign требует минимального шага 71 мм
• Проверяйте целостность контактных пластин перед первым подключением - при транспортировке возможно механическое повреждение
