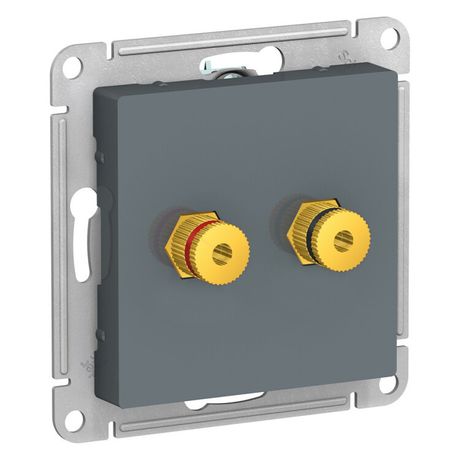

Аудиорозетка ATLASDESIGN двухместная грифель - ATN000787 APC

Аудиорозетка двухместная грифель от Systeme Electric (арт. atn000787) - это скрытая двухгнездовая розетка для подключения аудиооборудования с разъёмами Cinch. Разработана для установки в стационарных системах звукоусиления, студийного оборудования и профессиональной аудиотехники. Материал корпуса термопласт, цвет - матовый серый, соответствует серии AtlasDesign.

Назначение и область применения

Аудиорозетка двухместная грифель предназначена для подключения аналогового аудиосигнала через два разъёма типа Cinch (RCA). Подходит для использования в помещениях с постоянным оборудованием: студии записи, домашние кинотеатры, системы общественной адресной связи, медицинские учреждения, конференц-залы. Применяется там, где требуется надёжное и эстетичное решение для проводного соединения аудиоустройств без внешних кабельных каналов.

Технические характеристики

• Количество гнёзд: 2 (тип Cinch / RCA)
• Тип подключения: однополярная (1 фаза)
• Способ монтажа: скрытый (встраивается в стену)
• Крепление: в распор + на шурупы - обеспечивает жёсткую фиксацию в монтажной коробке
• Габариты: 71×71×42 мм
• Степень защиты: IP20 - защита от контакта с пальцами, но не от воды и пыли
• Материал корпуса: термопласт, лицевая панель - ABS-пластик
• Цвет: серый, матовая поверхность
• Компенсатор натяжения: есть - позволяет адаптироваться к толщине декоративной рамки
• Выход кабеля: прямолинейный
• Безгалогенный состав - безопаснее при возгорании
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и повышенной влажности
• Нормативный документ: ФЕАТ.434620.053 ТУ

Совместимость и монтаж

Аудиорозетка двухместная грифель совместима со стандартными монтажными коробками глубиной не менее 40 мм. Для установки требуются два самореза и предварительно подготовленное отверстие в стене. Лапки механизма усилены - обеспечивают плотную посадку даже в старых или слегка деформированных коробках. Компенсатор натяжения позволяет использовать её с рамками различной толщины без перекосов. Кабели подключаются к контактам внутри механизма - входящие провода должны иметь достаточную длину для свободного доступа к клеммам.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.053 и имеет класс защиты IP20 - не предназначен для установки во влажных помещениях, на улице или в местах возможного попадания жидкости. Отсутствие галогенов снижает выделение токсичных веществ при нагреве. Серия AtlasDesign прошла проверку на механическую прочность и долговечность контактов при многократном подключении/отключении.

Преимущества

• ABS-панель устойчива к царапинам и длительному воздействию света - сохраняет внешний вид годами
• Усиленные монтажные лапки исключают люфт и смещение после установки
• Компенсатор натяжения упрощает сборку с декоративными рамками разных производителей
• Матовая поверхность не бликует и хорошо сочетается с современным интерьером
• Поддерживает стандартизированную систему подключения Cinch - совместима с большинством аудиоустройств

Ограничения применения

• Не используется в условиях высокой влажности, на улице или в сырых помещениях - IP20 не защищает от воды
• Не рассчитана на передачу мощных сигналов или цифровых потоков - только аналоговые аудиосигналы
• Не подходит для частого перемещения - предназначена для стационарной установки
• Отсутствует возможность подписи на этикетке - нельзя помечать порты метками

Примеры использования

• Подключение проигрывателя виниловых пластинок к усилителю в домашней аудиосистеме
• Закладка аудиокабелей между микшером и мониторами в студии звукозаписи
• Интеграция в систему оповещения в больницах или офисах - подключение микрофонов и колонок
• Скрытое подключение видеокамер с аудиовходом в контрольных пунктах

Практические советы

• Перед монтажом проверьте внутреннюю глубину монтажной коробки - она должна быть минимум 42 мм
• Используйте кабели с жилами не более 1,5 мм2 - слишком толстые провода затруднят подключение к клеммам
• При использовании с рамками других брендов - регулируйте положение компенсатора натяжения, чтобы избежать щелей
• Не используйте силу при вставке разъёмов - они выполнены из хрупкого металла и легко повредятся
• Для длительной эксплуатации рекомендуется периодически осматривать контакты на окисление - особенно в помещениях с перепадами температуры
