Выключатель автоматический однополюсный ВА-105 1P характеристика В 20A 250В DC | 13356DEK DEKraft APC

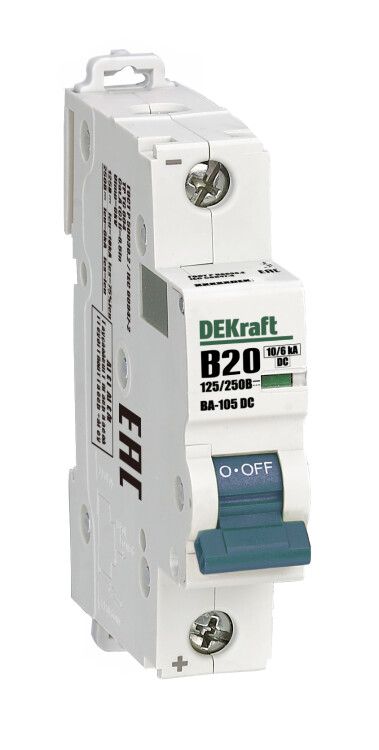

Автоматический выключатель ВА-105 DC от DEKRAFT предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот однополюсный аппарат с кривой срабатывания B и номиналом 20 А подходит как для промышленного оборудования, так и для бытовых систем на постоянном токе до 250 В.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока от сверхтоков - когда нагрузка превышает допустимую (перегрузка) или возникает аварийное соединение проводов (короткое замыкание). Он используется там, где требуется надёжная защита устройств на постоянном токе:

• системы автоматизации и управления;
• промышленные контроллеры и преобразователи частоты;
• аккумуляторные батареи и системы энергонезависимости (UPS);
• транспортные средства с электродвижением (электрокары, метро, троллейбусы);
• солнечные электростанции и другие объекты с источниками постоянного тока.

Технические характеристики

• Номинальный ток: 20 А - максимальный длительно допустимый ток без срабатывания.
• Тип напряжения: постоянный ток (DC), макс. 250 В.
• Отключающая способность: 10 кА при 125 В / 6 кА при 250 В - способность безопасно прервать ток короткого замыкания.
• Количество полюсов: 1 - управляет одной цепью.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с мягким запуском (например, освещение, малые двигатели).
• Ширина: 1 модуль (18 мм) - совместим с типовой DIN-рейкой.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить мощные медные жилы.
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли.
• Способ монтажа: на DIN-рейку типа TS35.
• Частота: 50 Гц - указана для справки, не актуально для DC.
• Исполнение: стационарное - не предназначено для перемещений.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C и повышенной влажности, подходит для неотапливаемых помещений.
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель ВА-105 DC легко устанавливается на стандартную DIN-рейку шириной 35 мм. Его компактная форма занимает всего один модуль, что удобно при плотной сборке щитов. Подключение осуществляется через зажимы, рассчитанные на кабель до 25 мм2. Для обеспечения надёжного контакта важно затянуть винты моментом, рекомендованным производителем - избыточная сила может повредить корпус.

Не используйте этот аппарат в сетях переменного тока - он спроектирован исключительно для постоянного тока. Неправильное применение снижает отключающую способность и создаёт риск возгорания.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует соответствие требованиям безопасности при работе в условиях перегрузок и КЗ. Индикатор состояния (окошко) наглядно показывает положение контактов - даже если рычаг находится в промежуточном состоянии, можно точно определить, включен ли аппарат или он отключился из-за аварии.

Преимущества

• Функционирует эффективно именно в цепях постоянного тока - большинство аналогичных изделий работают только на AC.
• Высокая отключающая способность (до 10 кА) обеспечивает защиту даже при серьёзных авариях.
• Компактный формат (1 модуль) экономит место в распределительных щитках.
• Индикатор состояния повышает безопасность обслуживания - оператор видит реальное положение контактов без тестирования.
• Работает в широком диапазоне температур - подходит для холодных и сырых помещений.

Ограничения применения

• Не сети переменного тока (AC) - использование на 220 В/50 Гц недопустимо и опасно.
• Защита IP20 не предохраняет от попадания воды, пыли или паров - нельзя использовать во влажных средах без дополнительной герметизации.
• Не предназначен для частого коммутационного воздействия - не является контактным устройством для регулярного включения/выключения.
• Максимальное напряжение 250 В DC - превышение этого значения выводит аппарат из рабочего режима.

Примеры использования

• Щит питания солнечной электростанции - защита от КЗ в массиве фотовольтаических панелей.
• Контроллер зарядки литий-ионных аккумуляторов - предотвращение выхода из строя из-за перегрева.
• Цепь управления электромобилем - защита силового контура постоянного тока.
• Промышленный стол с питанием от БП 24–48 В DC - обеспечение безопасности обслуживающего персонала.

Практические советы

• Выбирая автомат ВА-105 DC, проверьте, чтобы ваша система действительно работает на постоянном токе - неверное определение типа тока приведёт к отказу защиты.
• При использовании в щите с несколькими аппаратами соблюдайте порядок координации - более высокий номинал должен быть выше по потоку тока.
• Перед первым включением убедитесь, что все кабели правильно закреплены - слабый контакт вызывает перегрев и ложные срабатывания.
• Для работы в помещениях с возможностью попадания влаги (гаражи, мастерские) дополнительно поместите выключатель в герметичный корпус или используйте крышку с уровнем защиты IP54+.
• Обязательно сохраняйте маркировку - артикул 13356dek и модель ВА-105 DC должны быть указаны в проектной документации для будущих ремонтов.
