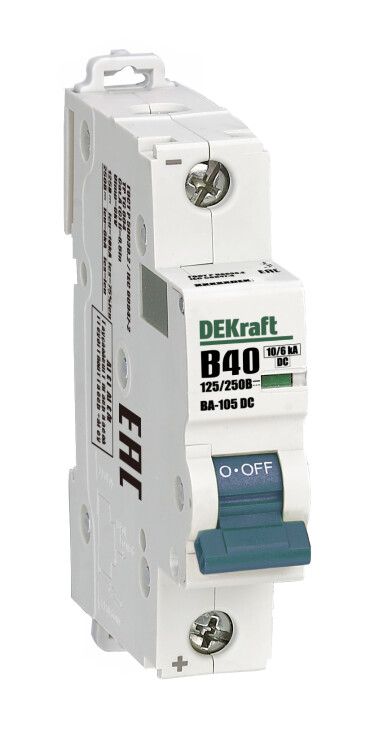

Выключатель автоматический однополюсный ВА-105 1P характеристика В 40A 250В DC | 13359DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - однополюсный аппарат с номинальным током 40 А и характеристикой B, предназначенный для защиты цепей постоянного тока до 250 В. Устанавливается на DIN-рейку, подходит для промышленных и бытовых систем, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель ВА-105 DC используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Применяется в системах автоматизации, управлении оборудованием, транспорте (например, электромобили, метро), солнечных электростанциях, аккумуляторных батареях и других устройствах с источниками постоянного тока. Подходит как для промышленного, так и для бытового использования.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным запуском (например, освещение, электроника)
• Отключающая способность: 10 кА при 125 В / 6 кА при 250 В
• Ширина: 1 модуль (18 мм)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Максимальное сечение кабеля: 35 мм2
• Частота: 50 Гц (не влияет на работу при постоянном токе)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DC совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтируется легко: фиксируется защёлкой на рейке без инструментов. Для подключения используйте провода сечением до 35 мм2 - зажимы рассчитаны на медные жилы. Обязательно соблюдайте полярность при подключении к цепям постоянного тока: вход и выход помечены на корпусе. Не допускается установка в местах с высокой вибрацией или воздействием открытого пламени.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Отключение происходит при превышении тока выше порога характеристики B, что предотвращает повреждение оборудования. Индикатор состояния (зелёный - включено, красный - отключено) позволяет визуально определить положение аппарата даже при закрытой крышке щита. Наличие дугогасительной камеры обеспечивает безопасное гашение дуги при отключении больших токов.

Преимущества

• Специально адаптирован для цепей постоянного тока - обычные автоматы переменного тока не работают надёжно при DC
• Высокая отключающая способность (до 10 кА) снижает риск возгорания при аварийных режимах
• Индикатор состояния улучшает диагностику и обслуживание
• Компактный формат (1 модуль) экономит место в распределительных щитах
• Работает в широком диапазоне температур - подходит для холодных помещений и уличных установок

Ограничения применения

• Не предназначен для работы в цепях переменного тока - использование на AC приведёт к отказу
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать во влажных помещениях без дополнительной герметизации
• Максимальное напряжение - 250 В DC; применение при более высоких значениях недопустимо
• Не рекомендован для частых коммутаций (более 10–15 раз в день) - износ контактов возрастает
• Не подходит для защиты мощных двигателей с высокими пусковыми токами - лучше выбрать характеристику C или D

Примеры использования

• Защита солнечных панелей в домашней мини-ЭС
• Щит управления питанием светодиодных лент 24 В/48 В
• Цепи зарядки аккумуляторов в UPS-системах
• Контроль питания контроллеров и PLC в промышленных автоматах
• Распределительные щиты электрокаров и электропогрузчиков

Практические советы

• Перед установкой проверьте соответствие напряжения и тока вашей цепи - превышение значений приведёт к выходу из строя
• При подключении многожильных проводов используйте наконечники - это повысит контактную надёжность
• Не затягивайте зажимы слишком сильно - можно повредить пластиковые детали
• Если в щите много устройств, убедитесь, что ширина 1 модуля (18 мм) позволяет разместить все элементы
• Для систем с частыми отключениями рекомендуется периодическая проверка контактов и состояния механизма
• ВА-105 DC от DEKraft - один из немногих серийных решений для DC в этом ценовом сегменте; аналоги часто дороже или менее надёжны
