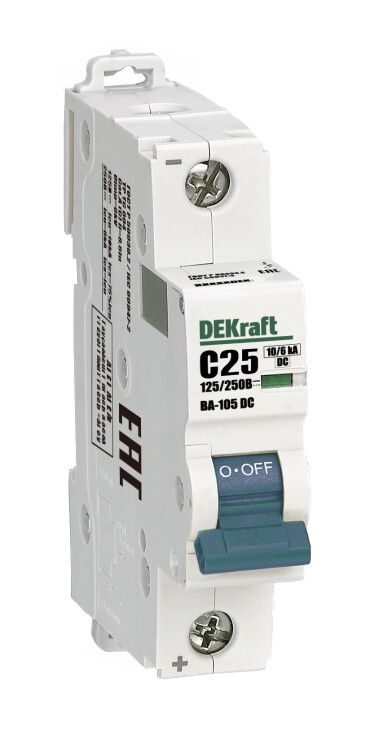

Выключатель автоматический однополюсный ВА-105 1P характеристика С 25A 250В DC | 13381DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKRAFT предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот однополюсный аппарат с кривой срабатывания C и номиналом 25 А подходит для промышленного и бытового использования, особенно там, где важна надёжность в условиях переменной нагрузки - например, в системах автоматизации, солнечных или зарядных устройствах.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока (DC) от сверхтоков - вызванных перегрузкой или коротким замыканием. Он используется в системах, где работает постоянный ток: солнечные электростанции, системы энергохранения (батареи), электромобили, промышленные контроллеры, освещение LED, оборудование и другие устройства с источниками питания постоянного тока до 250 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный длительно допустимый ток без срабатывания;
• Номинальное напряжение: 250 В DC - предельное рабочее напряжение цепи постоянного тока;
• Количество полюсов: 1 - управление одной линией;
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала, подходит для средних пусковых токов (например, у двигателей, преобразователей);
• Отключающая способность: 10 кА при 125 В / 6 кА при 250 В - максимальный ток КЗ, который выключатель может безопасно отключить;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли - требует установки внутри корпуса;
• Ширина: 1 модуль (18 мм) - совместим со стандартными DIN-рейками;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода;
• Частота: 50 Гц - указана для информации, так как устройство предназначено для постоянного тока;
• Исполнение: стационарное - не рассчитано на частые перемещения;
• Способ монтажа: на DIN-рейку - фиксируется стандартным щелчком;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в помещениях с повышенной влажностью;
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международному стандарту на автоматы для постоянного тока.

Совместимость и монтаж

Выключатель ВА-105 DC легко устанавливается на стандартную DIN-рейку типа TS35. Для подключения используйте клеммы, рассчитанные на кабели сечением до 25 мм2. Подключение выполняйте плотно - слабый контакт повышает риск нагрева. Монтировать можно рядом с другими автоматами, соблюдая минимальный зазор 5 мм для теплоотвода. Обязательно проверьте полярность при подключении к цепям постоянного тока - хотя аппарат не чувствителен к направлению тока, правильная коммутация снижает износ контактов.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует соответствие требованиям безопасности для оборудования постоянного тока. Отключающая способность 6 кА при 250 В обеспечивает защиту даже в случае серьёзного КЗ в сетях с высокими импульсными токами. Индикатор состояния (окошко) позволяет визуально определить, находится ли аппарат во включенном или отключенном состоянии - это важно для диагностики и обслуживания.

Преимущества

• Работает в цепях постоянного тока - большинство аналогичных аппаратов подходят только для AC;
• Высокая отключающая способность (до 10 кА) - надёжно защищает дорогостоящее оборудование;
• Кривая C - баланс между чувствительностью и отказом от ложных срабатываний при пусках;
• Функция индикации состояния - удобно при диагностике без тестирования;
• Стандартная шириной 1 модуль - компактно помещается в распределительных щитах;
• Поддержка больших сечений кабелей (25 мм2) - исключает необходимость переходников.

Ограничения применения

• Не переменного тока (AC) - использование в сети 220 В/50 Гц приведёт к выходу из строя;
• Защита IP20 - нельзя использовать в открытых, сырых или запылённых местах без дополнительного кожуха;
• Напряжение более 250 В DC недопустимо - возможен пробой дугогашения;
• Не рекомендован для частых операций включения/выключения - не является переключателем;
• Не подходит для цепей с очень высокими пусковыми токами (>10×Iн) - лучше выбрать кривую D.

Примеры использования

• Щиты солнечных электростанций - защита PV-цепей от 12 В до 250 В DC;
• Зарядные станции для электрокаров - контроль тока в батарейных массивах;
• Промышленные контроллеры PLC - питание 24 В/48 В/110 В/250 В DC;
• Железнодорожные системы сигнализации и освещения;
• UPS-системы с литий-ионными батареями;
• Освещение на основе LED-лент с внешними блоками питания DC.

Практические советы

• Выбирая автомат ВА-105 DC, убедитесь, что ваша система действительно работает на постоянном токе - путаница с AC - самая распространённая ошибка;
• Проверьте, чтобы суммарный ток всех потребителей не превышал 25 А - учтите коэффициент спроса;
• При использовании в холодных условиях (УХЛ4) перед первым включением дайте аппарату адаптироваться к температуре - особенно после перевозки;
• Не затягивайте клеммы слишком сильно - это деформирует медные жилы и снижает контакт;
• Обновляйте проектную документацию: отметьте этот автомат как “DC” - это поможет будущим обслуживающим специалистам избежать опасных ошибок.
