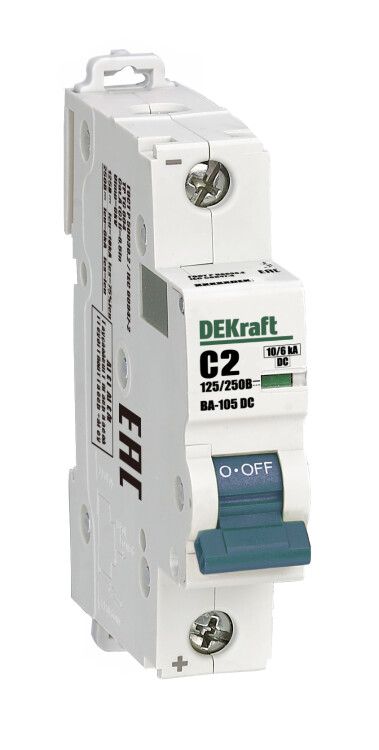

Выключатель автоматический однополюсный ВА-105 1P характеристика С 2A 250В DC | 13375DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - однополюсный аппарат с характеристикой C и номинальным током 2 А, предназначенный для защиты цепей постоянного тока до 250 В. Устанавливается на DIN-рейку, подходит для промышленных и бытовых систем, где требуется надежная защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель ВА-105 DC используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Применяется в системах автоматизации, управлении оборудованием, транспорте (например, в электромобилях, железнодорожной технике), источниках бесперебойного питания, солнечных электростанциях и других устройствах с питанием от батарей или выпрямителей.

Технические характеристики

• Номинальный ток: 2 А
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, электронные устройства, освещение, малые двигатели)
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC
• Ширина: 1 модуль (18 мм)
• Способ монтажа: на DIN-рейку типа TS35
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Максимальное сечение кабеля: 25 мм2
• Частота: 50 Гц - указана для совместимости с сетями переменного тока, но устройство работает исключительно с постоянным током
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, температурой от −40 C до +40 C
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DC монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для щитов с любым количеством модулей. Для подключения используйте провода сечением до 25 мм2 - зажимы обеспечивают плотный контакт даже при больших сечениях. Обязательно соблюдайте полярность при подключении к цепям постоянного тока: вход и выход помечены на корпусе. Напряжение выше 250 В DC применять запрещено - это может вызвать отказ или повреждение аппарата.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и МЭК 60947-2-2006, что гарантирует соответствие международным нормам безопасности для коммутационных аппаратов. Отключение происходит при превышении порога тока, заданного характеристикой C. Индикатор состояния (окно на корпусе) позволяет визуально определить, находится ли аппарат во включенном или отключенном состоянии - даже если рукоятка физически не перемещена.

Преимущества

• Надёжное отключение при КЗ благодаря высокой отключающей способности (до 10 кА)
• Яркий индикатор положения контактов - удобен при обслуживании и диагностике
• Компактный формат (1 модуль) экономит место в распределительных щитах
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений
• Поддерживает подключение толстых кабелей до 25 мм2 - снижает риск нагрева и потерь

Ограничения применения

• Не предназначен для работы с переменным током - использование в сети 220 В AC приведёт к отказу
• Нельзя использовать при напряжении свыше 250 В DC - возможен пробой дугогасительной камеры
• IP20 не обеспечивает защиту от влаги - не устанавливать в сырых, открытых или наружных условиях
• Характеристика C не рекомендована для мощных двигателей с высоким пусковым током - лучше выбрать характеристику D

Примеры использования

• Защита контроллеров и PLC в промышленных автоматах
• Цепи зарядки литий-ионных аккумуляторов
• Системы освещения на основе LED с источником постоянного тока
• Щиты управления электроприводами в транспорте
• Фотоэлектрические системы с батарейными массивами

Практические советы

• Перед установкой проверьте, что напряжение в цепи действительно постоянное - случайное подключение к AC может вывести аппарат из строя
• При использовании в щите с несколькими автоматами убедитесь, что суммарная нагрузка не превышает допустимую для шины DIN
• Для цепей с частыми пусками (например, насосы, вентиляторы) рассмотрите возможность перехода на характеристику D, если ток срабатывания слишком часто превышается
• При замене старого автомата - сравнивайте не только ток, но и отключающую способность: ВА-105 DC имеет 6 кА при 250 В, что достаточно для большинства слаботочных систем
• Обращайте внимание на маркировку на корпусе: “+” и “−” должны совпадать с направлением тока в цепи
